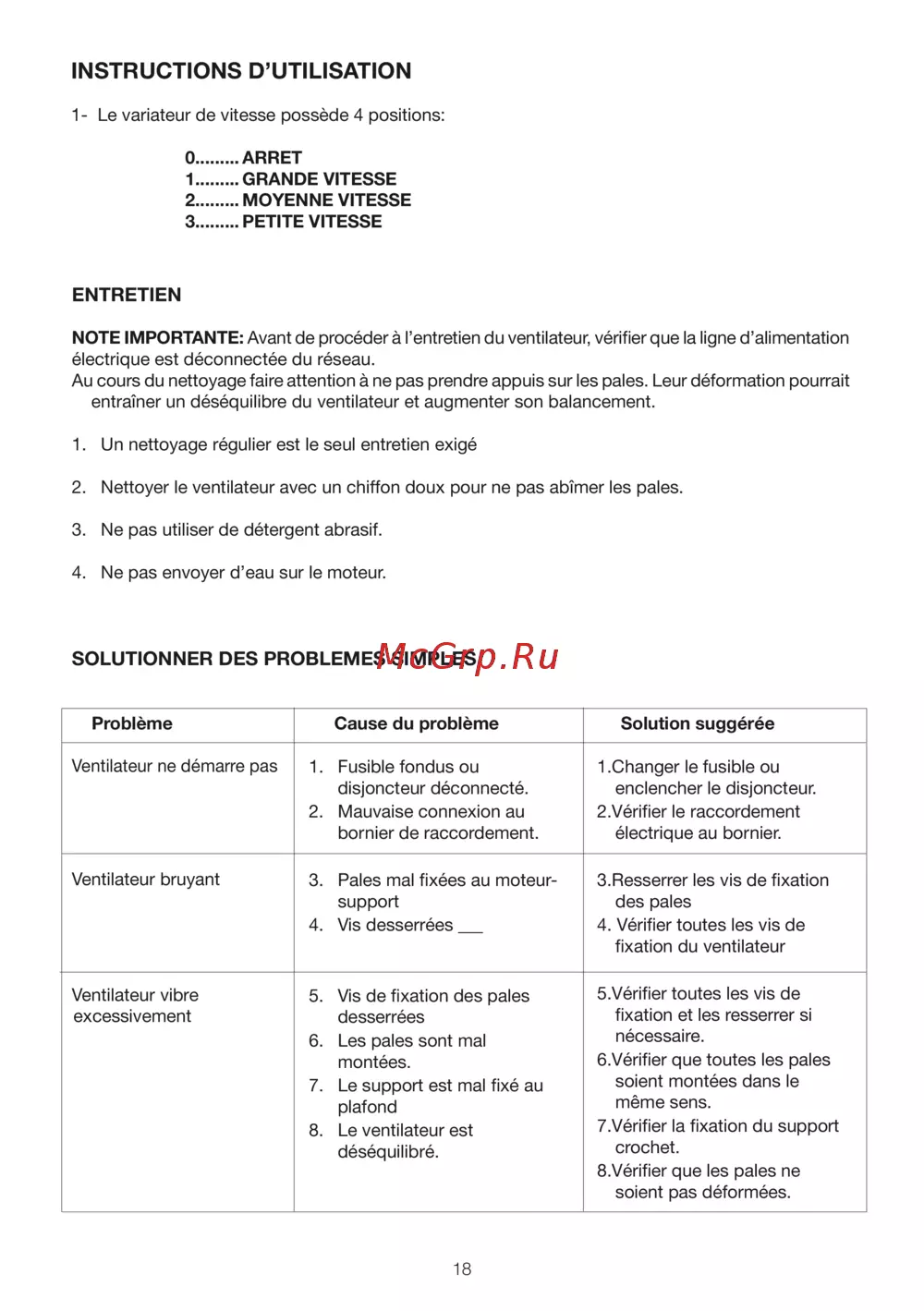

18
ENTRETIEN
NOTE IMPORTANTE: Avant de procéder à l’entretien du ventilateur, vérifier que la ligne d’alimentation
électrique est déconnectée du réseau.
Au cours du nettoyage faire attention à ne pas prendre appuis sur les pales. Leur déformation pourrait
entraîner un déséquilibre du ventilateur et augmenter son balancement.
1. Un nettoyage régulier est le seul entretien exigé
2. Nettoyer le ventilateur avec un chiffon doux pour ne pas abîmer les pales.
3. Ne pas utiliser de détergent abrasif.
4. Ne pas envoyer d’eau sur le moteur.
SOLUTIONNER DES PROBLEMES SIMPLES
Problème Cause du problème Solution suggérée
Ventilateur ne démarre pas
Ventilateur bruyant
Ventilateur vibre
excessivement
1. Fusible fondus ou
disjoncteur déconnecté.
2. Mauvaise connexion au
bornier de raccordement.
3. Pales mal fixées au moteur-
support
4. Vis desserrées
5. Vis de fixation des pales
desserrées
6. Les pales sont mal
montées.
7. Le support est mal fixé au
plafond
8. Le ventilateur est
déséquilibré.
1.Changer le fusible ou
enclencher le disjoncteur.
2.Vérifier le raccordement
électrique au bornier.
3.Resserrer les vis de fixation
des pales
4. Vérifier toutes les vis de
fixation du ventilateur
5.Vérifier toutes les vis de
fixation et les resserrer si
nécessaire.
6.Vérifier que toutes les pales
soient montées dans le
même sens.
7.Vérifier la fixation du support
crochet.
8.Vérifier que les pales ne
soient pas déformées.
1716
Fixation à une poutre en bois
Après avoir vérifié que la poutre est assez résistante pour supporter le ventilateur en mouvement
(minimum 25/40 kg.) (Fig. 4).
Deux vis (H) et rondelles de sécurité (I) sont fournies pour fixer le support crochet en tôle (A) à une
poutre en bois.
MONTAGE DU VENTILATEUR
NOTE IMPORTANTE: Si plusieurs ventilateurs doivent être installés prendre soin de ne pas
mélanger les pales des hélices des différents ventilateurs même s’ils sont identiques.
1. Placer la pale avec l’inclinaison indiquée figure 5
2. Fixer les pales (C) à l’ensemble moteur-support (B) avec les vis (D) et les rondelles de sécurité
(E) sans oublier la protection (J) entre les pales et le moteur pour limiter les transmissions de
vibrations (Fig.6)
NOTE IMPORTANTE: Prendre soin de ne pas appuyer sur les pales une fois montées pour
ne pas les déformer. Ceci pourrait entraîner un déséquilibre du ventilateur et augmenter son
balancement.
3. Dévisser les deux vis situées à la base du cache en forme de cône situé en partie supérieure,
afin d’accéder au point de suspension et au bornier de raccordement. Suspendre le ventilateur
(B) au crochet du support en tôle (A) (Fig.7)
4. Replacé le cache conique pour dissimuler le point de suspension et le bornier de raccordement
électrique, puis serrer les deux vis de fixation.
INSTALLATION ELECTRIQUE
NOTE IMPORTANTE: Avant d’installer et de raccorder le ventilateur vérifier que la ligne
d’alimentation électrique est déconnectée du réseau.
- En fonction du schéma de raccordement, il est possible de choisir le sens de l'air selon les
besions de l'installation (Fig. 8)
Tous les ventilateurs sont fournis d'usine avec le flux d'air dirigé vers la bas.
- S'il est nécessaire de changer périodiquement le sens de l'air, pérvoir un commutateur inverseur.
(Fig. 9)
ATENTION: Avant changer le sens de l'air, couper l'alimentation et attendre que le ventilateur ce
soit complèmentament immobilisé.
INSTRUCTIONS D’UTILISATION
1- Le variateur de vitesse possède 4 positions:
0......... ARRET
1......... GRANDE VITESSE
2......... MOYENNE VITESSE
3......... PETITE VITESSE
1514
