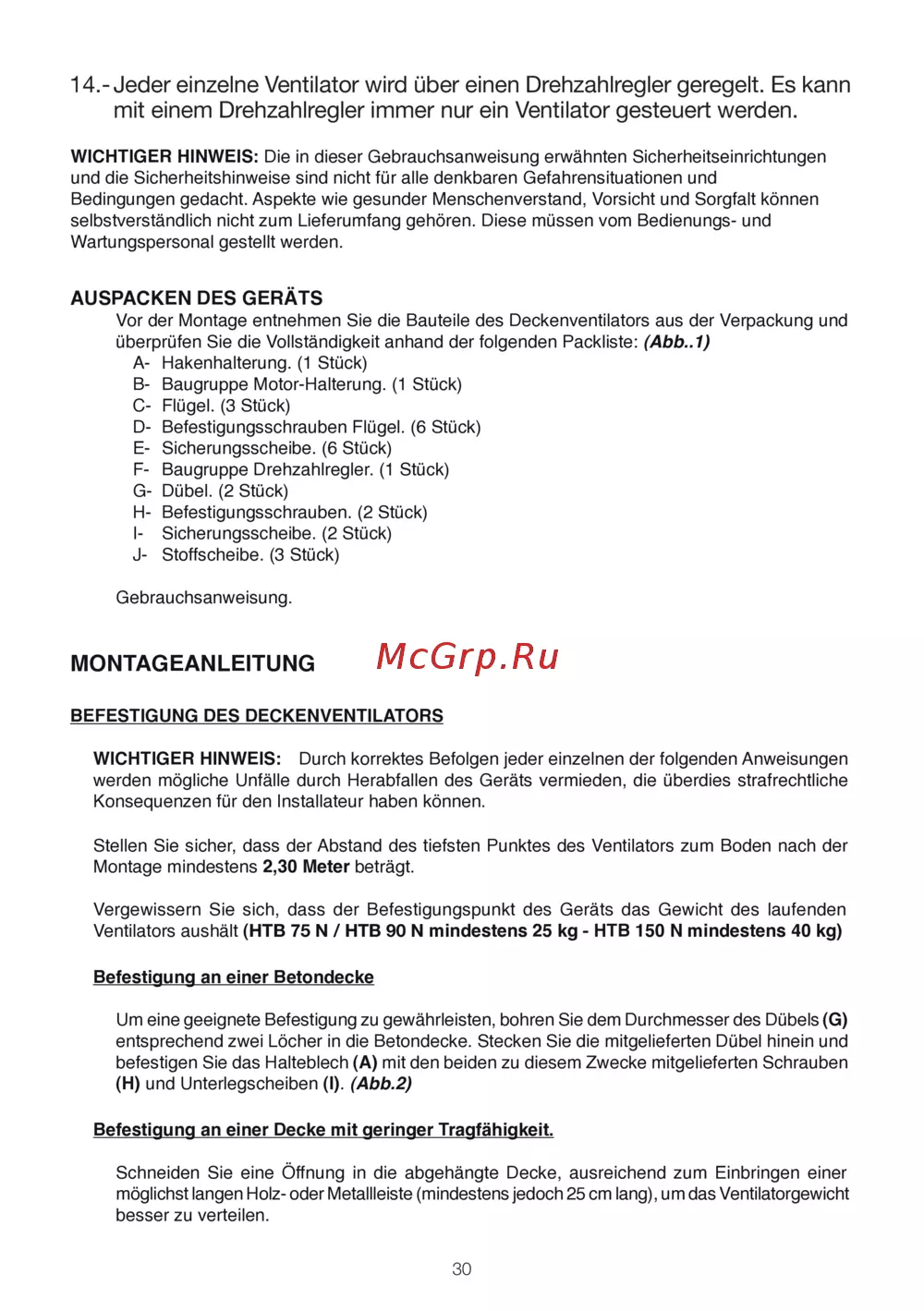

AUSPACKEN DES GERÄTS
Vor der Montage entnehmen Sie die Bauteile des Deckenventilators aus der Verpackung und
überprüfen Sie die Vollständigkeit anhand der folgenden Packliste: (Abb..1)
A- Hakenhalterung. (1 Stück)
B- Baugruppe Motor-Halterung. (1 Stück)
C- Flügel. (3 Stück)
D- Befestigungsschrauben Flügel. (6 Stück)
E- Sicherungsscheibe. (6 Stück)
F- Baugruppe Drehzahlregler. (1 Stück)
G- Dübel. (2 Stück)
H- Befestigungsschrauben. (2 Stück)
I- Sicherungsscheibe. (2 Stück)
J- Stoffscheibe. (3 Stück)
Gebrauchsanweisung.
MONTAGEANLEITUNG
BEFESTIGUNG DES DECKENVENTILATORS
WICHTIGER HINWEIS: Durch korrektes Befolgen jeder einzelnen der folgenden Anweisungen
werden mögliche Unfälle durch Herabfallen des Geräts vermieden, die überdies strafrechtliche
Konsequenzen für den Installateur haben können.
Stellen Sie sicher, dass der Abstand des tiefsten Punktes des Ventilators zum Boden nach der
Montage mindestens 2,30 Meter beträgt.
Vergewissern Sie sich, dass der Befestigungspunkt des Geräts das Gewicht des laufenden
Ventilators aushält (HTB 75 N / HTB 90 N mindestens 25 kg - HTB 150 N mindestens 40 kg)
Befestigung an einer Betondecke
Um eine geeignete Befestigung zu gewährleisten, bohren Sie dem Durchmesser des Dübels (G)
entsprechend zwei Löcher in die Betondecke. Stecken Sie die mitgelieferten Dübel hinein und
befestigen Sie das Halteblech (A) mit den beiden zu diesem Zwecke mitgelieferten Schrauben
(H) und Unterlegscheiben (I). (Abb.2)
Befestigung an einer Decke mit geringer Tragfähigkeit.
Schneiden Sie eine Öffnung in die abgehängte Decke, ausreichend zum Einbringen einer
möglichst langen Holz- oder Metallleiste (mindestens jedoch 25 cm lang), um das V
entilatorgewicht
besser zu verteilen.
Versehen Sie die Leiste im mittleren Bereich mit einer Nut, ohne jedoch deren mechanische
Festigkeit zu gefährden, und richten Sie die Leiste so aus, dass diese Nut über der Deckenöffnung
10.-Überprüfen Sie nach erfolgter Montage den richtigen Sitz aller Befestigungselemente, um ein
Herabfallen des Ventilators auszuschließen.
11.-Halten Sie niemals Gegenstände in die laufenden Ventilatorflügel.
WICHTIGER HINWEIS: Die in dieser Gebrauchsanweisung erwähnten Sicherheitseinrichtungen
und die Sicherheitshinweise sind nicht für alle denkbaren Gefahrensituationen und
Bedingungen gedacht. Aspekte wie gesunder Menschenverstand, Vorsicht und Sorgfalt können
selbstverständlich nicht zum Lieferumfang gehören. Diese müssen vom Bedienungs- und
Wartungspersonal gestellt werden.
24
AUSPACKEN DES GERÄTS
Vor der Montage entnehmen Sie die Bauteile des Deckenventilators aus der Verpackung und
überprüfen Sie die Vollständigkeit anhand der folgenden Packliste: (Abb..1)
A- Hakenhalterung. (1 Stück)
B- Baugruppe Motor-Halterung. (1 Stück)
C- Flügel. (3 Stück)
D- Befestigungsschrauben Flügel. (6 Stück)
E- Sicherungsscheibe. (6 Stück)
F- Baugruppe Drehzahlregler. (1 Stück)
G- Dübel. (2 Stück)
H- Befestigungsschrauben. (2 Stück)
I- Sicherungsscheibe. (2 Stück)
J- Stoffscheibe. (3 Stück)
Gebrauchsanweisung.
MONTAGEANLEITUNG
BEFESTIGUNG DES DECKENVENTILATORS
WICHTIGER HINWEIS: Durch korrektes Befolgen jeder einzelnen der folgenden Anweisungen
werden mögliche Unfälle durch Herabfallen des Geräts vermieden, die überdies strafrechtliche
Konsequenzen für den Installateur haben können.
Stellen Sie sicher, dass der Abstand des tiefsten Punktes des Ventilators zum Boden nach der
Montage mindestens 2,30 Meter beträgt.
Vergewissern Sie sich, dass der Befestigungspunkt des Geräts das Gewicht des laufenden
Ventilators aushält (HTB 75 N / HTB 90 N mindestens 25 kg - HTB 150 N mindestens 40 kg)
Befestigung an einer Betondecke
Um eine geeignete Befestigung zu gewährleisten, bohren Sie dem Durchmesser des Dübels (G)
entsprechend zwei Löcher in die Betondecke. Stecken Sie die mitgelieferten Dübel hinein und
befestigen Sie das Halteblech (A) mit den beiden zu diesem Zwecke mitgelieferten Schrauben
(H) und Unterlegscheiben (I). (Abb.2)
Befestigung an einer Decke mit geringer Tragfähigkeit.
Schneiden Sie eine Öffnung in die abgehängte Decke, ausreichend zum Einbringen einer
14.- Jeder einzelne Ventilator wird über einen Drehzahlregler geregelt. Es kann
mit einem Drehzahlregler immer nur ein Ventilator gesteuert werden.
