Soler&Palau HTB 90 RC [33/40] Technische unterstützung
![Soler&Palau HTB 90 RC [33/40] Technische unterstützung](/views2/1995058/page33/bg21.png)
33
Verbinden Sie das Halteblech (A) über die darin vorhandenen Nuten und die Leiste mit Hilfe
eines mindestens 2,5 mm starken verzinkten Stahldrahts. Umwickeln Sie beide Elemente
mindestens sechs mal und achten Sie darauf, dass eine der Windungen in der Leistennut zu
liegen kommt. Zum Schluss verzwirbeln Sie die beiden Drahtenden fest miteinander.
Stellen Sie sicher, dass die Decke das Gewicht des laufenden Ventilators aushält (mindestens
25/40 kg). (Abb. 3)
Befestigung an einem Holzbalken
Zur Befestigung des Halteblechs (A) an einem Holzbalken werden zwei Schrauben (H) mit
Sicherungsscheiben (I ) mitgeliefert. Der Durchmesser des Bohrlochs darf nicht größer als die
Stärke der Schrauben sein.
Stellen Sie sicher, dass der Holzbalken das Gewicht des laufenden Ventilators aushält
(mindestens 25/40 kg). (Abb.4)
ZUSAMMENBAU DES VENTILATORS
WICHTIGER HINWEIS: Falls Sie mehrere Ventilatoren montieren, achten Sie darauf, die Flügel
nicht zu vertauschen, selbst wenn es sich um Geräte des gleichen Modells handelt.
1.- Bringen Sie die Flügel mit der in Abbildung 5 gezeigten Neigungsrichtung an.
2.- Befestigen Sie den Flügel (C) an der Baugruppe Motor-Halterung (B) unter Verwendung der
Schrauben (D) und Sicherungsscheiben (E). Vergessen Sie nicht, den Stoffschutz zwischen
Flügel und Motor einzulegen, um damit mögliche Geräusche zu vermeiden. Wiederholen Sie die
angegebenen Schritte mit den restlichen Flügeln. (Abb.6)
WICHTIGER HINWEIS: Bitte stützen Sie sich nicht auf die Flügel, da dies zu Unwucht führen
und somit das Schlingern des Ventilators verstärken könnte.
3.- Lösen Sie die Schrauben am Fuß der Zierkappe, um leichteren Zugang zum Befestigungspunkt
und zur Anschlussleiste zu erhalten. Hängen Sie die Baugruppe Motor-Halterung (B) in den Haken
des zuvor an der Decke angebrachten Halteblechs (A). (Abb.7)
4 - Schließen Sie Kabel an y verlegen Sie sie ordnungsgemäß. Schieben Sie die Zierkappe über
die Anschlüsse und den Befestigungspunkt.
ELEKTRISCHER ANDCHLUSS
WICHTIGER HINWEIS: Drehen Sie vor Arbeiten am Stromnetz die Sicherungen heraus oder
schalten Sie die Stromversorgung am Hauptschalter ab.
- Unter Verwendung des jeweiligen Schaltbildes haben Sie die Möglichkeit, die gewünschte
Luftstömungsrichtung einzustellen (Abb. 8).
Sämtliche Ventilatoren werden ab Werk mit der Lufströmungsrichtung nach unten geliefert.
- Sollten Sie die Luftströmungsrichtung häufig ändern, empfehlen wir den Einbau eines externen
Kreuzschalters. (Abb. 9). ACHTUNG: Vor Änderung der Luftströmungsrichtung, Ventilator
abschalten und warten, bis der Flügel zum Stillstand gekommen ist.
BETRIEBSHINWEISE
1.- Der Drehzahlregler hat vier Stufen:
0.............EIN
1.............SCHNELL
2.............NORMAL
3.............LANGSAM
2726

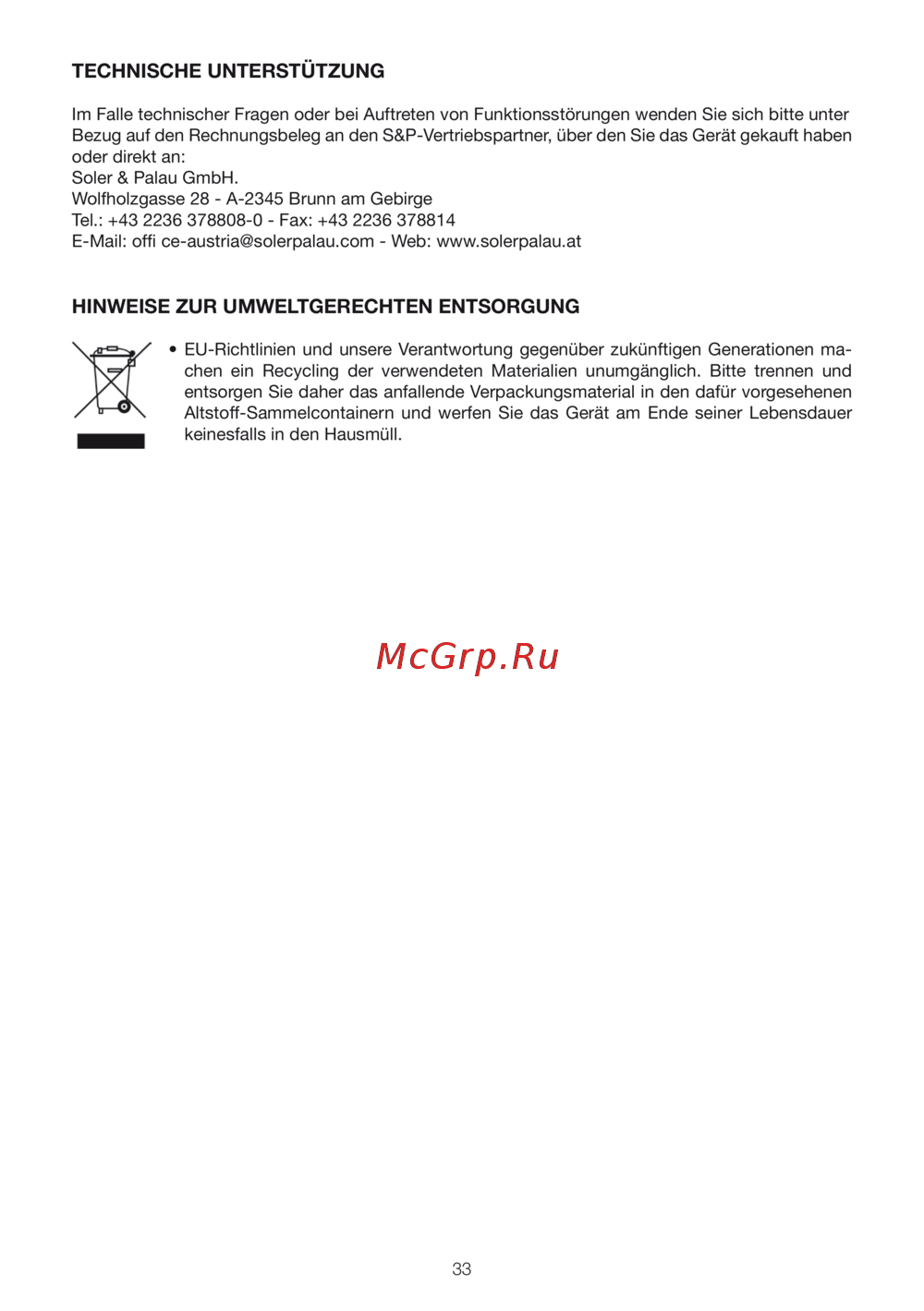

TECHNISCHE UNTERSTÜTZUNG
Im Falle technischer Fragen oder bei Auftreten von Funktionsstörungen wenden Sie sich bitte unter
Bezug auf den Rechnungsbeleg an den S&P-Vertriebspartner, über den Sie das Gerät gekauft haben
oder direkt an:
Soler & Palau GmbH.
Wolfholzgasse 28 - A-2345 Brunn am Gebirge
Tel.: +43 2236 378808-0 - Fax: +43 2236 378814
E-Mail: offi ce-austria@solerpalau.com - Web: www.solerpalau.at
HINWEISE ZUR UMWELTGERECHTEN ENTSORGUNG
• EU-Richtlinien und unsere Verantwortung gegenüber zukünftigen Generationen ma-
chen ein Recycling der verwendeten Materialien unumgänglich. Bitte trennen und
entsorgen Sie daher das anfallende Verpackungsmaterial in den dafür vorgesehenen
Altstoff-Sammelcontainern und werfen Sie das Gerät am Ende seiner Lebensdauer
keinesfalls in den Hausmüll.
