УСТАНОВКА
29

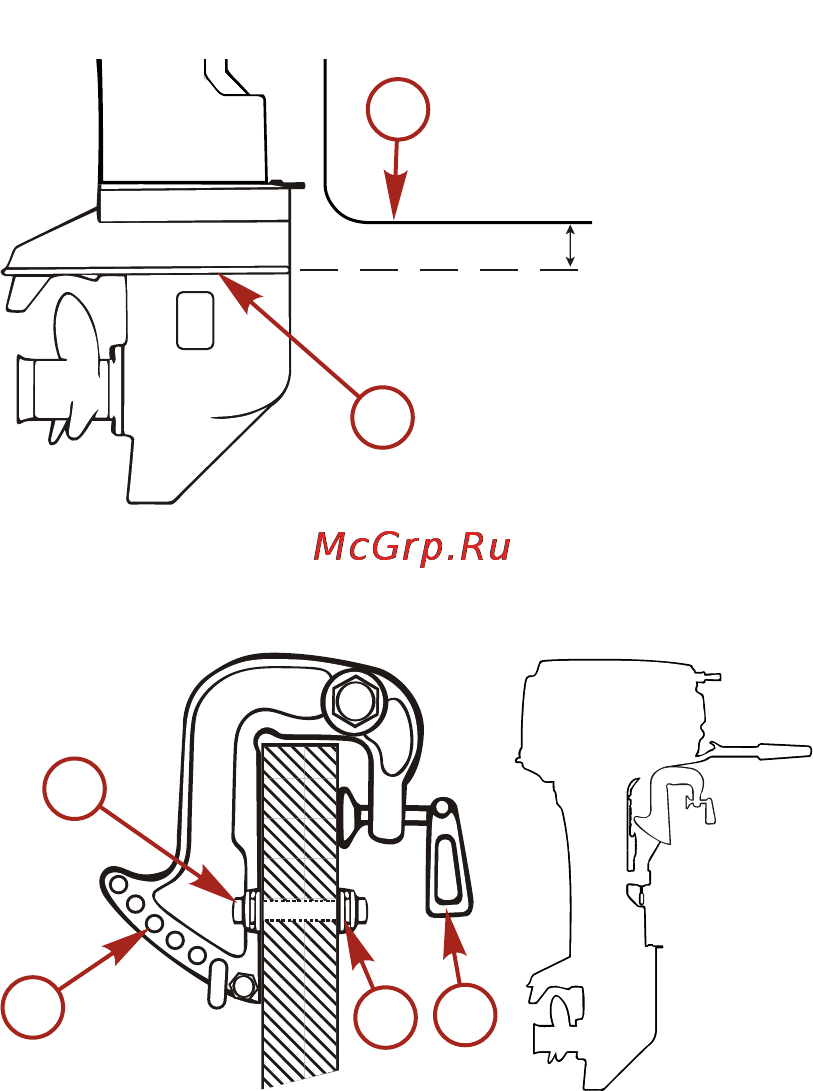

ПРИМЕЧАНИЕ: Выберите подвесной двигатель, обеспечивающий приведенный ниже зазор.
a - Днище лодки
b - Антивентиляционная пластина
4.
После установки кронштейнов прикрепите эту пластину винтами, а затем высверлите в транцевой
доске два отверстия, соответствующие положению отверстий на кронштейнах. Закрепите
двигатель с помощью прилагаемых болтов и гаек. Не забудьте установить шайбы.
a - Отверстия фиксирующих штиф‐
тов положения дифферента
b - Болт
c - Зажимной винт
d - Гайка
ПОДБОР ТРАНЦА
ПРИМЕЧАНИЕ: Проследите за тем, чтобы антивентиляционная пластина двигателя находилась ниже
уровня воды при полностью открытой дроссельной заслонке. Если это условие выполнить невозможно
в связи с особенностями формы днища, обратитесь за помощью к дилеру.
30–50 mm (1.2” 2”)–
37510
a
b
37511
a
b
c
d
