УСТАНОВКА
30

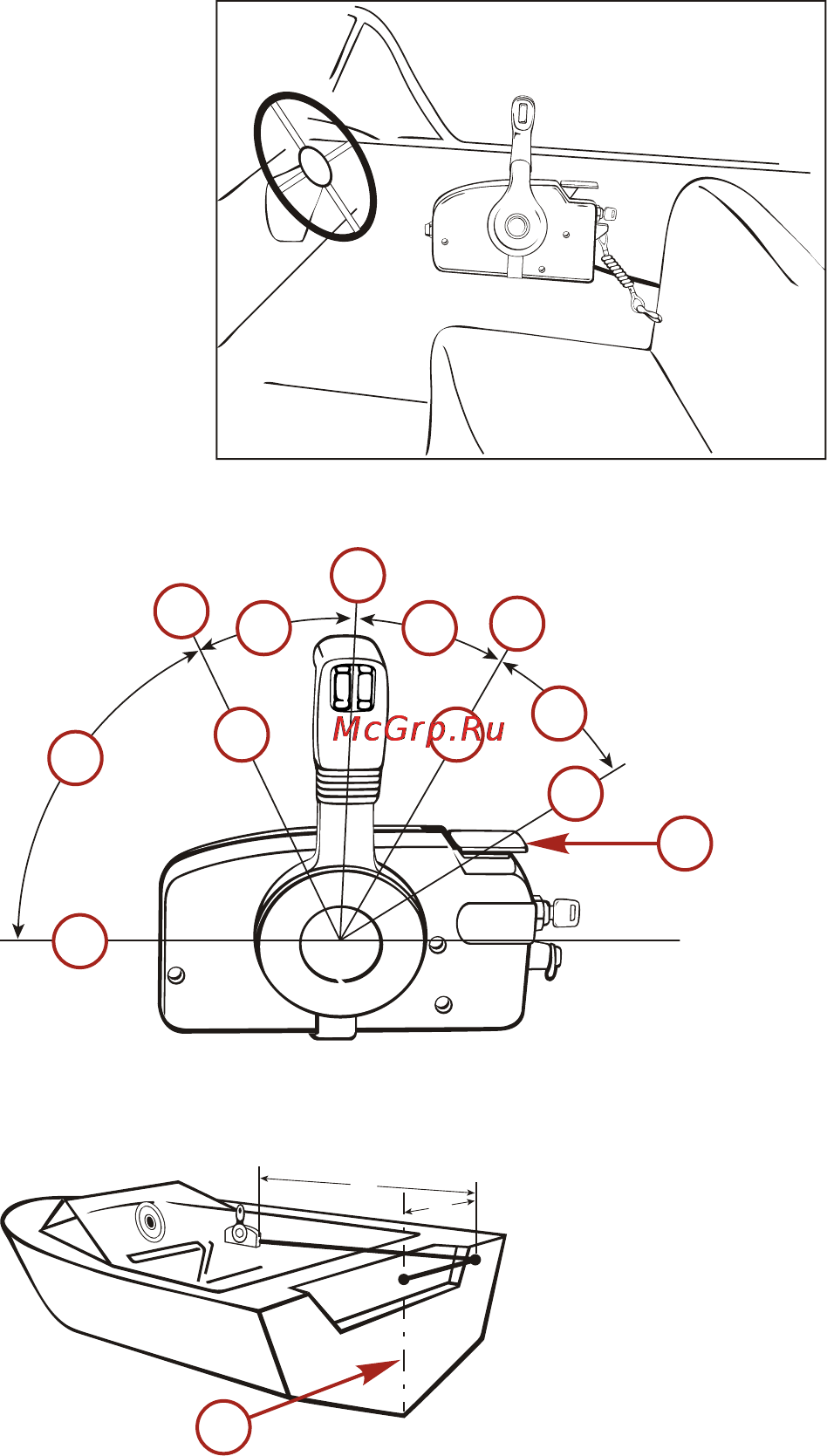

Установка пульта дистанционного управления
ПРАВОЕ ВРАЩЕНИЕ
1. Установите блок дистанционного управления таким образом, чтобы он не препятствовал доступу
к рычагам управления и переключателям. Убедитесь в отсутствии каких-либо препятствий на пути
прокладки кабелей системы дистанционного управления.
37529
2. Особенности дистанционного управления:
a - Полностью открытое положе‐
ние
b - Полностью закрытое положе‐
ние
c - Диапазон открытия дрос‐
сельной заслонки
d - Диапазон переключения
e - Neutral (N - нейтраль)
f - Forward (F - вперед)
g - Reverse (R - назад)
h - Рукоятка дроссельной за‐
слонки
3. Определение длины кабеля блока дистанционного управления: Для определения требуемой
длины кабеля блока дистанционного управления воспользуйтесь следующей формулой:
размеры A плюс B плюс 300 мм (1 фут).
a -
Центральная часть транца
37531
a
b
c
d
e
f
g
a
b
c
d
h
37530
a
A
B
