УСТАНОВКА
32

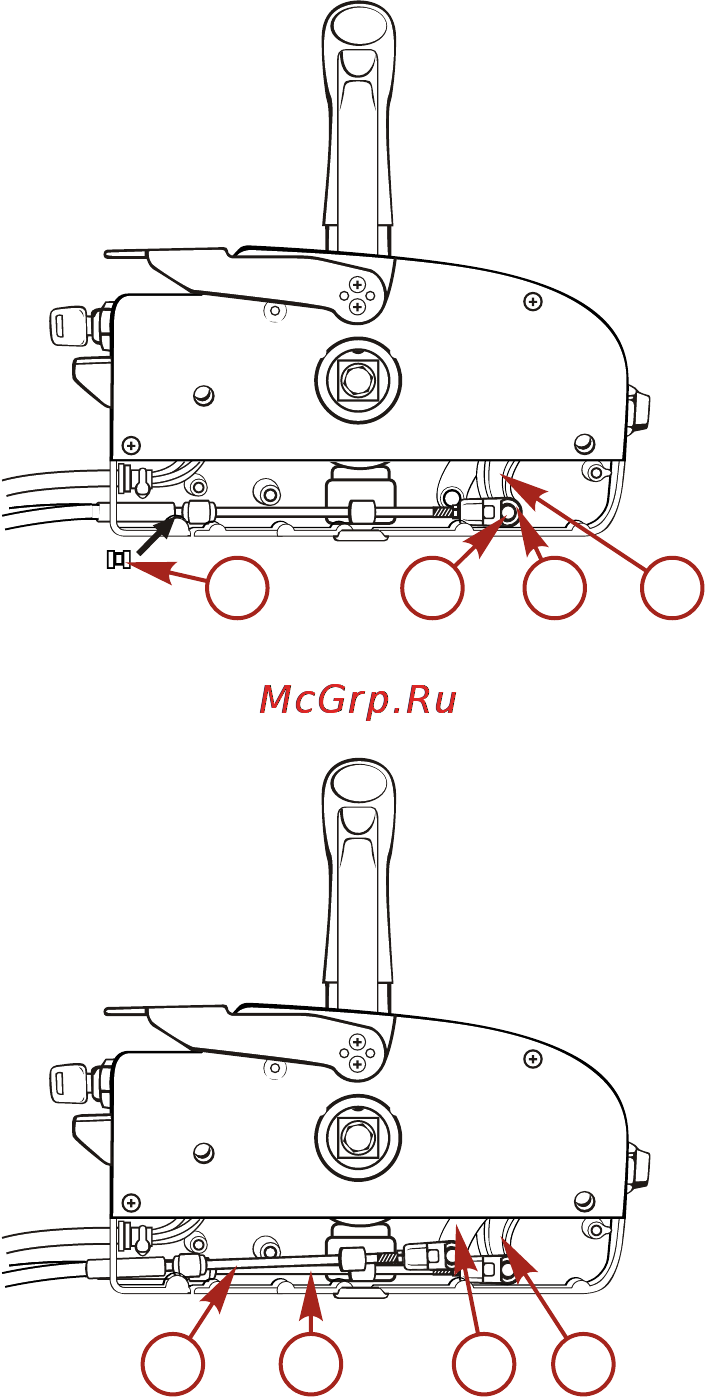

6. Установите наконечник кабеля дистанционного управления переключением передач в разъем на
корпусе блока дистанционного управления. Подсоедините отверстия наконечника к рычагу
переключения передач с помощью штифта и стопорного кольца. Вставьте в зажим изоляционную
втулку, входящую в комплект блока дистанционного управления.
a - Изоляционная втулка
b - Штифт рычага переключения
передач
c - Кольцо Е-типа
d - Рычаг переключения передач
7. Подсоедините кабель дистанционного управления заслонки к рычагу дроссельной заслонки
аналогично тросу дистанционного переключения передач.
a - Трос дроссельной заслонки
b - Трос переключения передач
c - Рычаг дроссельной заслонки
d - Рычаг переключения передач
37527
a
b
c
d
37526
a
b
c
d
