УСТАНОВКА
35
12. Сторона дроссельной зслонки: Наденьте изоляционную втулку на конец кабеля, наденьте
наконечник и закрепите гайкой, как показано на рисунке.

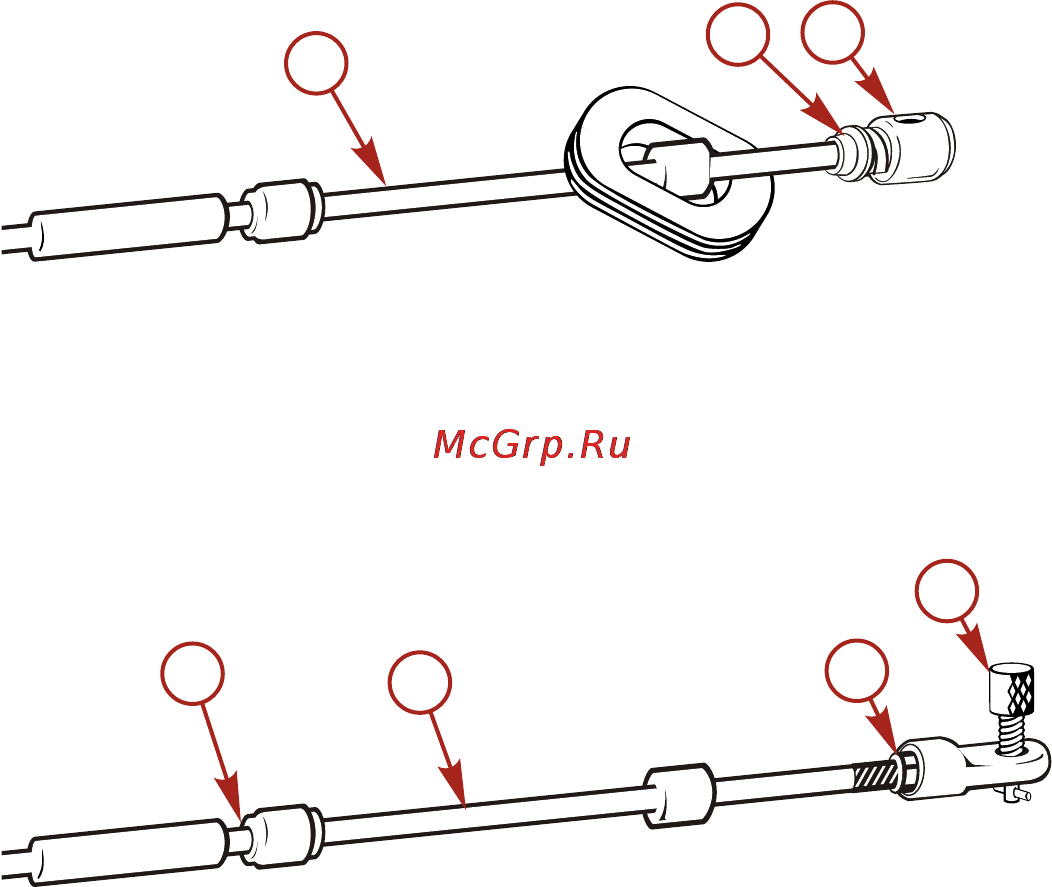

a - Трос дроссельной заслонки
b - Гайка
c - Наконечник
13. Сторона переключения передач: Прикрепите направляющую гильзу В к кабелю дистанционного
управления переключением передач и закрепите ее гайкой.
a - Наконечник кабеля блока дистанционного управления
b - Трос переключения передач
c - Гайка
d - Направляющая втулка В
14. Подключите кабель дистанционного управления к двигателю.
15. Сторона дроссельной зслонки: Вставьте трос дроссельной заслонки в отверстие на рычаге
движения вперед на нижнем кожухе, подсоедините шаровое соединение к держателю на конце
кабеля блока дистанционного управления, а затем закрепите кабель блока дистанционного
управления с помощью зажима. Установите изоляционную втулку на нижний кожух.
ПРИМЕЧАНИЕ: Установите рукоятку управления в нейтральное положение, а рукоятку холостого хода
- в полностью закрытое положение.
16. Сторона переключения передач: Установите фиксатор на направляющей втулке В к крепежному
отверстию на рычаге переключения передач и поверните его на 90°, а затем закрепите кабель
блока дистанционного управления с помощью зажима.
37502
a
b
c
37503
a
b
c
d
