MSA 160 C
slovensky
125

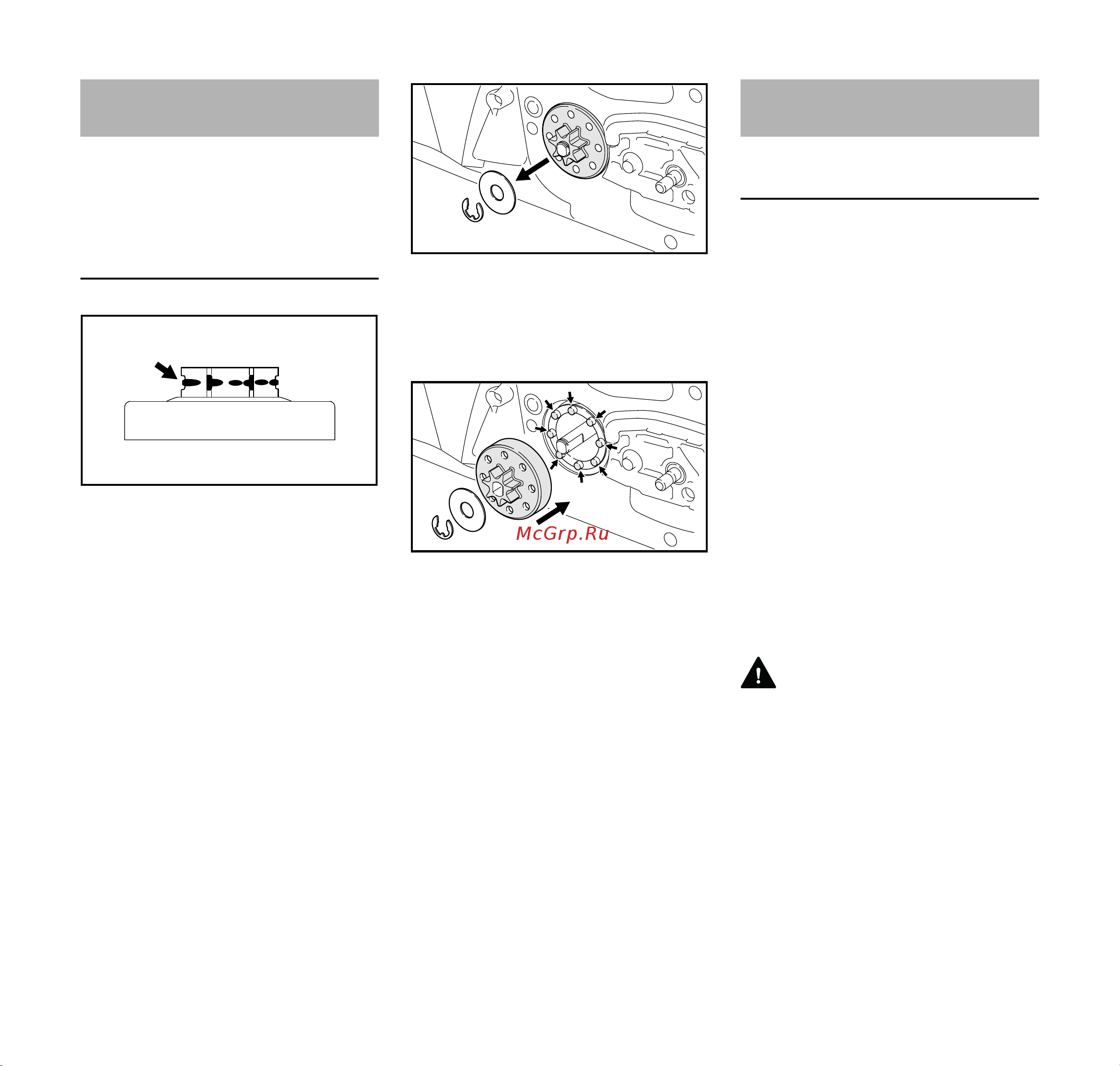

N Snímte kryt reťazového kolesa,
pílovú reťaz a vodiacu lištu
N Uvoľnite reťazovú brzdu – nastavte
ochranu ruky do polohy ‚
Výmena reťazového kolesa
– Po opotrebení dvoch pílových
reťazí alebo skôr
– V prípade, že stopy opotrebovania
(šípky) sú hlbšie ako 0,5 mm – v
opačnom prípade je nepriaznivým
spôsobom ovplyvnená životnosť
pílovej reťaze – na preskúšanie
použite skúšobnú mierku (zvláštne
príslušenstvo)
Reťazové koleso dosiahne dlhšiu
životnosť pri striedavom používaní
dvoch pílových reťazí.
Firma STIHL odporúča používanie
originálnych reťazových kolies STIHL,
aby bola zaručená optimálna funkcia
reťazovej brzdy.
N Pomocou skrutkovača odtlačte
poistnú podložku (1)
N Snímte podložku (2)
N Stiahnite reťazové koleso (3)
N Nasaďte nové reťazové koleso –
dbajte na to, aby vodiace kolíky
závitovky (šípky) lícovali s určenými
otvormi na reťazovom kolese a
reťazové koleso nasuňte až na
doraz
N Namontujte podložku (2) a poistnú
podložku (1)
Pílenie bez námahy so správne
naostrenou pílovou reťazou
Dokonale naostrená pílová reťaz vniká
do dreva už pri nepatrnom posuvovom
tlaku.
Nepracujte s tupou alebo poškodenou
pílovou reťazou – vedie to k prílišnej
telesnej námahe, vysokému zaťaženiu
vplyvom vibrácií, neuspokojujúcemu
rezaciemu výsledku a vysokému stupňu
opotrebenia.
N Vyčistite pílovú reťaz
N Skontrolujte, či nie je pílová reťaz
prasknutá alebo nie sú poškodené
nity
N Poškodené alebo opotrebované
časti reťaze vymeňte a tieto nové
dielce prispôsobte ostatným
častiam, ich forme a stavu
opotrebenia – vykonajte ich patričné
opracovanie
VAROVANIE
Bezpodmienečne dodržiavajte uhly a
rozmery, uvedené ďalej v texte.
Nesprávne naostrená pílová reťaz –
predovšetkým príliš malá výška
obmedzovača hĺbky – môže zvyšovať
tendencie motorovej píly k spätným
rázom – nebezpečenstvo poranenia!
Kontrola a výmena
reťazového kolesa
001BA120 KN
3
3999BA021 KN
2
1
3999BA022 KN
1
2
3
Údržba a ostrenie pílovej
reťaze
