MSA 160 C
hrvatski
21
Kada se ispusti sklopna poluga,
samozaustavna kočnica dovodi lanac u
radu u mirovanje.

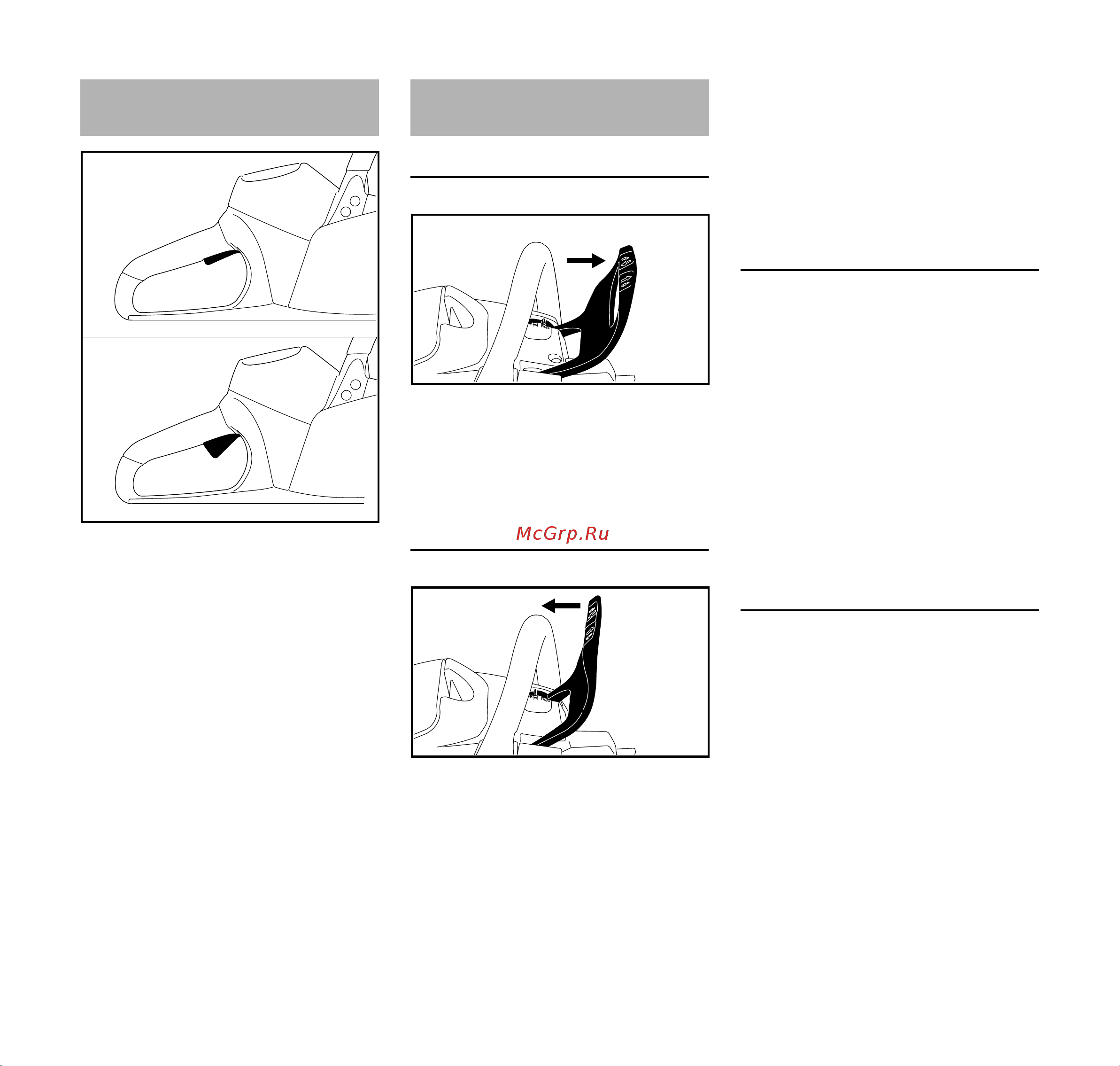

1 Samozaustavna kočnica isključena
2 Samozaustavna kočnica blokira
lanac u radu.
Blokirati lanac pile
– u nevolji
štitnik ruke s lijevom rukom pritisnuti
prema vrhu vodilice (položaj ƒ) – ili
automatski uslijed povratnog udara pile:
lanac pile se blokira i stoji.
Isključiti kočnicu lanca
N štitnik ruke povući prema cjevastoj
ručki (položaj ‚)
Kočnica lanca se automatski aktivira pri
dostatno jakom povratnom udaru pile –
uslijed tromosti mase štitnika ruke:
štitnik ruke brza prema naprijed prema
vrhu vodilice – također i onda, ako lijeva
ruka nije na cjevastoj ručki iza štitnika
ruke, kao primjerice pri vodoravnom
rezu.
Kočnica lanca funkcionira samo, ako se
na štitniku ruke nije vršilo nikakve
izmjene.
Kontroliranje funkcije/rada kočnice
lanca
svaki puta prije početka rada
N štitnik ruke postaviti u položaj ‚ –
kočnica lanca je isključena
N Uklopiti/uključiti uređaj
N štitnik ruke pokretati u smjeru vrha
vodilice (položaj ƒ)
Kočnica lanca je u redu, ako lanac pile u
djeliću sekunde dođe u stanje
mirovanja/stane.
Štitnik ruke mora biti oslobođen
nečistoće i lako pomičan/pokretljiv.
Održavanje kočnice lanca
Kočnica lanca podliježe istrošenju
uslijed trenja (prirodno istrošenje). Kako
bi mogla ispuniti svoju funkciju, mora ju
redovito održavati i njegovati školovano
osoblje. STIHL preporučuje, da se
radovi održavanja i popravci povjere na
izvedbu samo stručnom trgovcu tvrtke
STIHL. Treba se pridržavati sljedećih
intervala:
Zaustavna/slijedna kočnica
2
1
3999BA014 KN
Kočnica lanca
3999BA009 KN
3999BA010 KN
