MSA 160 C
українська
258
Перевірити уловлювач ланцюга –
якщо він пошкоджений, то замінити.
Дотримуватись інструкції по заточці –
для надійного та правильного
використання пильний ланцюг та
направляючу шину завжди тримати у
бездоганному стані, пильний ланцюг
повинен бути правильно заточений,
натягнутий та добре змащений.
Вчасно замінювати пильний ланцюг,
направляючу шину та зірочку
ланцюга.
Паливо та мастило для ланцюга
зберігати лише у відповідних та
підписаних каністрах.
При неполадках у роботі гальма
ланцюга, агрегат відразу вимкнути та
акумулятор вийняти – небезпека
отримання травм! Звернутись до
спеціалізованого дилера – агрегат не
використовувати до тих пір, поки
неполадку не буде усунуто – див.
розділ "Гальмо ланцюга".
Комплектуючі із полімеру протерти
серветкою. Гострі засоби для чистки
можуть пошкодити полімер.
Гвинти для кріплення на пристроях
безпеки та ріжучий інструмент
перевірити на щільність посадки та,
за необхідності, затягнути.
Шліц для подачі холодного повітря у
корпусі двигуна за необхідності
почистити.
Направляючі пази акумулятора
тримати вільними від бруду – за
необхідності, почистити.
Агрегат надійного зберігати у сухому
приміщенні, стопорний важіль
встановлений у положення ƒ та
акумулятор вийнятий.
Пристрій експлуатується із батареєю
(акумулятором), яка може
заряджатись. Для зарядки
акумулятора використовувати лише
зарядні пристрої STIHL.
Обмін даними
Пристрій, акумулятор та зарядний
пристрій обмінюються між собою
даними. Лише коли працює обмін
даними, зарядний пристрій може
заряджати акумулятор та акумулятор
подавати пристрою необхідний струм.
Тому пристрій слід використовувати
лише із допущеними акумуляторами
STIHL та зарядними пристроями
STIHL.
Компанія STIHL являється єдиними
виробником, який самостійно
виробляє мотопили, направляючі
шини, ланцюги пили та зірочки
ланцюга.
Ланцюг пили, направляюча шина та
зірочка ланцюга утворюють ріжучу
гарнітуру.
Ріжуча гарнітура, яка входить в об'єм
поставки оптимально підібрана до
мотопили.

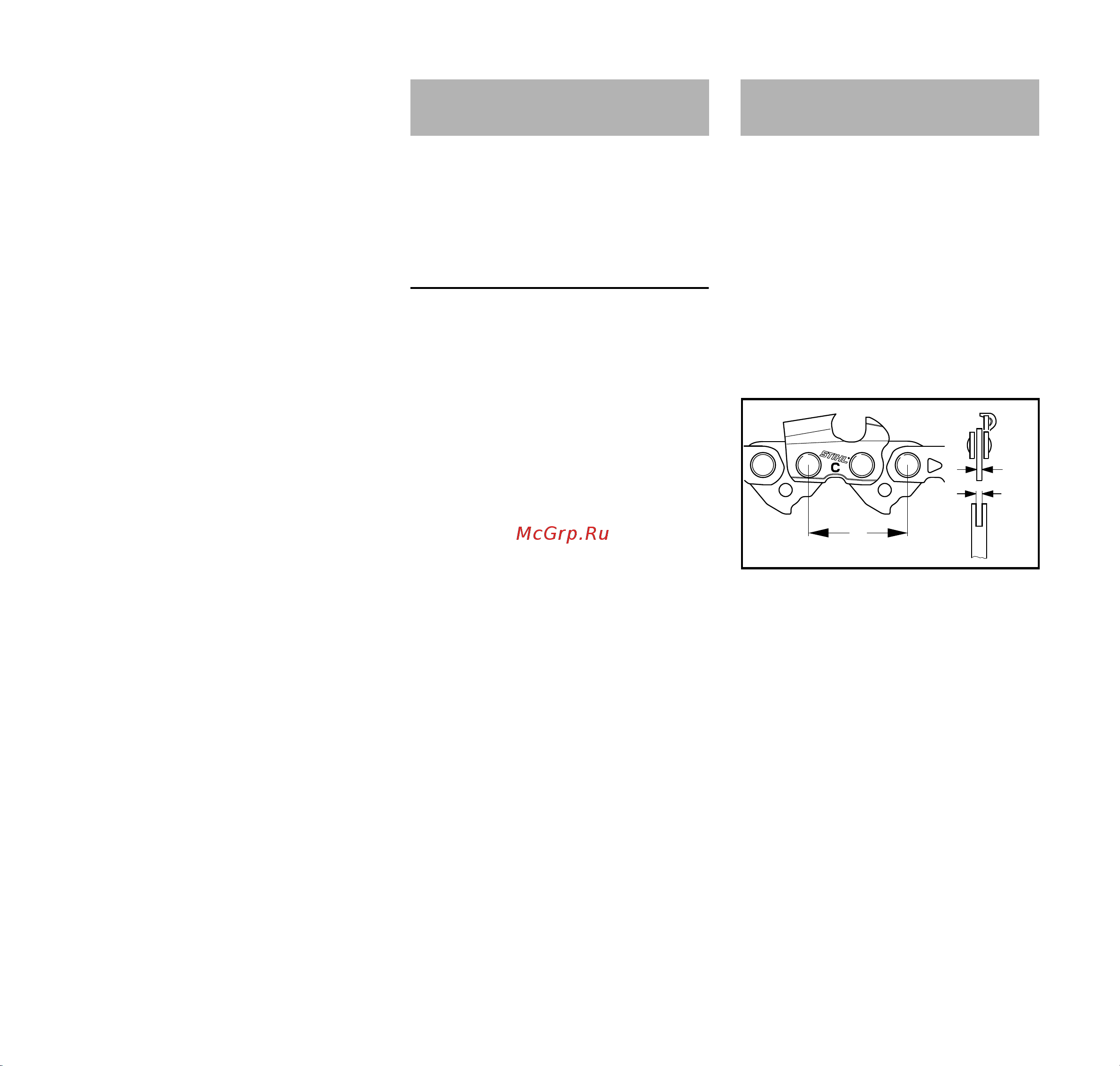

– Крок (t) ланцюга пили (1), зірочки
ланцюга та поворотної зірочки
направляючої шини Rollomatic
Führungsschiene повинні
співпадати
– Товщина ведучої ланки (2)
ланцюга пили (1) повинна
відповідати ширині пазу
направляючої шини (3)
При поєднанні компонентів, які не
відповідають один одному, ріжуча
гарнітура вже після короткого терміну
експлуатації може отримати
пошкодження, які не підлягають
ремонту.
Описання роботи Ріжуча гарнітура
001BA191 KN
1
2
3
a
t = a : 2
