MSA 160 C
українська
275
Пиляти не прикладаючи зусиль із
правильно заточеним пильним
ланцюгом
Бездоганно заточений пильний
ланцюг вже при незначному натиску
без зусиль втягується у деревину.
Не працювати із тупим або
пошкодженим пильним ланцюгом – це
призводить до сильного фізичного
навантаження, високого
коливального навантаження,
незадовільному результату різки та
високого ступеню зношування.
N Чистка пильного ланцюга
N Пильний ланцюг перевірити на
наявність тріщин та пошкодження
заклепок
N Пошкоджені або зношені
комплектуючі ланцюга замінити а
також дані комплектуючі підібрати
до інших за формою та ступенем
зношеності – відповідним чином
обробити
ПОПЕРЕДЖЕННЯ
Далі приведені кути та розміри
обов'язково слід витримувати. Не
правильно заточений пильний ланцюг
– особливо дуже низький обмежувач
глибини – може призвести до
підвищеної імовірності зворотного
удару бензопили – небезпека
отримання травм!
Позначення (a) кроку ланцюга
випресоване у області обмежувача
глибини кожного ріжучого зубця.
Використовувати лише спеціальні
напилки для пильного ланцюга! Інші
напилки за формою та видом насічки
не підходять.
Підпорядкування діаметру напилка
відбувається у відповідності до кроку
ланцюга – див. таблицю "Інструмент
для заточки".
Кути на ріжучому зубці під час заточки
повинні дотримуватись.
A Кут заточки
B Передній кут
При використанні рекомендованих
напилків та пристроїв для заточки, а
також при правильному регулюванні
рекомендовані величини для кутів А
та В досягаються автоматично.
Кути у всіх зубців пильного ланцюга
повинні бути однаковими. Якщо
неоднакові кути: нерівний,
нерівномірний рух пильного ланцюга,
великий ступінь зношування – аж до
поломки пильного ланцюга.
Оскільки дані вимоги можуть бути
виконані лише після достатнього та
постійного тренування:
N Використовувати тримач напилка
Пильні ланцюги заточувати вручну
лише за допомогою тримача напилка
(спеціальне приладдя, див. таблицю
"Інструменти для заточки"). Тримач
напилка має позначку для кута
заточки.

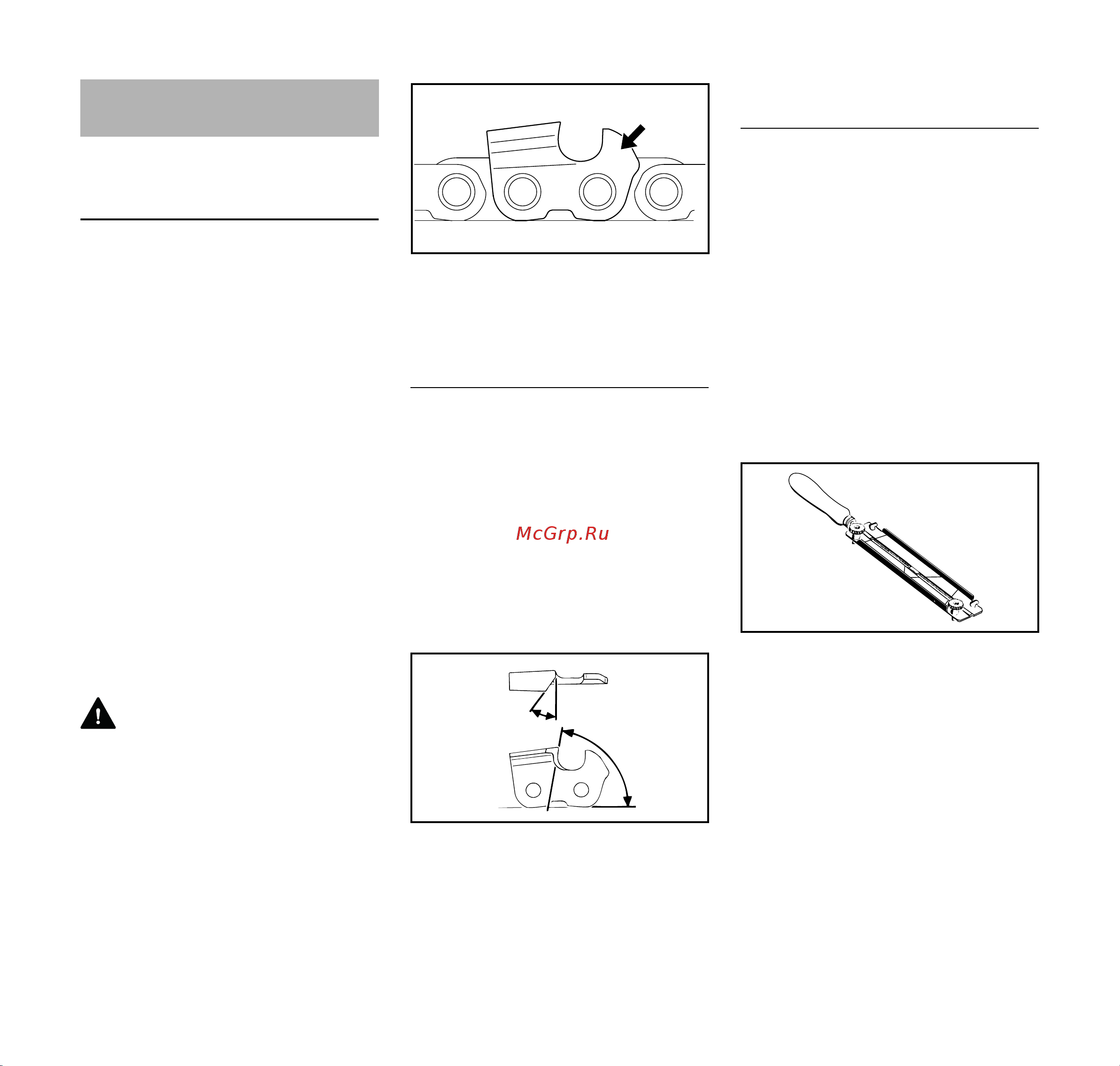

Технічний догляд та
заточування ланцюга пили
Позначка (a) Крок ланцюга
Дюйм мм
71/4P6,35
689BA027 KN
a
A
B
689BA021 KN
Серія ланцюга Кут (°)
AB
Picco Micro (PM) 30 75
Форми зубців
Micro = напівдолотоподібний зубець
689BA025 KN
