MSA 160 C
hrvatski
15
Uređaj radi/pogonjen je s jednom
baterijom (akumulator) koja se puni. Za
punjenje akumulatora upotrebljavati
samo uređaje za punjenje tvrtke STIHL.
Izmjena datuma
Uređaj, akumulator i uređaj za punjenje
međusobno izmijenjuju informacije.
Samo ako funkcionira izmjena datuma,
uređaj za punjenje može puniti
akumulator, a akumulator može uređaju
isporučivati potrebnu struju. Stoga
uređaj treba upotrebljavati samo s
akumulatorima tvrtke STIHL i uređajima
za punjenje tvrtke STIHL, čiju primjenu
je tvrtka STIHL dopustila/dozvolila.
STIHL je jedini proizvođač koji sam
proizvodi motorne pile, vodilice, lance
pila i lančanike.
Lanac pile, vodilica i lančanik
sačinjavaju reznu garnituru.
Rezna garnitura koju sadrži opseg
isporuke je optimalno prilagođena na
motornu pilu.
– Podjele (t) lanca pile (1), lančanika i
skretne zvijezde Rollomatic vodilice
se moraju podudarati/ moraju biti
usklađene.
– Debljina pogonske karike (2) lanca
pile (1) mora biti u skladu sa širinom
utora vodilice (3).
Pri sparivanju komponenti koje ne
odgovaraju jedna drugoj, rezna
garnitura se već nakon kraćeg vremena,
provedenog u pogonu/radu, može
ireparabilno oštetiti.
Demontirati poklopac lančanika
N Štitnik ruke postaviti u položaj ƒ
N akumulator izvaditi van iz uređaja.
N Odklapati ručku (1) (dok se ne
uključi, dok ne uđe u funkciju).
N Maticu s krilatom glavom (2)
zakretati na lijevo tako dugo, dok se
ista labavo ne ovjesi u poklopcu
lančanika (3).
N Skinuti poklopac lančanika (3).
Dograditi steznu ploču
N Skinuti steznu ploču (1) i
preokrenuti

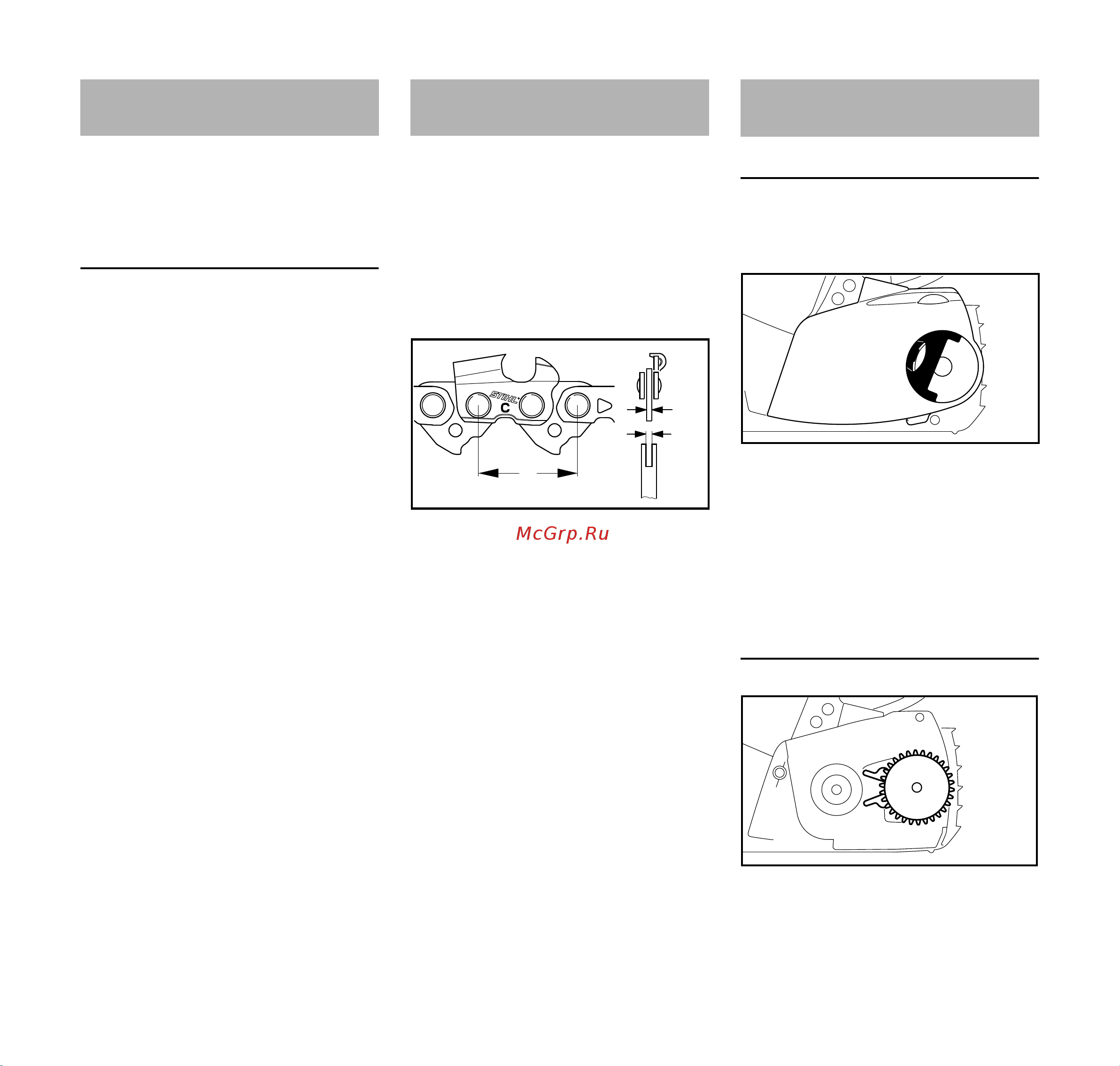

Opis rada/funkcije Rezna garnitura
001BA191 KN
1
2
3
a
t = a : 2
Montiranje vodilice i lanca
pile
1
3999BA001 KN
3
2
1
3999BA029 KN
