MSA 160 C
română
408
STIHL este singurul fabricant cu
producţie proprie de motofierăstraie,
şine port-lanţ, lanţuri de fierăstrău şi roţi
de lanţ.
Lanţul de fierăstrău, şina port-lanţ şi
roata lanţului formează garnitura
tăietoare.
Garnitura tăietoare oferită în programul
de livrare este adaptată
motofierăstrăului în condiţii optime.
– Diviziunea (t) lanţului de
fierăstrău (1), roţii de lanţ şi stelei de
întoarcere a şinei port-lanţ
Rollomatic trebuie să corespundă
– Grosimea elementului de
transmisie (2) al lanţului de
fierăstrău (1) trebuie să corespundă
lăţimii canalului şinei port-lanţ (3)
La împerecherea unor componente
nepotrivite garnitura tăietoare se poate
deteriora ireparabil chiar şi la scurt timp
de la punerea în funcţiune.
Demontarea capacului roţii de lanţ
N poziţionaţi apărătoarea de mână
pe ƒ
N extrageţi acumulatorul din utilaj
N rabataţi mânerul (1) în exterior
(până se fixează)
N rotiţi piuliţa fluture (2) la stânga
până când nu mai rămâne fixată în
capacul roţii lanţului (3)
N demontaţi capacul roţii de lanţ (3)
Ataşarea şaibei de tensionare
N scoateţi şi rotiţi şaiba de
tensionare (1)
N desfaceţi şurubul (2)
N poziţionaţi şaiba de tensionare (1)
lângă şina port-lanţ (3)
N poziţionaţi şi strângeţi şurubul (2)

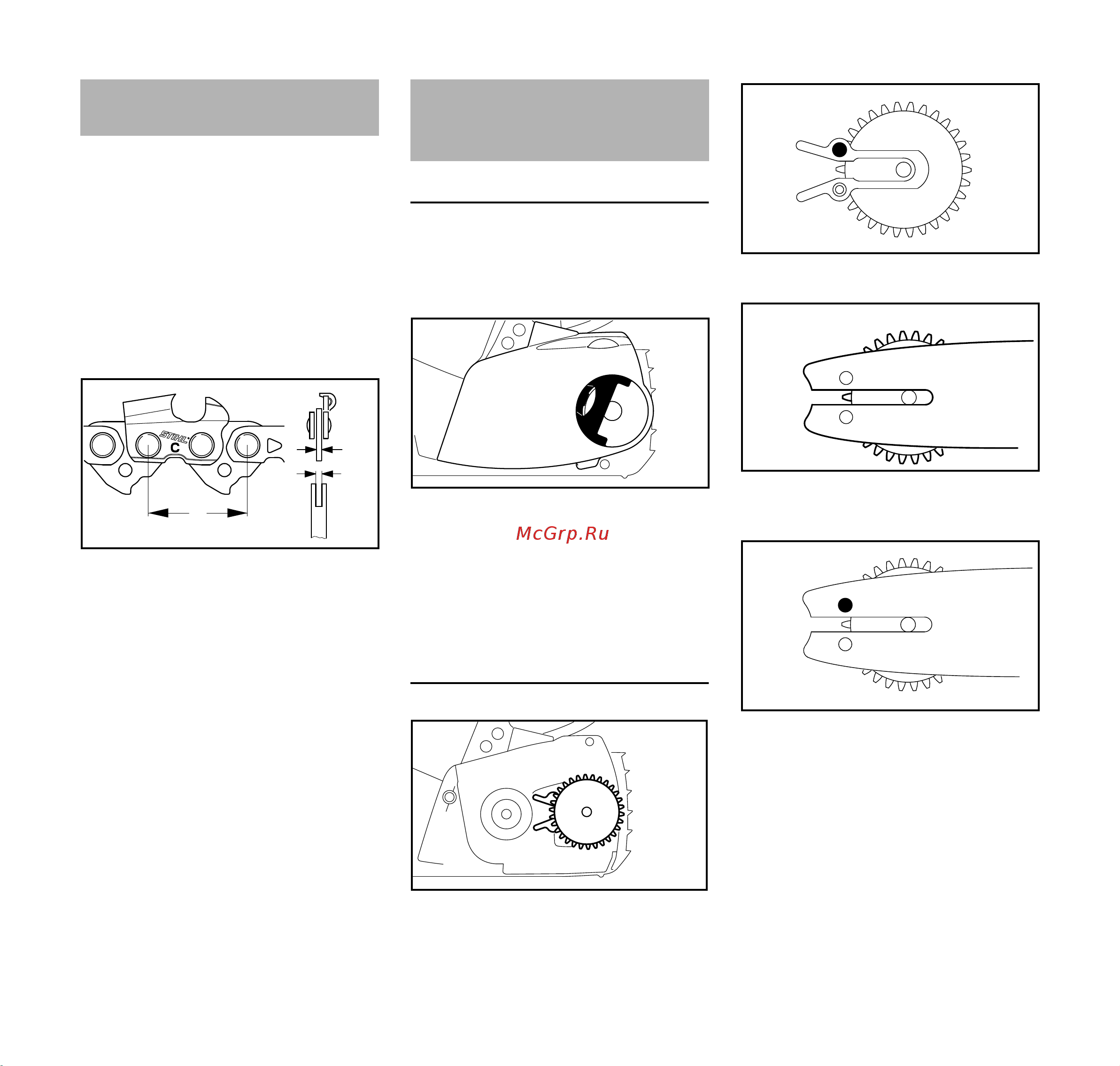

Garnitura tăietoare
001BA191 KN
1
2
3
a
t = a : 2
Montarea şinei port-lanţ şi
lanţului de fierăstrău
(tensionare rapidă a lanţului)
1
3999BA001 KN
3
2
1
3999BA029 KN
2310BA015 KN
2
1
3
2310BA016 KN
2
2310BA017 KN
