MSA 160 C
slovenščina
456
STIHL je edini proizvajalec, ki sam
izdeluje motorne žage, meče, verige in
verižnike.

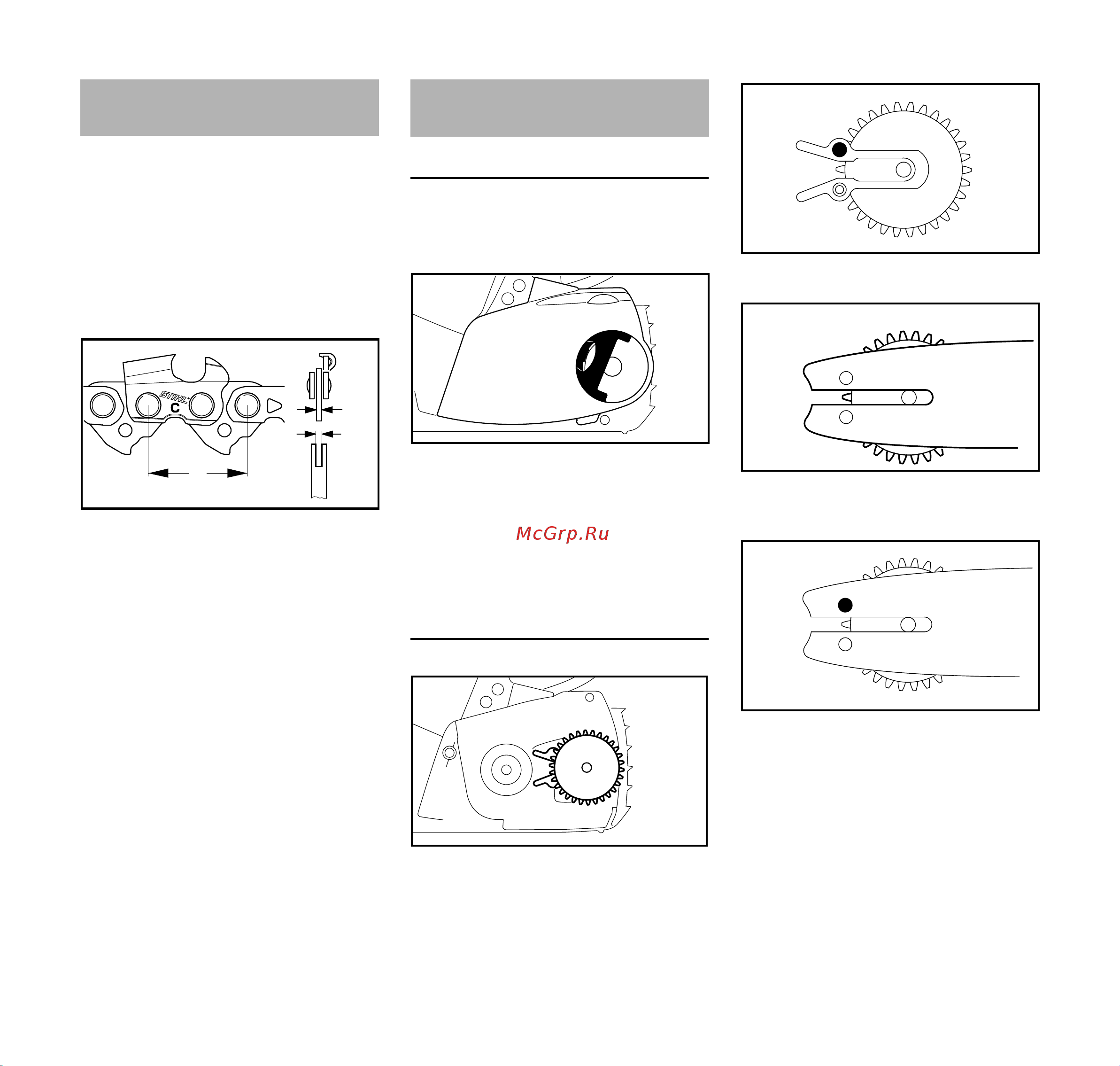

Veriga, meč in verižnik sestavljajo
rezalno garnituro.
Rezalna garnitura, ki je priložena ob
dobavi je optimalno usklajena z vašo
motorno žago.
– Delitev (t) verige (1), verižnika in
obračalnika meča Rollomatic mora
biti usklajena
– Debelina pogonskega člena (2)
verige (1) mora biti usklajena s
širino utora na meču (3)
Pri kombiniranju komponent, ki ne
spadajo skupaj, se lahko rezalna
garnitura že po krajšem času uporabe
nepopravljivo poškoduje.
Demontaža pokrova verižnika
N postavite ščitnik za roke v položaj ƒ
N odstranite akumulator iz naprave
N razklopite ročaj (1) (dokler se ne
zaskoči)
N vrtite krilno matico (2) v levo, dokler
ta ne visi ohlapno v pokrovu
verižnika (3)
N odstranite pokrov verižnika (3)
Montaža napenjalnega koluta
N odstranite napenjalni kolut (1) in ga
obrnite
N odvijte vijak (2)
N pozicionirajte napenjalni kolut (1) in
meč (3) drug do drugega
N pristavite vijak (2) in ga pritegnite
Rezalna garnitura
001BA191 KN
1
2
3
a
t = a : 2
Montaža meča in verige
(hitro napenjanje verige)
1
3999BA001 KN
3
2
1
3999BA029 KN
2310BA015 KN
2
1
3
2310BA016 KN
2
2310BA017 KN
