MSA 160 C
česky
63
Stroj je provozován s baterií na dobíjení
(akumulátorem). K nabíjení akumulátoru
používat pouze nabíječky STIHL.
Výměna dat
Stroj, akumulátor a nabíječka si mezi
sebou vzájemně vyměňují informace.
Pouze v případě, že výměna dat
funguje, může nabíječka nabíjet
akumulátor a akumulátor dodávat
následně stroji potřebný proud. Proto
stroj používat pouze s přípustnými
akumulátory STIHL a nabíječkami
STIHL.
STIHL je jediným výrobcem, který ve
svých závodech vyrábí sám kompletně
motorové pily, vodící lišty, pilové řetězy
a řetězky.

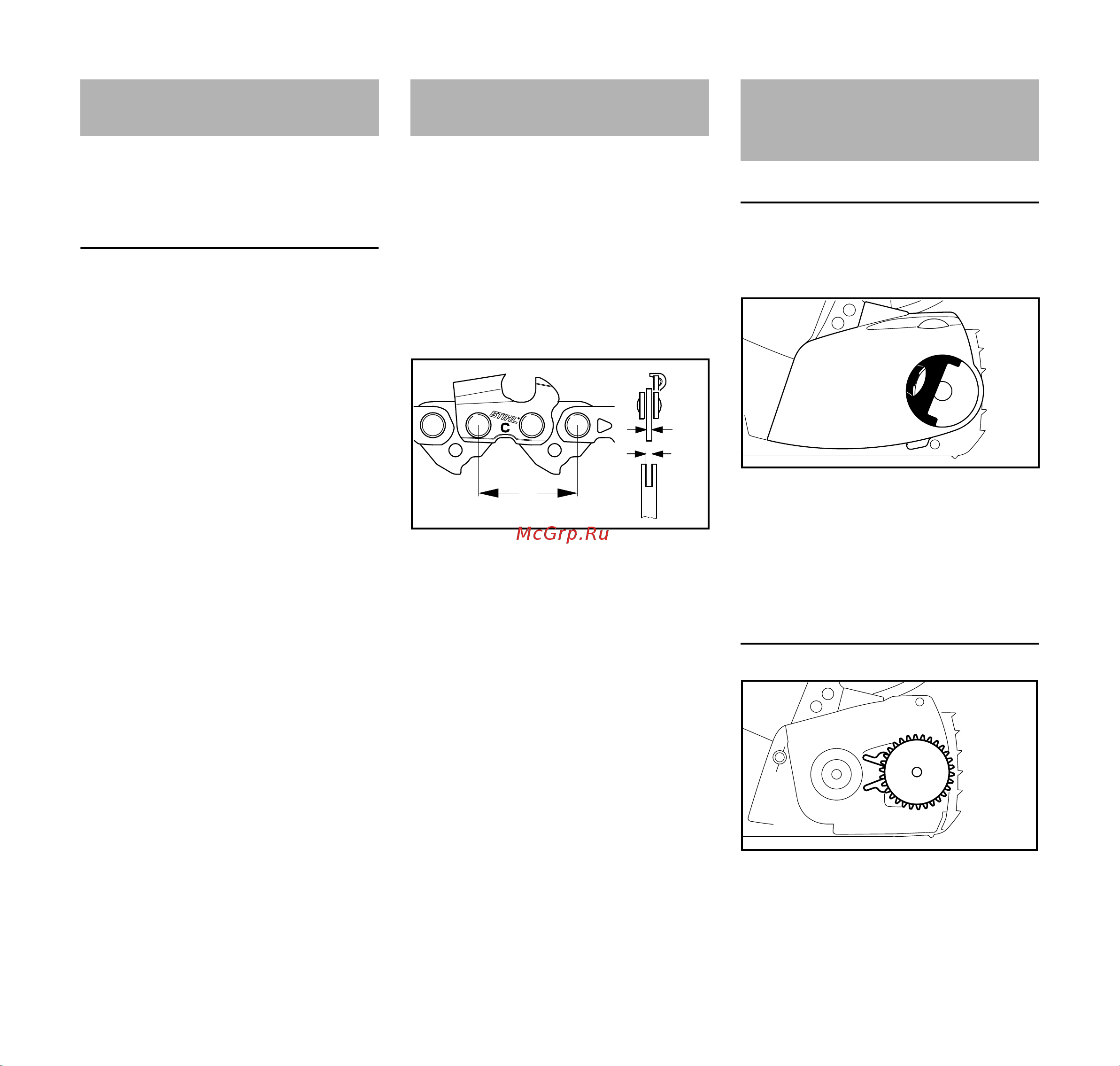

Pilový řetěz, vodící lišta a řetězka tvoří
dohromady řeznou soupravu.
Řezná souprava, tvořící součást
dodávky, je optimálně přizpůsobená
motorové pile.
– Rozteč (t) pilového řetězu (1),
řetězky a vodícího kolečka vodící
lišty Rollomatic spolu musejí
souhlasit.
– Tloušťka vodícího článku (2)
pilového řetězu (1) musí odpovídat
šířce drážky vodící lišty (3).
V případě kombinace k sobě se
nehodících dílů může již po velice krátké
provozní době dojít k nenapravitelnému
poškození řezné soupravy.
Demontáž víka řetězky
N Ochranný kryt ruky nastavit na ƒ
N Akumulátor ze stroje vyjmout.
N Křídlo matice (1) vyklopit (až se
zafixuje).
N Křídlatou maticí (2) otáčet doleva,
až volně visí ve víku řetězky (3).
N Víko řetězky (3) sejmout.
Montáž napínacího kotouče
N Napínací kotouč (1) sejmout a otočit
ho.
Popis funkce Řezná souprava
001BA191 KN
1
2
3
a
t = a : 2
Montáž vodící lišty a pilového
řetězu (se zařízením pro
rychlonapínání řetězu)
1
3999BA001 KN
3
2
1
3999BA029 KN
