MSA 160 C
pyccкий
176

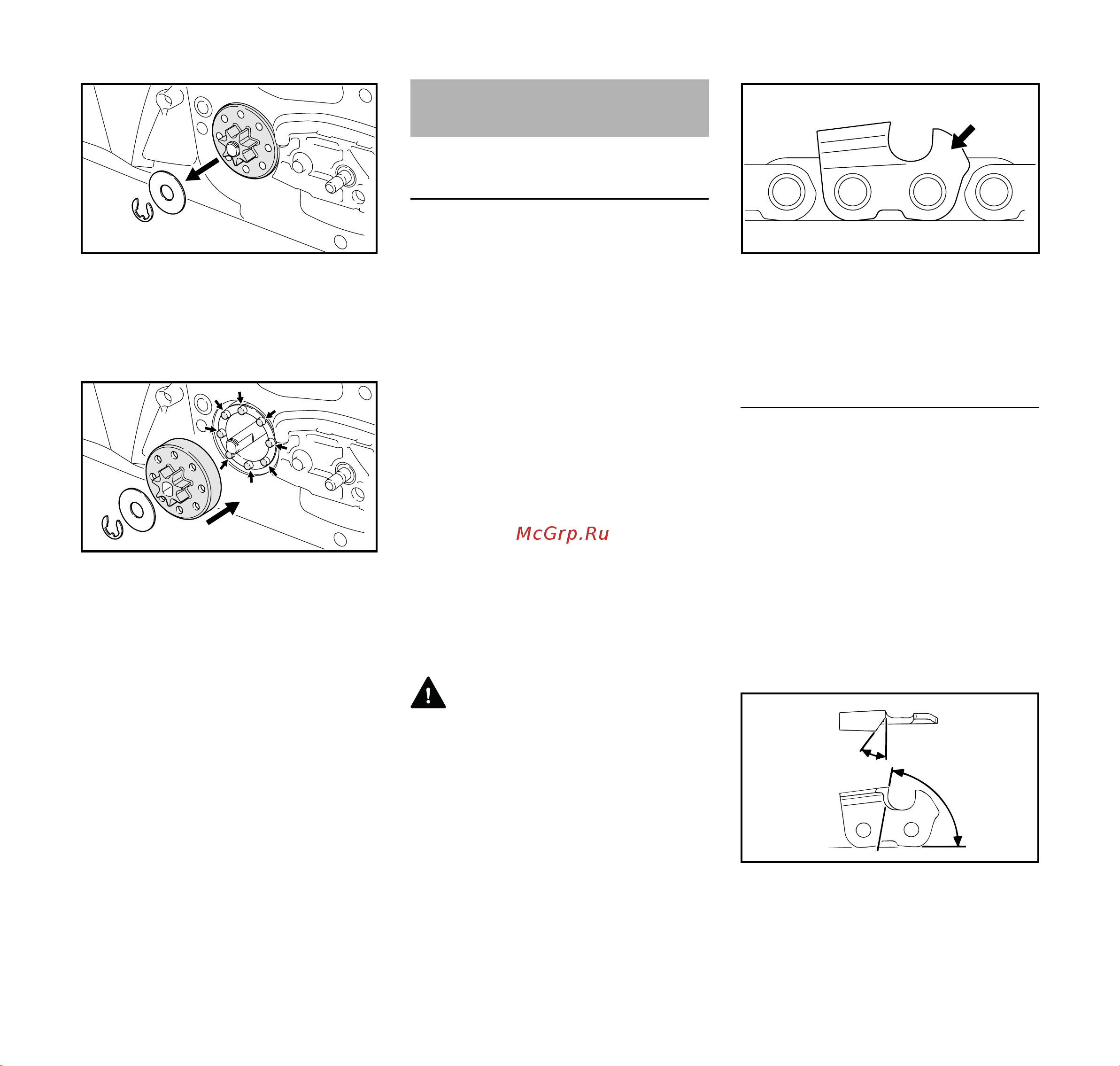

N Защитную шайбу (1) отжать с
помощью отвертки
N Снять шайбу (2)
N Снять цепную звёздочку (3)
N Установить новую цепную
звёздочку – следить затем, чтобы
ведущие штифты шнека (стрелки)
попадали в предусмотренные
отверстия на цепной звёздочке и
цепную звёздочку одеть до упора
N Монтировать шайбу (2) и
защитную шайбу (1)
Пиление без усилий правильно
заточенной пильной цепью
Безупречно заточенная пильная цепь
врезается в древесину уже при
незначительном надавливании.
Не работать тупой или поврежденной
пильной цепью – это требует
большого физического напряжения,
имеет следствием высокую
переменную нагрузку,
неудовлетворительный результат
резки и сильный износ.
N Очистить пильную цепь
N Пильную цепь проверить на
наличие трещин и повреждения
заклёпок
N Поврежденные либо изношенные
детали цепи заменить и новые
детали и подогнать к остальным
деталям по форме и степени
износа – соответствующая
дополнительная обработка
ПРЕДУПРЕЖДЕНИЕ
Обязательно соблюдать
нижеприведенные углы и размеры.
Неправильная заточка цепи пилы –
особенно слишком низкие
ограничители глубины – может
привести к повышенной склонности
бензопилы к обратной отдаче –
опасность получения травмы!
Обозначение (a) шага цепи
выгравировано в области
ограничителя глубины каждого
режущего зуба.
Применять только специальные
напильники для заточки пильных
цепей! Другие напильники по своей
форме и виду непригодны для
заточки пильных цепей.
Диаметр напильника выбирается в
соответствии с шагом цепи – см.
таблицу "Инструменты для заточки".
При дополнительной заточке
обязательно должны выдерживаться
углы на режущем зубе.
A Угол заточки
В Передний угол
3
3999BA021 KN
2
1
3999BA022 KN
1
2
3
Техобслуживание и заточка
пильной цепи
Обозначение (a) Шаг цепи
Дюйм мм
7 1/4 P 6,35
689BA027 KN
a
A
B
689BA021 KN
