MSA 160 C
български
373
STIHL препоръчва да се използват
само оригинални верижни зъбни
колела на STIHL, за да се осигури
оптимална функция на спирачката на
веригата.

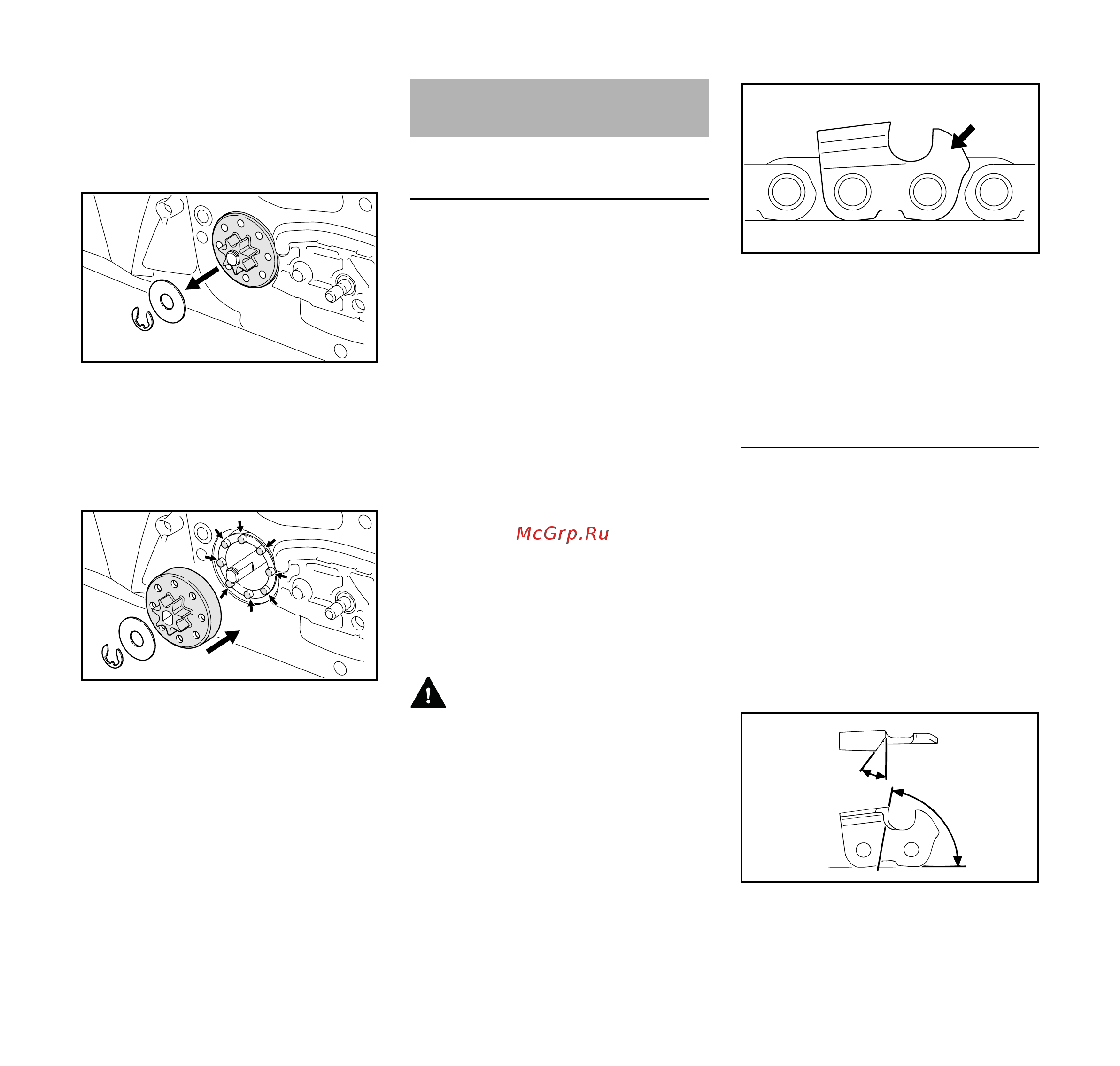

N С помощта на отвертка отделете
предпазния диск (1) от вала
N Свалете шайбата (2)
N Свалете верижното зъбно
колело (3)
N Поставете ново верижно зъбно
колело – внимавайте за това, че
направляващите щифтове на
червяка (виж стрелките) трябва
да влизат в предвидените за това
отвори на верижното зъбно
колело верижното зъбно колело и
изтласкайте верижното зъбно
колело до упор
N Монтирайте шайбата (2) и
предпазния диск (1)
С добре заточена режеща верига се
реже лесно и спокойно
Добре заточената режеща верига се
врязва в дървото леко и без усилия.
Не работете никога със затъпена или
повредена верига – това води до
увеличено физическо натоварване на
тялото Ви, много силни вибрации,
незадоволителни резултати при
рязане и силно износване на
моторния трион.
N Почиствайте режещата верига
N Проверявайте режещата верига
за скъсване (или пукнатини) на
отделните звена и за повредени
нитове
N Повредените или износени части
на веригата подновявайте и
напасвайте тези части по
формата и степента на износване
на останалите части – и
съответно ги дообработвайте
ПРЕДУПРЕЖДЕНИЕ
Непременно спазвайте дадените по-
долу ъгли и размери. Една
неправилно заточена режеща верига
– особено твърде нисък ограничител
на подаването – може да доведе до
повишена тенденция към обратен
удар от страна на моторния трион –
опасност от нараняване!
Обозначението (a) на стъпката на
веригата е гравирано в участъка на
ограничителя на дълбочината на
рязане на всеки режещ зъб.
Използвайте само специални пили за
режещи вериги! Формата и нарезът
на други пили са неподходящи.
Класифицирането на диаметрите на
пилите става само според стъпката
на веригата – виж таблицата
"Инструменти за заточване".
При допълнително заточване на
режещата верига трябва да се
спазват ъглите на режещите зъбци.
A Ъгъл на заточване
B Преден ъгъл
3
3999BA021 KN
2
1
3999BA022 KN
1
2
3
Проверка и смяна на
верижното зъбно колело
Обозначение (a)Стъпка на
веригата
в
цолове
в mm
7 1/4 P 6,35
689BA027 KN
a
A
B
689BA021 KN
