MSA 160 C
български
357
Фирмата STIHL е единствен
производител
на моторни триони, направляващи
шини, режещи вериги и верижни
колела собствено производство.

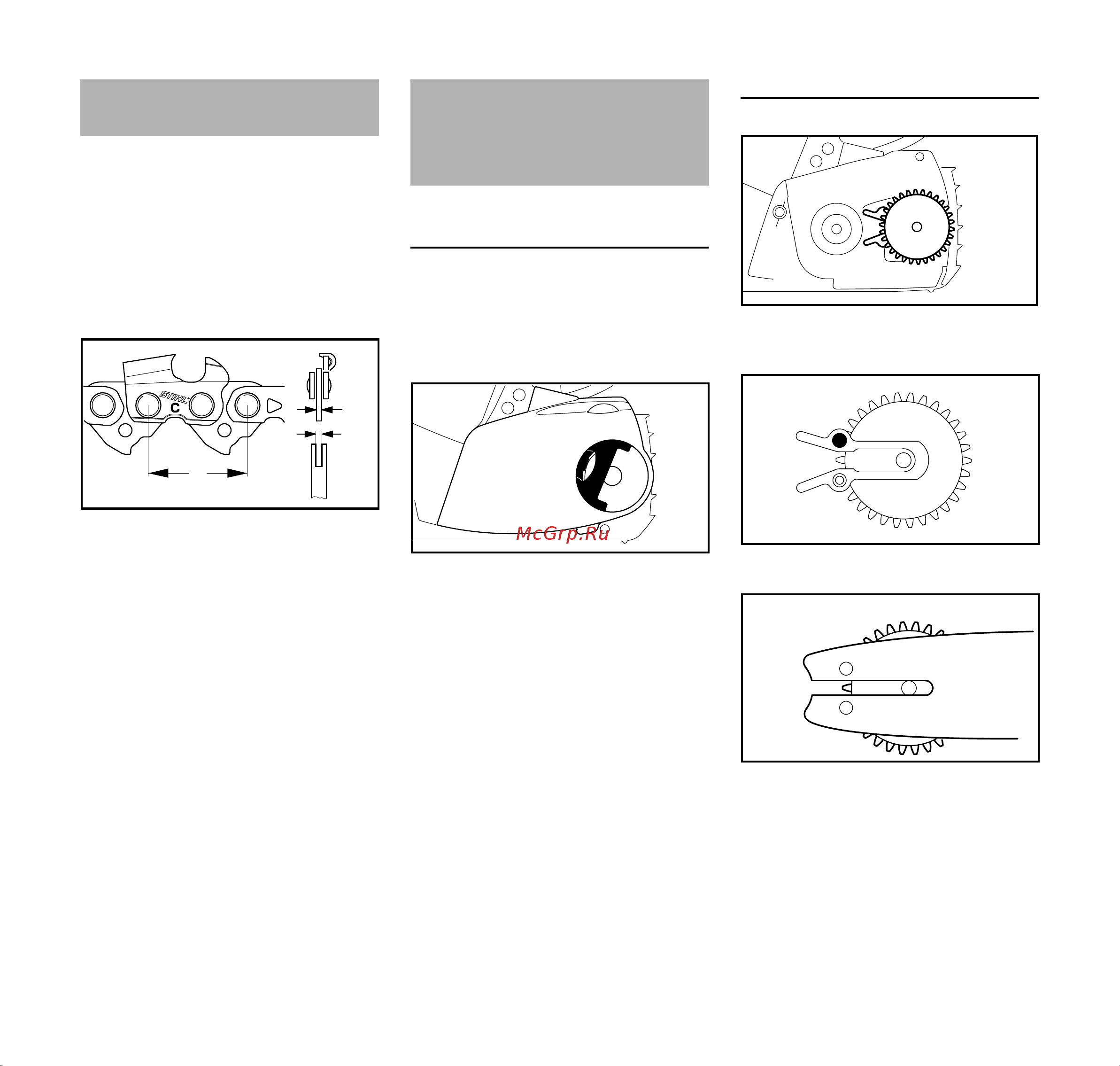

Режещите вериги, направляващите
шини и верижното колело образуват
режещата гарнитура.
– Режещата гарнитура в обхвата на
тази доставка е оптимално
приспособена за моторния трион.
– Дебелината на задвижващия
елемент (2) на режещата
верига (1) трябва да съвпада с
ширината на жлеба на водещата
шина (3)
При съчетаване на компоненти, които
не съвпадат, след съвсем кратко
време на работа режещата гарнитура
може да се повреди непоправимо.
Демонтирайте на капака на
верижното зъбно колело
N Поставете предпазителя на
ръката на позиция "ƒ"
N Извадете акумулатора
(батерията) от уреда
N Обърнете /отворете
ръкохватката (1) (докато зацепи)
N Завъртете крилчатата гайка (2)
наляво, докато се окачи хлабаво
в капака на верижното зъбно
колело (3)
N Свалете капака на верижното
зъбно колело (3)
Монтаж на опъвателната шайба
N Свалете опъвателната шайба (1)
и я обърнете
N Отвъртете винта (2)
N Позиционирайте опъвателната
шайба (1) и направляващата
шина (3) една към друга
Режеща гарнитура
001BA191 KN
1
2
3
a
t = a : 2
Монтаж на
направляващата шина и на
режещата верига (бързо
опъване на веригата)
1
3999BA001 KN
3
2
1
3999BA029 KN
2310BA015 KN
2
1
3
2310BA016 KN
