www.pilotage-rc.com
13
CONNECTIONS

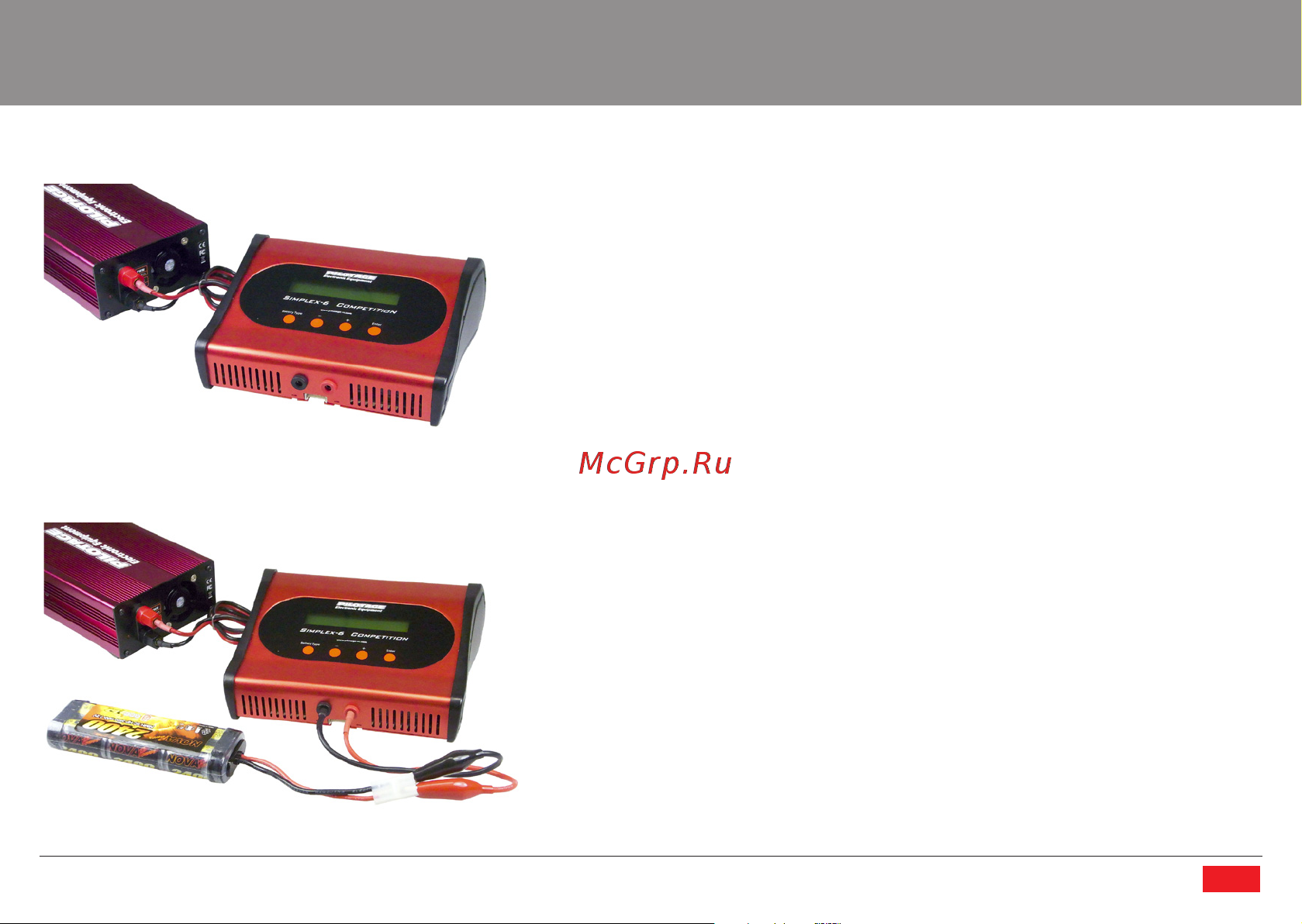

Connect the charger to a power supply:
Connect the input power leads to a 12V deep cycle battery or regulated power
supply. When connecting the charger to the 12V DC power supply or battery
ensure that the polarity (+, -) on the charger matches that of the power supply,
“+” connects to “+” and “-“ connects to “-“.
Note:
When you charge at the maximum rating, the minimum input current
required is 10A.
Connect batteries to the charger:
1. When charging NiCd or NiMH battery packs, connect the pack to the output
terminal. Charging leads with 4mm bullet connectors that match your
battery are widely available at hobby stores, hardware stores, and consumer
electronic suppliers. When connecting the charging lead to the output
socket of the charger, and when you attach the lead to the battery pack
ensure that polarity of the connection is correct.
