ПОДКЛЮЧЕНИЕ

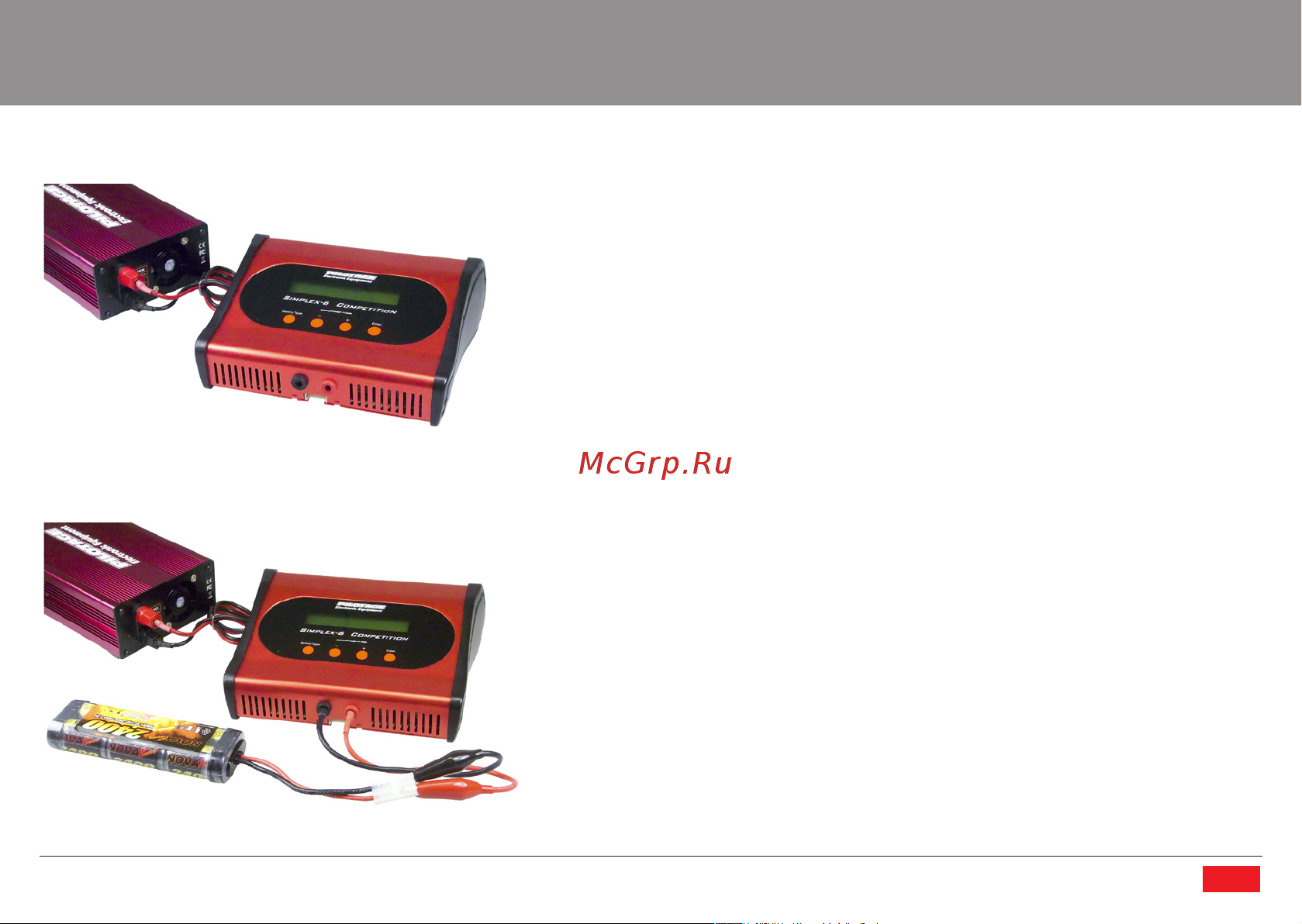

Подключение зарядного устройства к источнику питания:
Подключите стабилизированный источник питания постоянного
напряжения 11-18В к входным разъемам зарядного устройства. При
подключении зарядного устройства строго соблюдайте полярность,
соединяйте “+” источника питания с “+” зарядного устройства, и,
соответственно, “-“ источника питания с “-“ зарядного устройства.
ВНИМАНИЕ:
При максимальной нагрузке зарядного устройства, источник питания
должен обеспечивать необходимую мощность. Например: при
зарядке аккумулятора 2S LiPo током 10А, источник питания должен
обеспечивать мощность 84Вт (2S LiPo = 8.4В x 10A = 84Вт)
Подключение зарядного устройства к заряжаемому аккумулятору:
1. При зарядке NiCd /NiMH аккумуляторов, соблюдая полярность,
соедините разъем аккумулятора с разъемами для подключения
аккумулятора на корпусе зарядного устройства.
