42

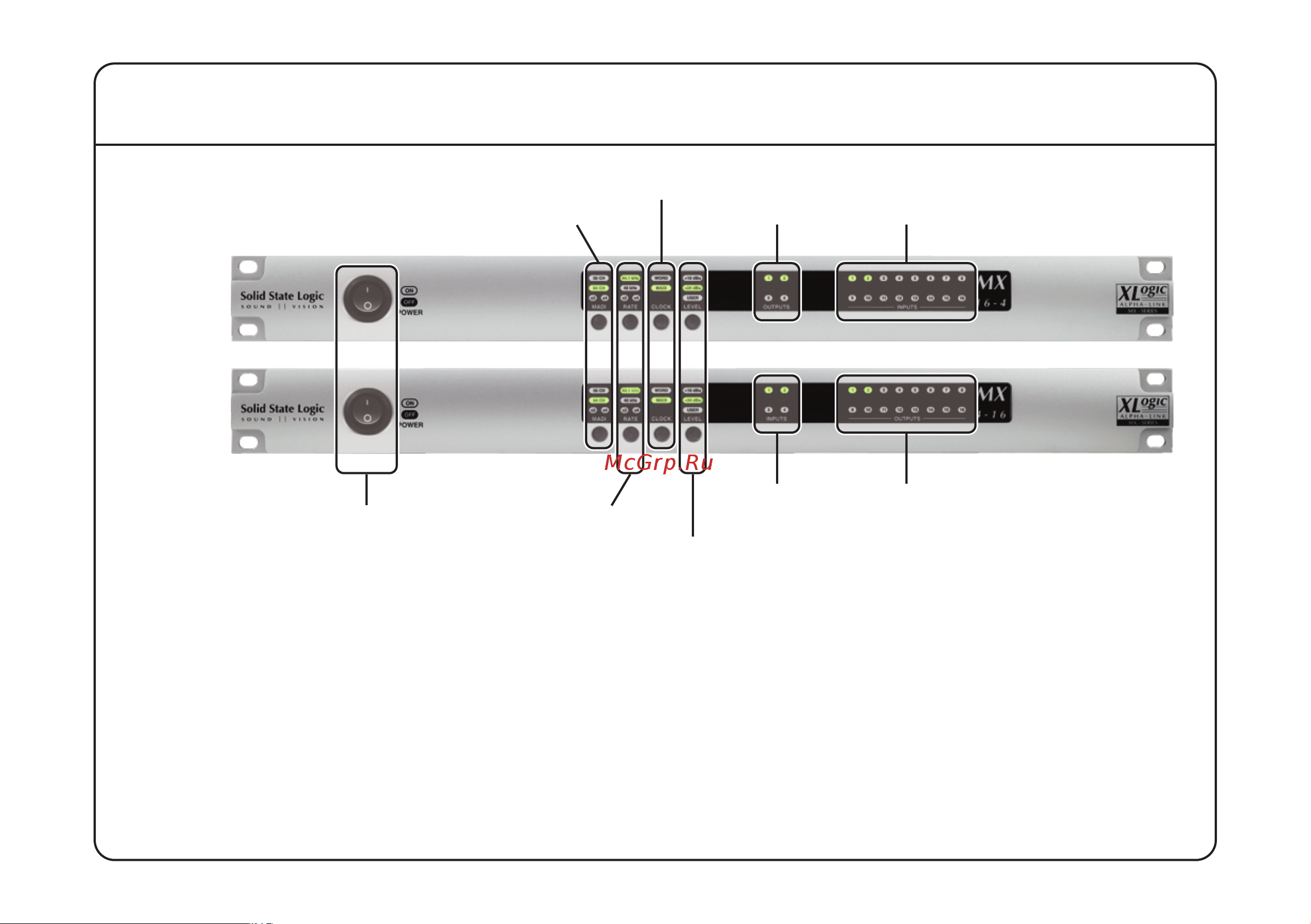

フロント・パネル
スイッチ
電源:MX16ユニットの電源を入れます。
MADIモード:接続したシステムと適合するためにMADIチャンネルおよびフレーム・パターンの設定/表示をします。
サンプル・レート:接続したシステムと適合するためにサンプル・レートの設定/表示をします。
クロック・ソース:クロック・ソースを選択します。ソースは、MADI、外部ワード・クロックまたはインターナルです。
アナログ・レベル:アナログ・レベルを設定します。0dBFS=+24dBu、+18dBuまたはユーザー定義レベル（+14dBu
から+22dBu）から選択することが可能です。
電源スイッチ
Alpha-Link
MX 16-4
Alpha-Link
MX 4-16
入力メーター出力メーター
入力メーター
出力メーター
クロック・ソース
アナログ・レベル
MADIモード
サンプル・レート
