EN
13

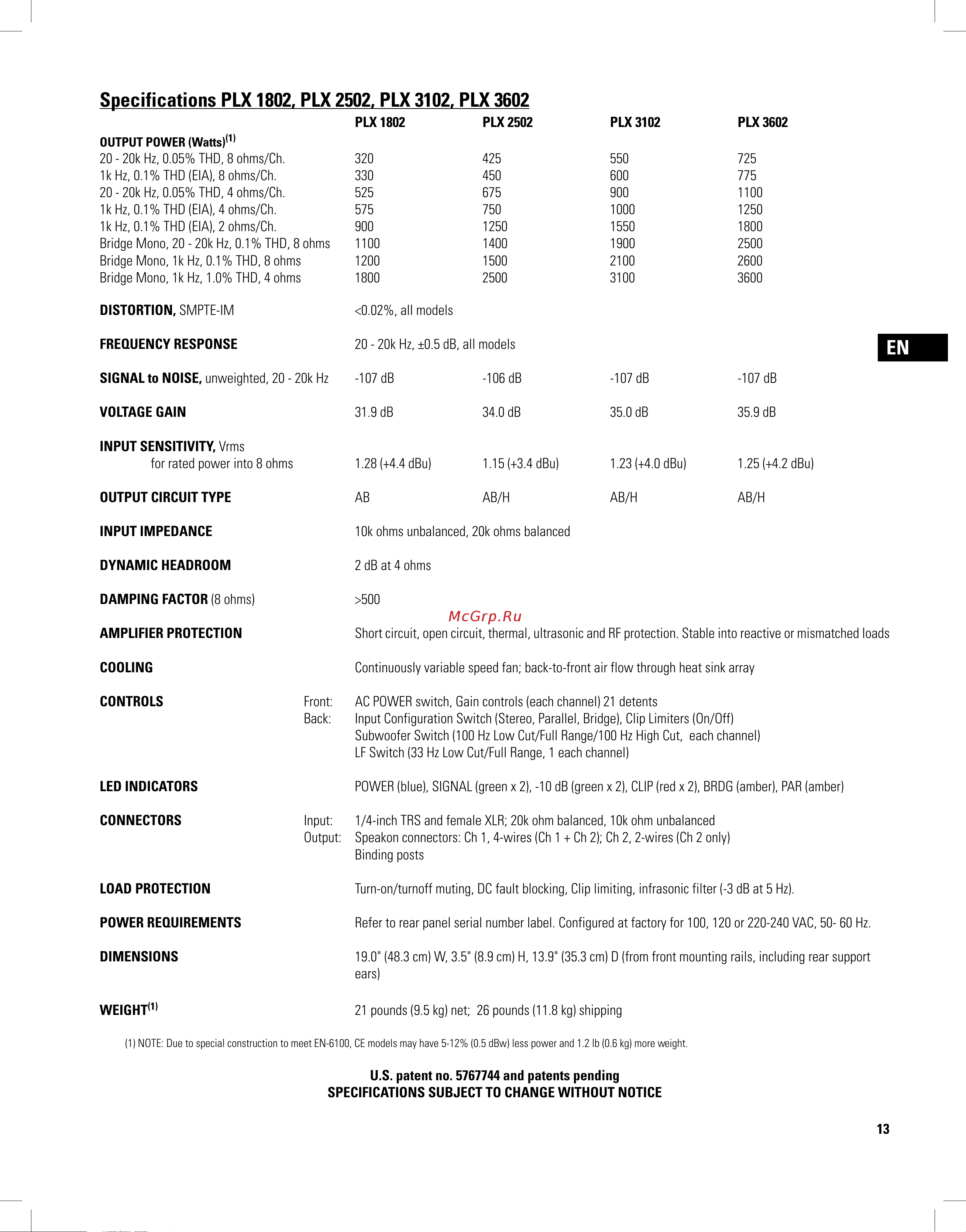

Specifications PLX 1802, PLX 2502, PLX 3102, PLX 3602
PLX 1802 PLX 2502 PLX 3102 PLX 3602
OUTPUT POWER (Watts)
(1)
20 - 20k Hz, 0.05% THD, 8 ohms/Ch. 320 425 550 725
1k Hz, 0.1% THD (EIA), 8 ohms/Ch. 330 450 600 775
20 - 20k Hz, 0.05% THD, 4 ohms/Ch. 525 675 900 1100
1k Hz, 0.1% THD (EIA), 4 ohms/Ch. 575 750 1000 1250
1k Hz, 0.1% THD (EIA), 2 ohms/Ch. 900 1250 1550 1800
Bridge Mono, 20 - 20k Hz, 0.1% THD, 8 ohms 1100 1400 1900 2500
Bridge Mono, 1k Hz, 0.1% THD, 8 ohms 1200 1500 2100 2600
Bridge Mono, 1k Hz, 1.0% THD, 4 ohms 1800 2500 3100 3600
DISTORTION, SMPTE-IM <0.02%, all models
FREQUENCY RESPONSE 20 - 20k Hz, ±0.5 dB, all models
SIGNAL to NOISE, unweighted, 20 - 20k Hz -107 dB -106 dB -107 dB -107 dB
VOLTAGE GAIN 31.9 dB 34.0 dB 35.0 dB 35.9 dB
INPUT SENSITIVITY, Vrms
for rated power into 8 ohms 1.28 (+4.4 dBu) 1.15 (+3.4 dBu) 1.23 (+4.0 dBu) 1.25 (+4.2 dBu)
OUTPUT CIRCUIT TYPE AB AB/H AB/H AB/H
INPUT IMPEDANCE 10k ohms unbalanced, 20k ohms balanced
DYNAMIC HEADROOM 2 dB at 4 ohms
DAMPING FACTOR (8 ohms) >500
AMPLIFIER PROTECTION Short circuit, open circuit, thermal, ultrasonic and RF protection. Stable into reactive or mismatched loads
COOLING Continuously variable speed fan; back-to-front air flow through heat sink array
CONTROLS Front: AC POWER switch, Gain controls (each channel) 21 detents
Back: Input Configuration Switch (Stereo, Parallel, Bridge), Clip Limiters (On/Off)
Subwoofer Switch (100 Hz Low Cut/Full Range/100 Hz High Cut, each channel)
LF Switch (33 Hz Low Cut/Full Range, 1 each channel)
LED INDICATORS POWER (blue), SIGNAL (green x 2), -10 dB (green x 2), CLIP (red x 2), BRDG (amber), PAR (amber)
CONNECTORS Input: 1/4-inch TRS and female XLR; 20k ohm balanced, 10k ohm unbalanced
Output: Speakon connectors: Ch 1, 4-wires (Ch 1 + Ch 2); Ch 2, 2-wires (Ch 2 only)
Binding posts
LOAD PROTECTION Turn-on/turnoff muting, DC fault blocking, Clip limiting, infrasonic filter (-3 dB at 5 Hz).
POWER REQUIREMENTS Refer to rear panel serial number label. Configured at factory for 100, 120 or 220-240 VAC, 50- 60 Hz.
DIMENSIONS 19.0" (48.3 cm) W, 3.5" (8.9 cm) H, 13.9" (35.3 cm) D (from front mounting rails, including rear support
ears)
WEIGHT
(1)
21 pounds (9.5 kg) net; 26 pounds (11.8 kg) shipping
(1) NOTE: Due to special construction to meet EN-6100, CE models may have 5-12% (0.5 dBw) less power and 1.2 lb (0.6 kg) more weight.
U.S. patent no. 5767744 and patents pending
SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE
