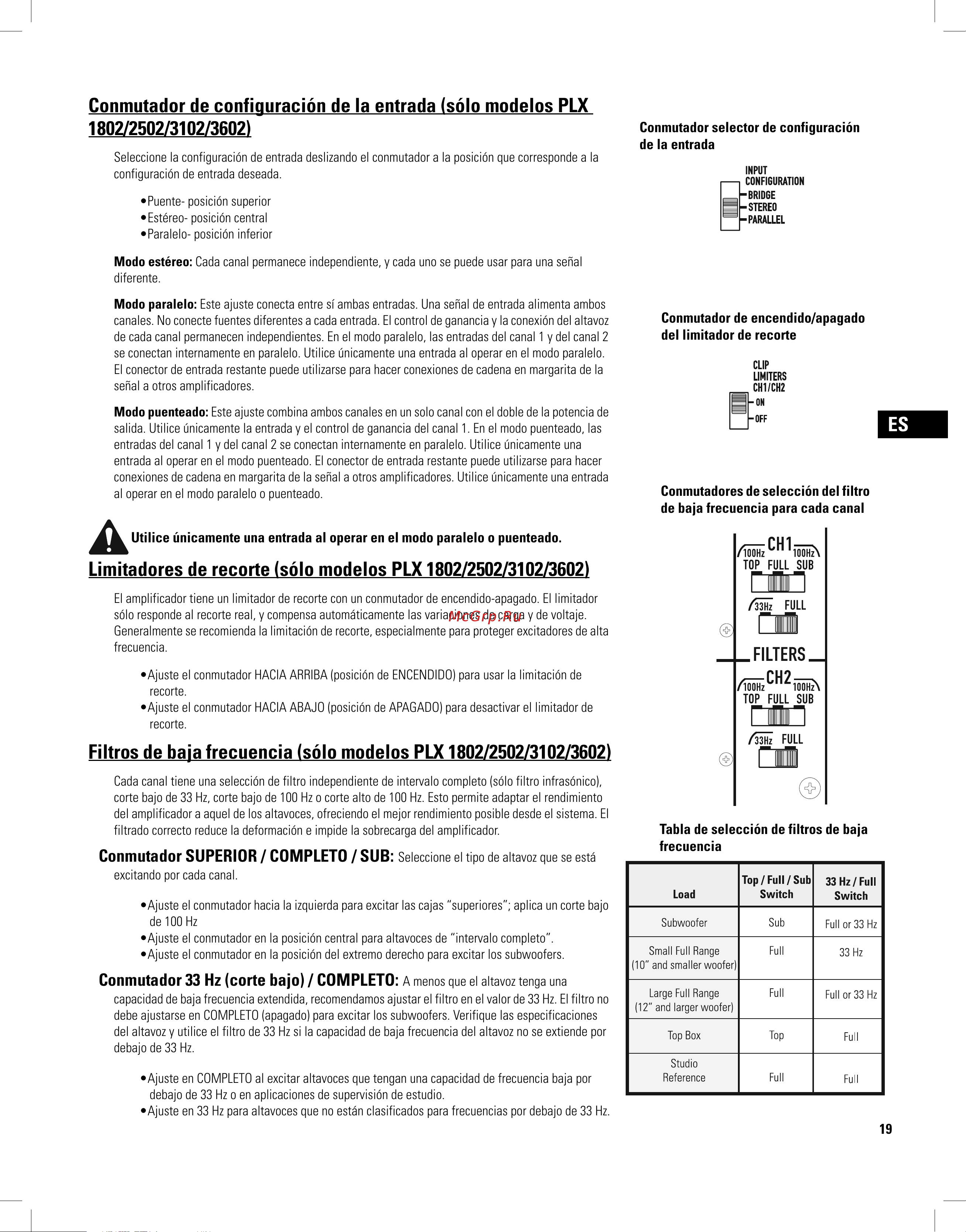

Conmutador selector de configuración
de la entrada
Conmutador de encendido/apagado
del limitador de recorte
Conmutadores de selección del filtro
de baja frecuencia para cada canal
Tabla de selección de filtros de baja
frecuencia
Conmutador de configuración de la entrada (sólo modelos PLX
1802/2502/3102/3602)
Seleccione la configuración de entrada deslizando el conmutador a la posición que corresponde a la
configuración de entrada deseada.
•Puente- posición superior
•Estéreo- posición central
•Paralelo- posición inferior
Modo estéreo: Cada canal permanece independiente, y cada uno se puede usar para una señal
diferente.
Modo paralelo: Este ajuste conecta entre sí ambas entradas. Una señal de entrada alimenta ambos
canales. No conecte fuentes diferentes a cada entrada. El control de ganancia y la conexión del altavoz
de cada canal permanecen independientes. En el modo paralelo, las entradas del canal 1 y del canal 2
se conectan internamente en paralelo. Utilice únicamente una entrada al operar en el modo paralelo.
El conector de entrada restante puede utilizarse para hacer conexiones de cadena en margarita de la
señal a otros amplificadores.
Modo puenteado: Este ajuste combina ambos canales en un solo canal con el doble de la potencia de
salida. Utilice únicamente la entrada y el control de ganancia del canal 1. En el modo puenteado, las
entradas del canal 1 y del canal 2 se conectan internamente en paralelo. Utilice únicamente una
entrada al operar en el modo puenteado. El conector de entrada restante puede utilizarse para hacer
conexiones de cadena en margarita de la señal a otros amplificadores. Utilice únicamente una entrada
al operar en el modo paralelo o puenteado.
Utilice únicamente una entrada al operar en el modo paralelo o puenteado.
Limitadores de recorte (sólo modelos PLX 1802/2502/3102/3602)
El amplificador tiene un limitador de recorte con un conmutador de encendido-apagado. El limitador
sólo responde al recorte real, y compensa automáticamente las variaciones de carga y de voltaje.
Generalmente se recomienda la limitación de recorte, especialmente para proteger excitadores de alta
frecuencia.
•Ajuste el conmutador HACIA ARRIBA (posición de ENCENDIDO) para usar la limitación de
recorte.
•Ajuste el conmutador HACIA ABAJO (posición de APAGADO) para desactivar el limitador de
recorte.
Filtros de baja frecuencia (sólo modelos PLX 1802/2502/3102/3602)
Cada canal tiene una selección de filtro independiente de intervalo completo (sólo filtro infrasónico),
corte bajo de 33 Hz, corte bajo de 100 Hz o corte alto de 100 Hz. Esto permite adaptar el rendimiento
del amplificador a aquel de los altavoces, ofreciendo el mejor rendimiento posible desde el sistema. El
filtrado correcto reduce la deformación e impide la sobrecarga del amplificador.
Conmutador SUPERIOR / COMPLETO / SUB: Seleccione el tipo de altavoz que se está
excitando por cada canal.
•Ajuste el conmutador hacia la izquierda para excitar las cajas “superiores”; aplica un corte bajo
de 100 Hz
•Ajuste el conmutador en la posición central para altavoces de “intervalo completo”.
•Ajuste el conmutador en la posición del extremo derecho para excitar los subwoofers.
Conmutador 33 Hz (corte bajo) / COMPLETO: A menos que el altavoz tenga una
capacidad de baja frecuencia extendida, recomendamos ajustar el filtro en el valor de 33 Hz. El filtro no
debe ajustarse en COMPLETO (apagado) para excitar los subwoofers. Verifique las especificaciones
del altavoz y utilice el filtro de 33 Hz si la capacidad de baja frecuencia del altavoz no se extiende por
debajo de 33 Hz.
•Ajuste en COMPLETO al excitar altavoces que tengan una capacidad de frecuencia baja por
debajo de 33 Hz o en aplicaciones de supervisión de estudio.
•Ajuste en 33 Hz para altavoces que no están clasificados para frecuencias por debajo de 33 Hz.
