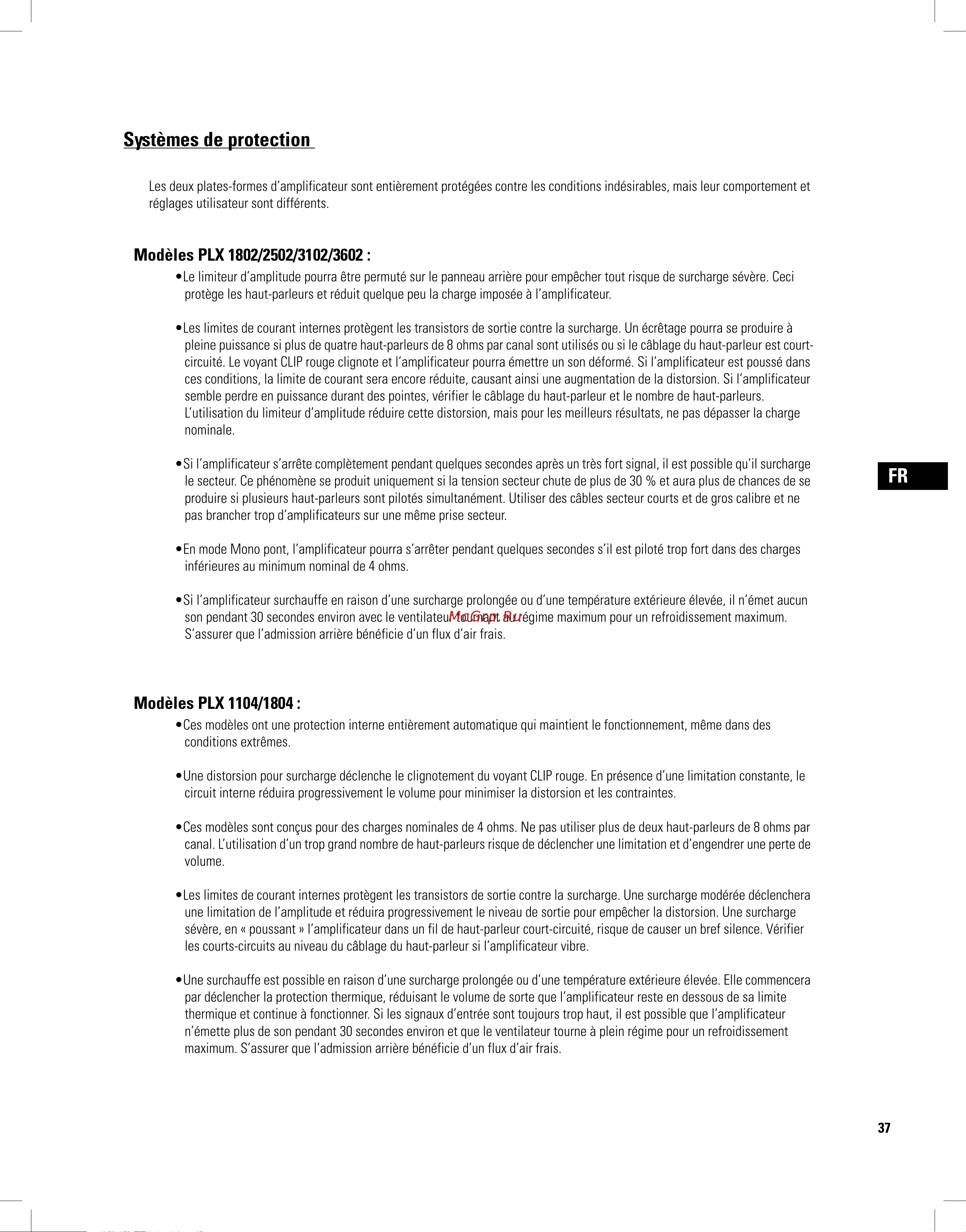

QSC PLX3102 [37/68] Systèmes de protection

Systèmes de protection

Les deux plates-formes d’amplificateur sont entièrement protégées contre les conditions indésirables, mais leur comportement et

réglages utilisateur sont différents.

Modèles PLX 1802/2502/3102/3602 :

•Le limiteur d’amplitude pourra être permuté sur le panneau arrière pour empêcher tout risque de surcharge sévère. Ceci

protège les haut-parleurs et réduit quelque peu la charge imposée à l’amplificateur.

•Les limites de courant internes protègent les transistors de sortie contre la surcharge. Un écrêtage pourra se produire à

pleine puissance si plus de quatre haut-parleurs de 8 ohms par canal sont utilisés ou si le câblage du haut-parleur est court-

circuité. Le voyant CLIP rouge clignote et l’amplificateur pourra émettre un son déformé. Si l’amplificateur est poussé dans

ces conditions, la limite de courant sera encore réduite, causant ainsi une augmentation de la distorsion. Si l’amplificateur

semble perdre en puissance durant des pointes, vérifier le câblage du haut-parleur et le nombre de haut-parleurs.

L’utilisation du limiteur d’amplitude réduire cette distorsion, mais pour les meilleurs résultats, ne pas dépasser la charge

nominale.

•Si l’amplificateur s’arrête complètement pendant quelques secondes après un très fort signal, il est possible qu’il surcharge

le secteur. Ce phénomène se produit uniquement si la tension secteur chute de plus de 30 % et aura plus de chances de se

produire si plusieurs haut-parleurs sont pilotés simultanément. Utiliser des câbles secteur courts et de gros calibre et ne

pas brancher trop d’amplificateurs sur une même prise secteur.

•En mode Mono pont, l’amplificateur pourra s’arrêter pendant quelques secondes s’il est piloté trop fort dans des charges

inférieures au minimum nominal de 4 ohms.

•Si l’amplificateur surchauffe en raison d’une surcharge prolongée ou d’une température extérieure élevée, il n’émet aucun

son pendant 30 secondes environ avec le ventilateur tournant au régime maximum pour un refroidissement maximum.

S’assurer que l’admission arrière bénéficie d’un flux d’air frais.

Modèles PLX 1104/1804 :

•Ces modèles ont une protection interne entièrement automatique qui maintient le fonctionnement, même dans des

conditions extrêmes.

•Une distorsion pour surcharge déclenche le clignotement du voyant CLIP rouge. En présence d’une limitation constante, le

circuit interne réduira progressivement le volume pour minimiser la distorsion et les contraintes.

•Ces modèles sont conçus pour des charges nominales de 4 ohms. Ne pas utiliser plus de deux haut-parleurs de 8 ohms par

canal. L’utilisation d’un trop grand nombre de haut-parleurs risque de déclencher une limitation et d’engendrer une perte de

volume.

•Les limites de courant internes protègent les transistors de sortie contre la surcharge. Une surcharge modérée déclenchera

une limitation de l’amplitude et réduira progressivement le niveau de sortie pour empêcher la distorsion. Une surcharge

sévère, en « poussant » l’amplificateur dans un fil de haut-parleur court-circuité, risque de causer un bref silence. Vérifier

les courts-circuits au niveau du câblage du haut-parleur si l’amplificateur vibre.

•Une surchauffe est possible en raison d’une surcharge prolongée ou d’une température extérieure élevée. Elle commencera

par déclencher la protection thermique, réduisant le volume de sorte que l’amplificateur reste en dessous de sa limite

thermique et continue à fonctionner. Si les signaux d’entrée sont toujours trop haut, il est possible que l’amplificateur

n’émette plus de son pendant 30 secondes environ et que le ventilateur tourne à plein régime pour un refroidissement

maximum. S’assurer que l’admission arrière bénéficie d’un flux d’air frais.
