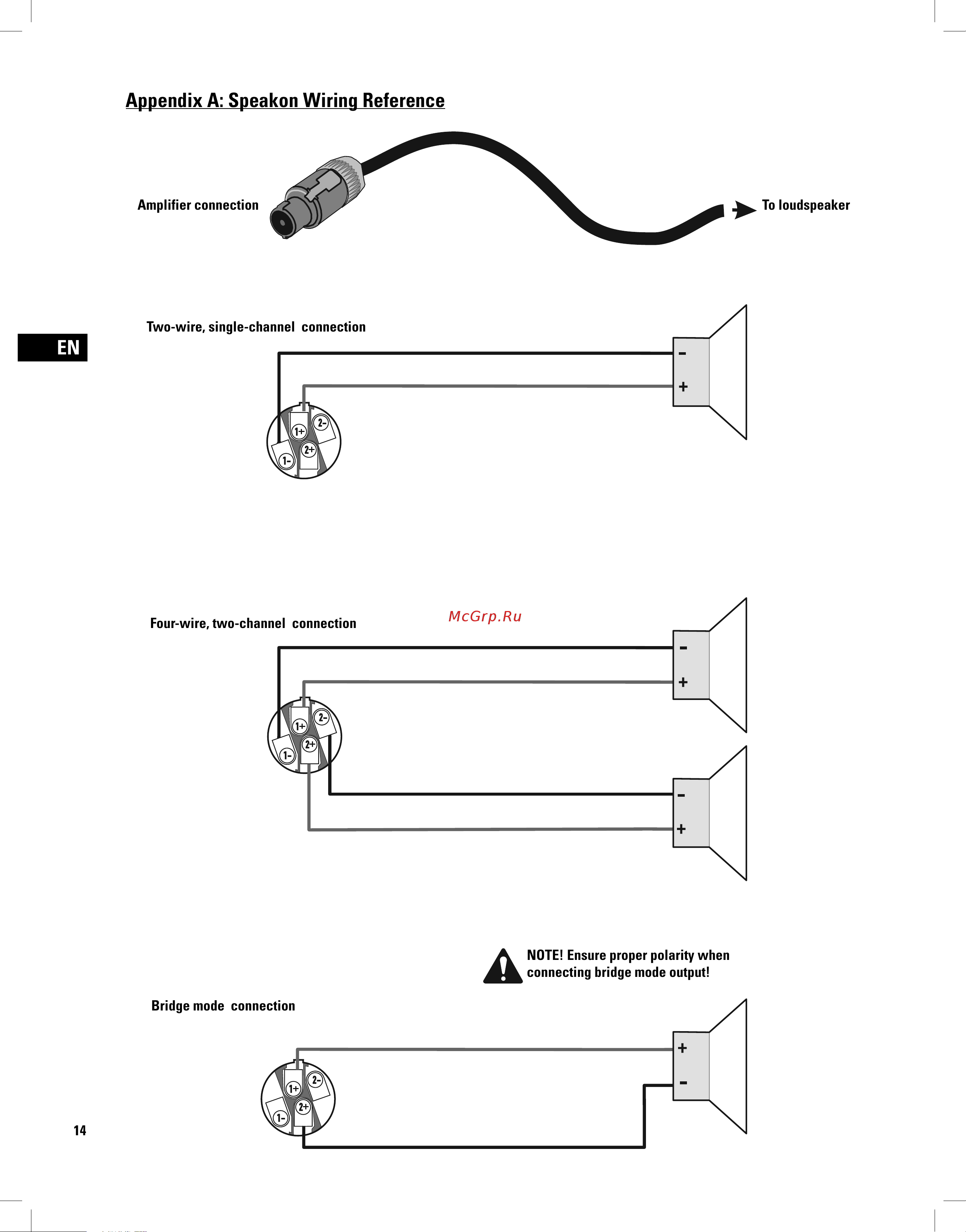

Appendix A: Speakon Wiring Reference
Amplifier connection
To loudspeaker
Two-wire, single-channel connection
Four-wire, two-channel connection
Bridge mode connection
NOTE! Ensure proper polarity when
connecting bridge mode output!
