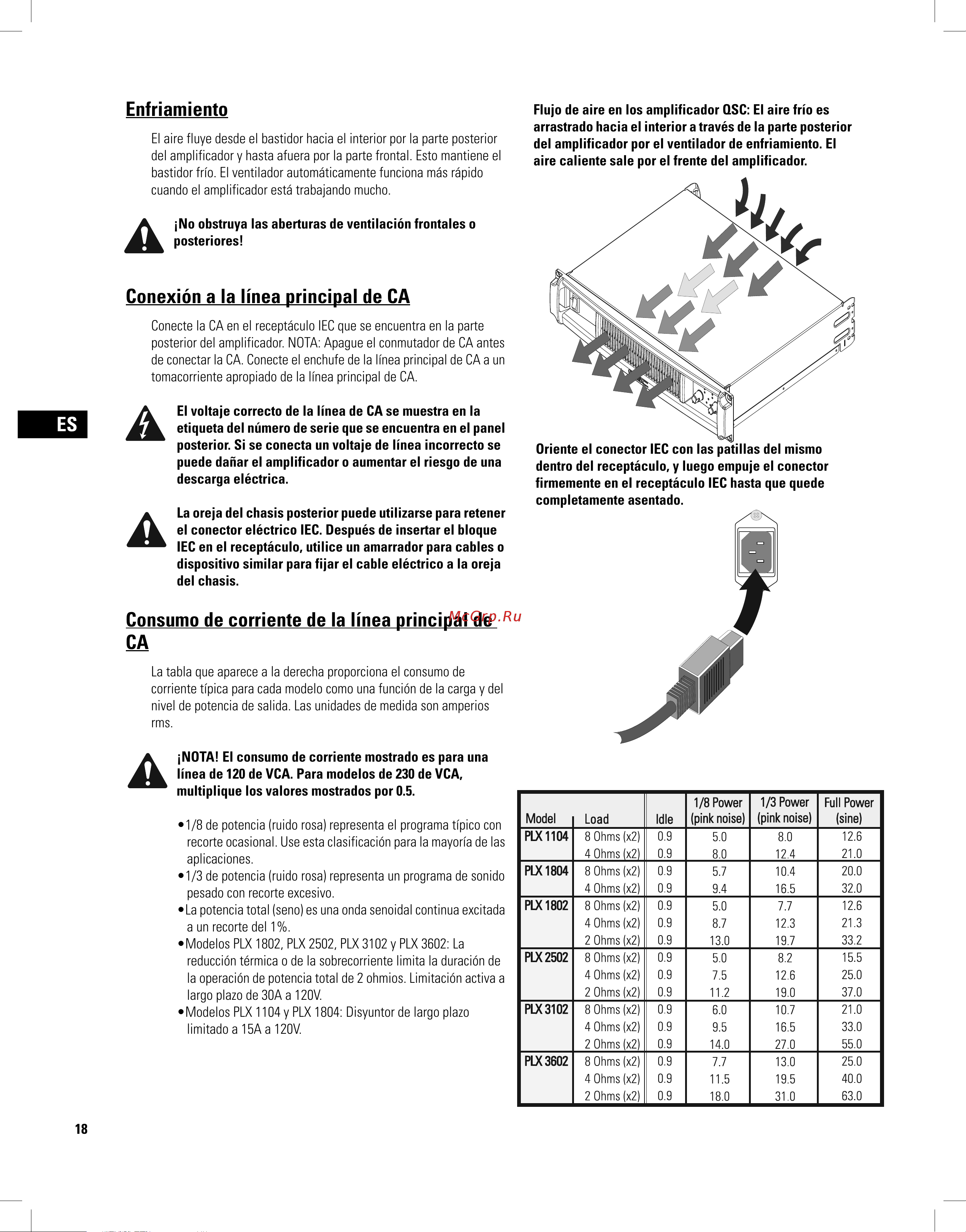

![QSC PLX3102 [18/68] Conexión a la línea principal de ca](/views2/2008468/page18/bg12.png)
ES
18
Enfriamiento
El aire fluye desde el bastidor hacia el interior por la parte posterior
del amplificador y hasta afuera por la parte frontal. Esto mantiene el
bastidor frío. El ventilador automáticamente funciona más rápido
cuando el amplificador está trabajando mucho.
¡No obstruya las aberturas de ventilación frontales o
posteriores!
Conexión a la línea principal de CA
Conecte la CA en el receptáculo IEC que se encuentra en la parte
posterior del amplificador. NOTA: Apague el conmutador de CA antes
de conectar la CA. Conecte el enchufe de la línea principal de CA a un
tomacorriente apropiado de la línea principal de CA.
El voltaje correcto de la línea de CA se muestra en la
etiqueta del número de serie que se encuentra en el panel
posterior. Si se conecta un voltaje de línea incorrecto se
puede dañar el amplificador o aumentar el riesgo de una
descarga eléctrica.
La oreja del chasis posterior puede utilizarse para retener
el conector eléctrico IEC. Después de insertar el bloque
IEC en el receptáculo, utilice un amarrador para cables o
dispositivo similar para fijar el cable eléctrico a la oreja
del chasis.
Consumo de corriente de la línea principal de
CA
La tabla que aparece a la derecha proporciona el consumo de
corriente típica para cada modelo como una función de la carga y del
nivel de potencia de salida. Las unidades de medida son amperios
rms.
¡NOTA! El consumo de corriente mostrado es para una
línea de 120 de VCA. Para modelos de 230 de VCA,
multiplique los valores mostrados por 0.5.
•1/8 de potencia (ruido rosa) representa el programa típico con
recorte ocasional. Use esta clasificación para la mayoría de las
aplicaciones.
•1/3 de potencia (ruido rosa) representa un programa de sonido
pesado con recorte excesivo.
•La potencia total (seno) es una onda senoidal continua excitada
a un recorte del 1%.
•Modelos PLX 1802, PLX 2502, PLX 3102 y PLX 3602: La
reducción térmica o de la sobrecorriente limita la duración de
la operación de potencia total de 2 ohmios. Limitación activa a
largo plazo de 30A a 120V.
•Modelos PLX 1104 y PLX 1804: Disyuntor de largo plazo
limitado a 15A a 120V.
Flujo de aire en los amplificador QSC: El aire frío es
arrastrado hacia el interior a través de la parte posterior
del amplificador por el ventilador de enfriamiento. El
aire caliente sale por el frente del amplificador.
Oriente el conector IEC con las patillas del mismo
dentro del receptáculo, y luego empuje el conector
firmemente en el receptáculo IEC hasta que quede
completamente asentado.
