FR
38

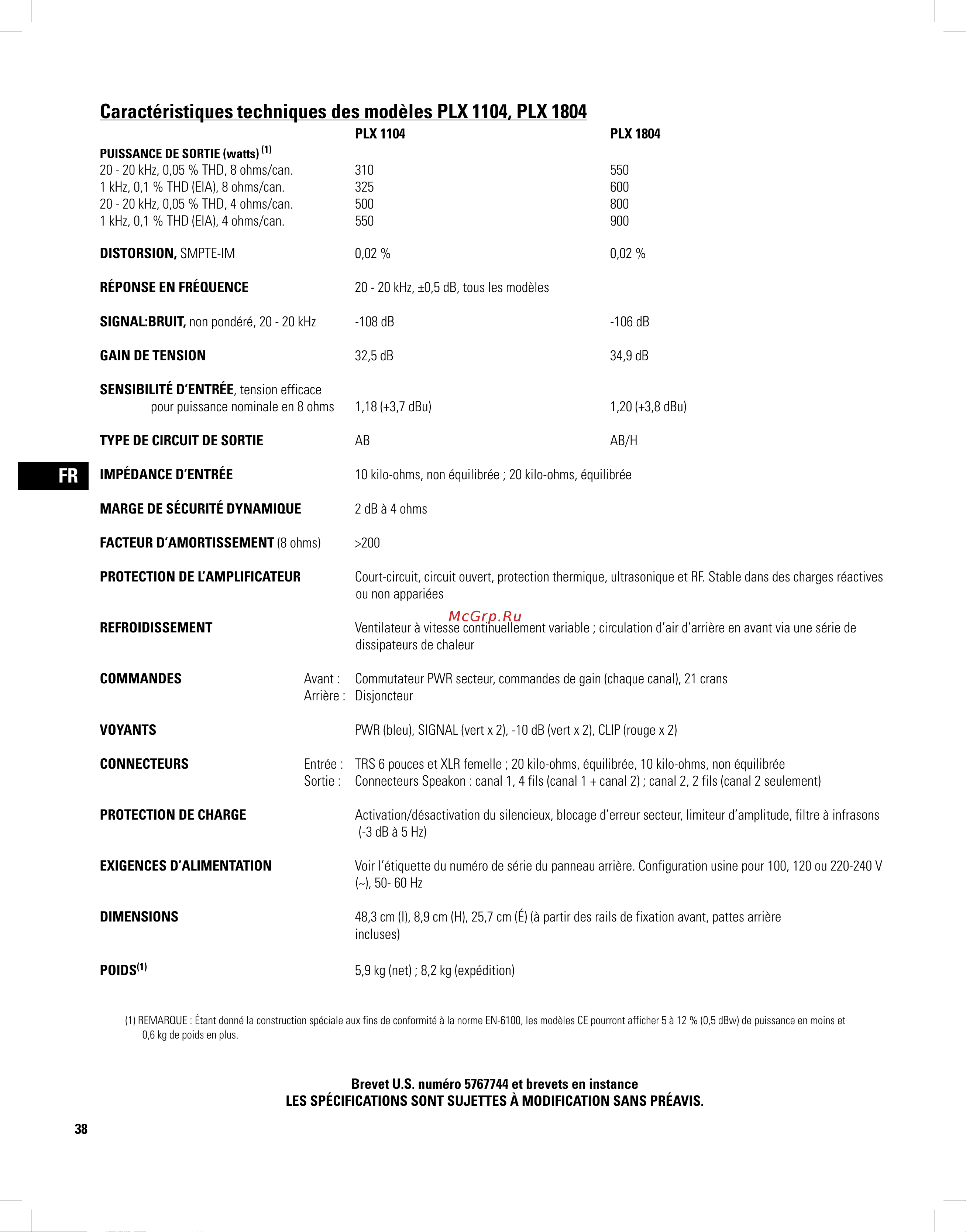

Caractéristiques techniques des modèles PLX 1104, PLX 1804
PLX 1104 PLX 1804
PUISSANCE DE SORTIE (watts)
(1)
20 - 20 kHz, 0,05 % THD, 8 ohms/can. 310 550
1 kHz, 0,1 % THD (EIA), 8 ohms/can. 325 600
20 - 20 kHz, 0,05 % THD, 4 ohms/can. 500 800
1 kHz, 0,1 % THD (EIA), 4 ohms/can. 550 900
DISTORSION, SMPTE-IM 0,02 % 0,02 %
RÉPONSE EN FRÉQUENCE 20 - 20 kHz, ±0,5 dB, tous les modèles
SIGNAL:BRUIT, non pondéré, 20 - 20 kHz -108 dB -106 dB
GAIN DE TENSION 32,5 dB 34,9 dB
SENSIBILITÉ D’ENTRÉE, tension efficace
pour puissance nominale en 8 ohms 1,18 (+3,7 dBu) 1,20 (+3,8 dBu)
TYPE DE CIRCUIT DE SORTIE AB AB/H
IMPÉDANCE D’ENTRÉE 10 kilo-ohms, non équilibrée ; 20 kilo-ohms, équilibrée
MARGE DE SÉCURITÉ DYNAMIQUE 2 dB à 4 ohms
FACTEUR D’AMORTISSEMENT (8 ohms) >200
PROTECTION DE L’AMPLIFICATEUR Court-circuit, circuit ouvert, protection thermique, ultrasonique et RF. Stable dans des charges réactives
ou non appariées
REFROIDISSEMENT Ventilateur à vitesse continuellement variable ; circulation d’air d’arrière en avant via une série de
dissipateurs de chaleur
COMMANDES Avant : Commutateur PWR secteur, commandes de gain (chaque canal), 21 crans
Arrière : Disjoncteur
VOYANTS PWR (bleu), SIGNAL (vert x 2), -10 dB (vert x 2), CLIP (rouge x 2)
CONNECTEURS Entrée : TRS 6 pouces et XLR femelle ; 20 kilo-ohms, équilibrée, 10 kilo-ohms, non équilibrée
Sortie : Connecteurs Speakon : canal 1, 4 fils (canal 1 + canal 2) ; canal 2, 2 fils (canal 2 seulement)
PROTECTION DE CHARGE Activation/désactivation du silencieux, blocage d’erreur secteur, limiteur d’amplitude, filtre à infrasons
(-3 dB à 5 Hz)
EXIGENCES D’ALIMENTATION Voir l’étiquette du numéro de série du panneau arrière. Configuration usine pour 100, 120 ou 220-240 V
(~), 50- 60 Hz
DIMENSIONS 48,3 cm (l), 8,9 cm (H), 25,7 cm (É) (à partir des rails de fixation avant, pattes arrière
incluses)
POIDS
(1)
5,9 kg (net) ; 8,2 kg (expédition)
(1) REMARQUE : Étant donné la construction spéciale aux fins de conformité à la norme EN-6100, les modèles CE pourront afficher 5 à 12 % (0,5 dBw) de puissance en moins et
0,6 kg de poids en plus.
Brevet U.S. numéro 5767744 et brevets en instance
LES SPÉCIFICATIONS SONT SUJETTES À MODIFICATION SANS PRÉAVIS.
