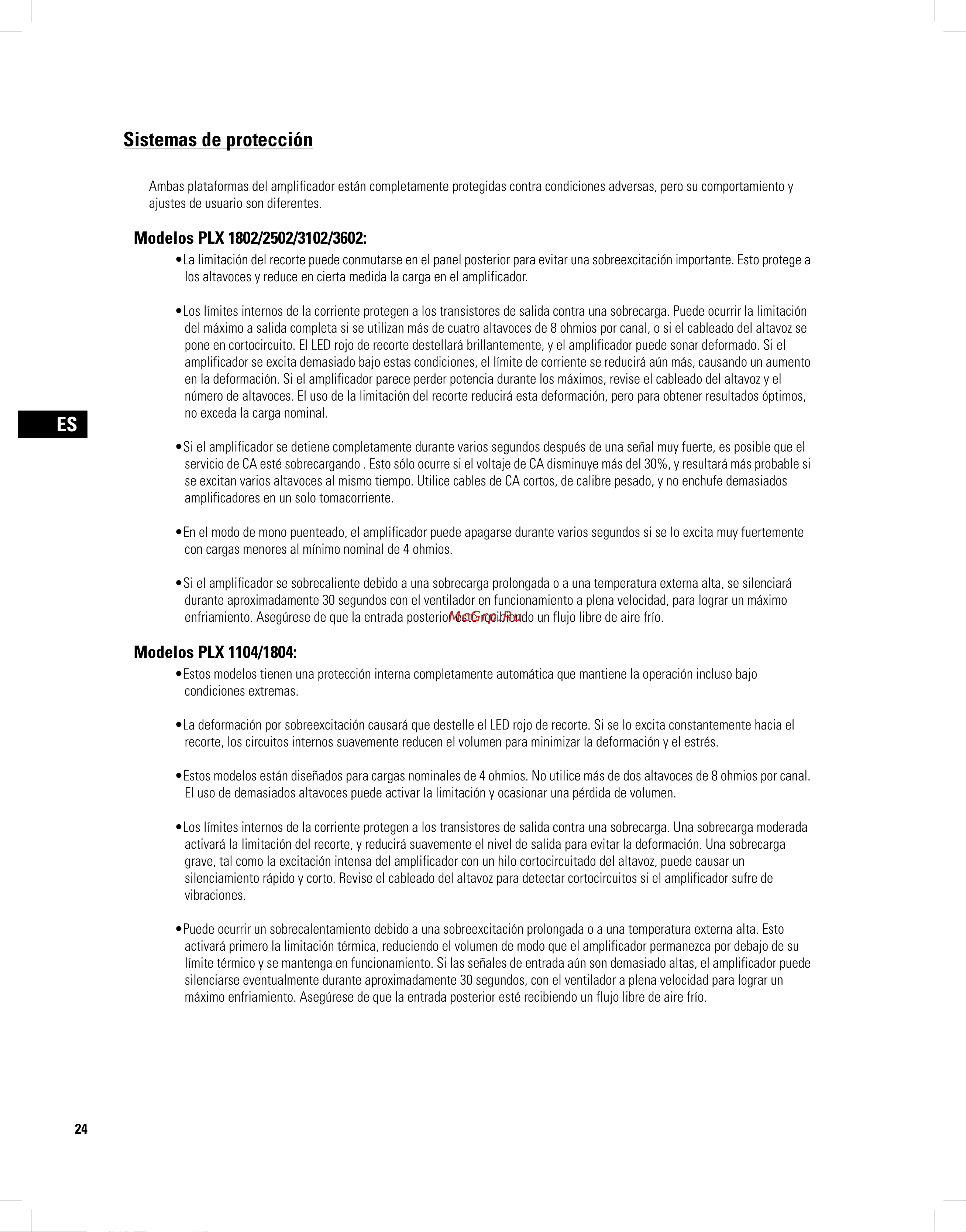

QSC PLX3102 [24/68] Sistemas de protección
![QSC PLX3102 [24/68] Sistemas de protección](/views2/2008468/page24/bg18.png)
ES
24
Sistemas de protección
Ambas plataformas del amplificador están completamente protegidas contra condiciones adversas, pero su comportamiento y
ajustes de usuario son diferentes.
Modelos PLX 1802/2502/3102/3602:
•La limitación del recorte puede conmutarse en el panel posterior para evitar una sobreexcitación importante. Esto protege a
los altavoces y reduce en cierta medida la carga en el amplificador.
•Los límites internos de la corriente protegen a los transistores de salida contra una sobrecarga. Puede ocurrir la limitación
del máximo a salida completa si se utilizan más de cuatro altavoces de 8 ohmios por canal, o si el cableado del altavoz se
pone en cortocircuito. El LED rojo de recorte destellará brillantemente, y el amplificador puede sonar deformado. Si el
amplificador se excita demasiado bajo estas condiciones, el límite de corriente se reducirá aún más, causando un aumento
en la deformación. Si el amplificador parece perder potencia durante los máximos, revise el cableado del altavoz y el
número de altavoces. El uso de la limitación del recorte reducirá esta deformación, pero para obtener resultados óptimos,
no exceda la carga nominal.
•Si el amplificador se detiene completamente durante varios segundos después de una señal muy fuerte, es posible que el
servicio de CA esté sobrecargando . Esto sólo ocurre si el voltaje de CA disminuye más del 30%, y resultará más probable si
se excitan varios altavoces al mismo tiempo. Utilice cables de CA cortos, de calibre pesado, y no enchufe demasiados
amplificadores en un solo tomacorriente.
•En el modo de mono puenteado, el amplificador puede apagarse durante varios segundos si se lo excita muy fuertemente
con cargas menores al mínimo nominal de 4 ohmios.
•Si el amplificador se sobrecaliente debido a una sobrecarga prolongada o a una temperatura externa alta, se silenciará
durante aproximadamente 30 segundos con el ventilador en funcionamiento a plena velocidad, para lograr un máximo
enfriamiento. Asegúrese de que la entrada posterior esté recibiendo un flujo libre de aire frío.
Modelos PLX 1104/1804:
•Estos modelos tienen una protección interna completamente automática que mantiene la operación incluso bajo
condiciones extremas.
•La deformación por sobreexcitación causará que destelle el LED rojo de recorte. Si se lo excita constantemente hacia el
recorte, los circuitos internos suavemente reducen el volumen para minimizar la deformación y el estrés.
•Estos modelos están diseñados para cargas nominales de 4 ohmios. No utilice más de dos altavoces de 8 ohmios por canal.
El uso de demasiados altavoces puede activar la limitación y ocasionar una pérdida de volumen.
•Los límites internos de la corriente protegen a los transistores de salida contra una sobrecarga. Una sobrecarga moderada
activará la limitación del recorte, y reducirá suavemente el nivel de salida para evitar la deformación. Una sobrecarga
grave, tal como la excitación intensa del amplificador con un hilo cortocircuitado del altavoz, puede causar un
silenciamiento rápido y corto. Revise el cableado del altavoz para detectar cortocircuitos si el amplificador sufre de
vibraciones.
•Puede ocurrir un sobrecalentamiento debido a una sobreexcitación prolongada o a una temperatura externa alta. Esto
activará primero la limitación térmica, reduciendo el volumen de modo que el amplificador permanezca por debajo de su
límite térmico y se mantenga en funcionamiento. Si las señales de entrada aún son demasiado altas, el amplificador puede
silenciarse eventualmente durante aproximadamente 30 segundos, con el ventilador a plena velocidad para lograr un
máximo enfriamiento. Asegúrese de que la entrada posterior esté recibiendo un flujo libre de aire frío.
