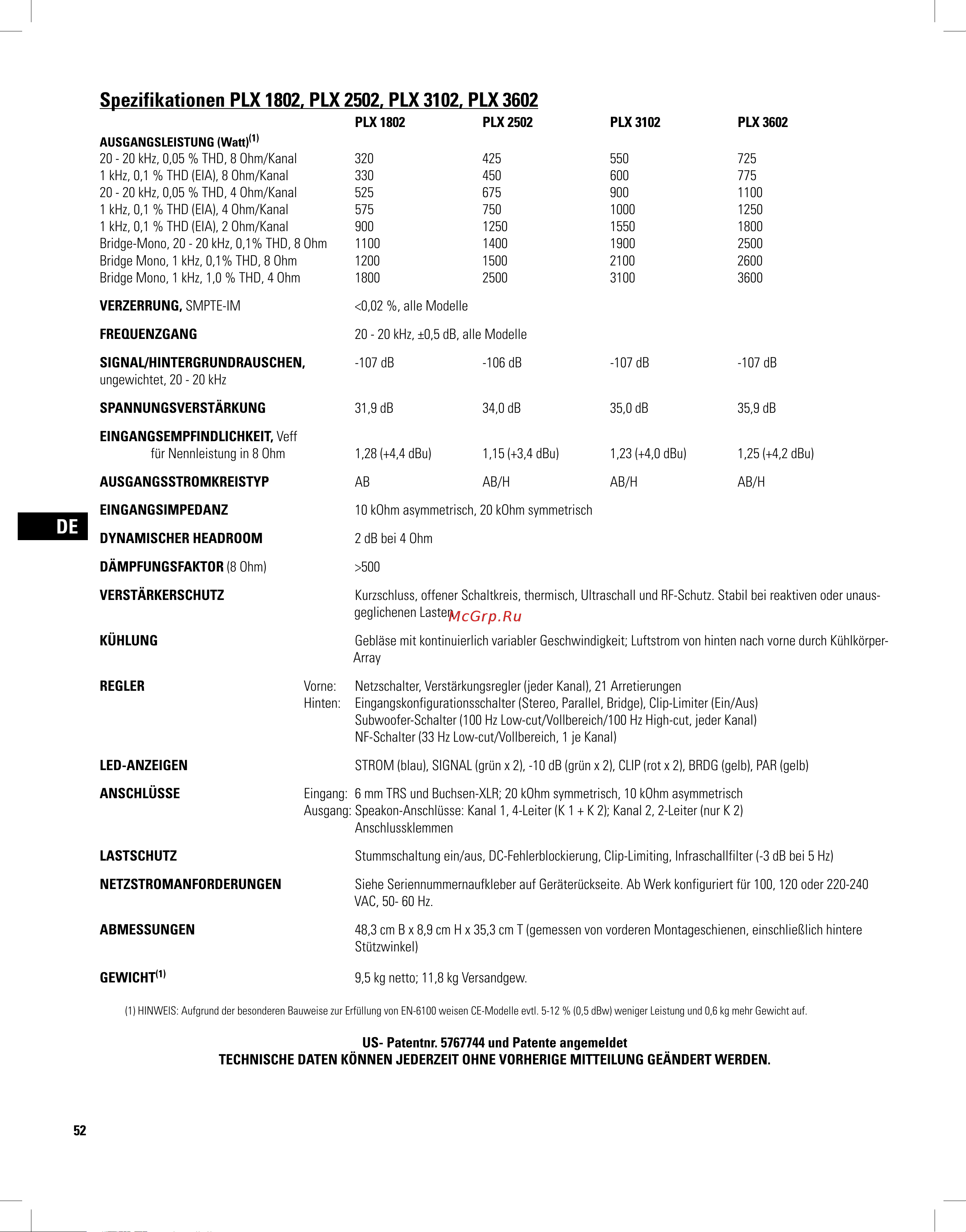

QSC PLX3102 [52/68] Spezifikationen plx 1802 plx 2502 plx 3102 plx 3602
![QSC PLX3102 [52/68] Spezifikationen plx 1802 plx 2502 plx 3102 plx 3602](/views2/2008468/page52/bg34.png)
DE
52
Spezifikationen PLX 1802, PLX 2502, PLX 3102, PLX 3602
PLX 1802 PLX 2502 PLX 3102 PLX 3602
AUSGANGSLEISTUNG (Watt)
(1)
20 - 20 kHz, 0,05 % THD, 8 Ohm/Kanal 320 425 550 725
1 kHz, 0,1 % THD (EIA), 8 Ohm/Kanal 330 450 600 775
20 - 20 kHz, 0,05 % THD, 4 Ohm/Kanal 525 675 900 1100
1 kHz, 0,1 % THD (EIA), 4 Ohm/Kanal 575 750 1000 1250
1 kHz, 0,1 % THD (EIA), 2 Ohm/Kanal 900 1250 1550 1800
Bridge-Mono, 20 - 20 kHz, 0,1% THD, 8 Ohm 1100 1400 1900 2500
Bridge Mono, 1 kHz, 0,1% THD, 8 Ohm 1200 1500 2100 2600
Bridge Mono, 1 kHz, 1,0 % THD, 4 Ohm 1800 2500 3100 3600
VERZERRUNG, SMPTE-IM <0,02 %, alle Modelle
FREQUENZGANG 20 - 20 kHz, ±0,5 dB, alle Modelle
SIGNAL/HINTERGRUNDRAUSCHEN, -107 dB -106 dB -107 dB -107 dB
ungewichtet, 20 - 20 kHz
SPANNUNGSVERSTÄRKUNG 31,9 dB 34,0 dB 35,0 dB 35,9 dB
EINGANGSEMPFINDLICHKEIT, Veff
für Nennleistung in 8 Ohm 1,28 (+4,4 dBu) 1,15 (+3,4 dBu) 1,23 (+4,0 dBu) 1,25 (+4,2 dBu)
AUSGANGSSTROMKREISTYP AB AB/H AB/H AB/H
EINGANGSIMPEDANZ 10 kOhm asymmetrisch, 20 kOhm symmetrisch
DYNAMISCHER HEADROOM 2 dB bei 4 Ohm
DÄMPFUNGSFAKTOR (8 Ohm) >500
VERSTÄRKERSCHUTZ Kurzschluss, offener Schaltkreis, thermisch, Ultraschall und RF-Schutz. Stabil bei reaktiven oder unaus-
geglichenen Lasten
KÜHLUNG Gebläse mit kontinuierlich variabler Geschwindigkeit; Luftstrom von hinten nach vorne durch Kühlkörper-
Array
REGLER Vorne: Netzschalter, Verstärkungsregler (jeder Kanal), 21 Arretierungen
Hinten: Eingangskonfigurationsschalter (Stereo, Parallel, Bridge), Clip-Limiter (Ein/Aus)
Subwoofer-Schalter (100 Hz Low-cut/Vollbereich/100 Hz High-cut, jeder Kanal)
NF-Schalter (33 Hz Low-cut/Vollbereich, 1 je Kanal)
LED-ANZEIGEN STROM (blau), SIGNAL (grün x 2), -10 dB (grün x 2), CLIP (rot x 2), BRDG (gelb), PAR (gelb)
ANSCHLÜSSE Eingang: 6 mm TRS und Buchsen-XLR; 20 kOhm symmetrisch, 10 kOhm asymmetrisch
Ausgang: Speakon-Anschlüsse: Kanal 1, 4-Leiter (K 1 + K 2); Kanal 2, 2-Leiter (nur K 2)
Anschlussklemmen
LASTSCHUTZ Stummschaltung ein/aus, DC-Fehlerblockierung, Clip-Limiting, Infraschallfilter (-3 dB bei 5 Hz)
NETZSTROMANFORDERUNGEN Siehe Seriennummernaufkleber auf Geräterückseite. Ab Werk konfiguriert für 100, 120 oder 220-240
VAC, 50- 60 Hz.
ABMESSUNGEN 48,3 cm B x 8,9 cm H x 35,3 cm T (gemessen von vorderen Montageschienen, einschließlich hintere
Stützwinkel)
GEWICHT
(1)
9,5 kg netto; 11,8 kg Versandgew.
(1) HINWEIS: Aufgrund der besonderen Bauweise zur Erfüllung von EN-6100 weisen CE-Modelle evtl. 5-12 % (0,5 dBw) weniger Leistung und 0,6 kg mehr Gewicht auf.
US- Patentnr. 5767744 und Patente angemeldet
TECHNISCHE DATEN KÖNNEN JEDERZEIT OHNE VORHERIGE MITTEILUNG GEÄNDERT WERDEN.
