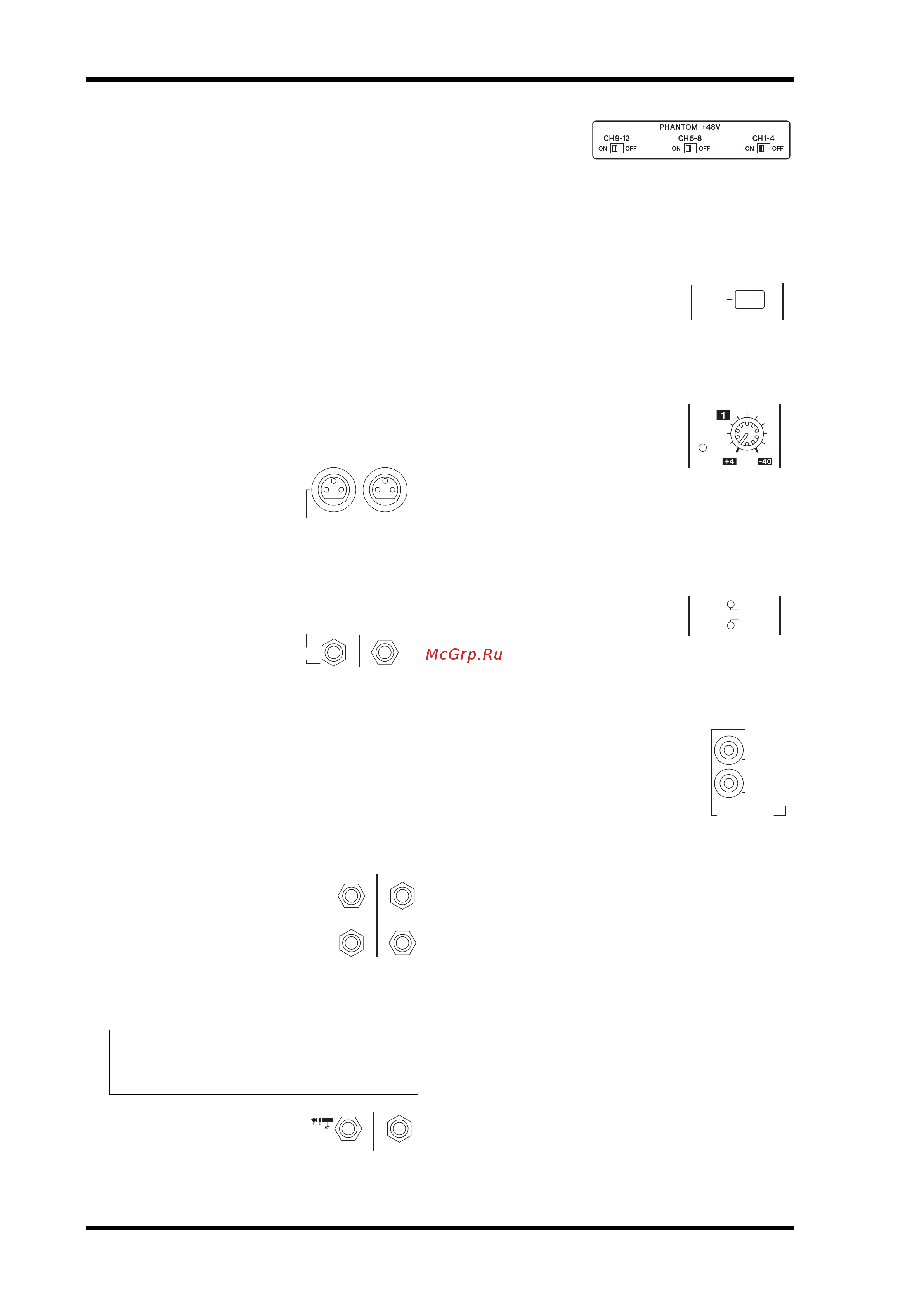

12 Аналоговый и цифровой ввод-вывод
Справочное руководство 01V96i
Аналоговый и цифровой
ввод-вывод
В этой главе описаны разъемы аналогового
и цифрового ввода-вывода консоли 01V96i, а также
основные операции, включающие цифровой
ввод-вывод.
Аналоговые входы и выходы
Секция ввода
На верхней панели консоли 01V96i находятся входные
разъемы, позволяющие подключить микрофон
и источники сигналов с линейным уровнем.
•Разъемы INPUT A 1–12
Эти сбалансированные
штекерные разъемы типа
TRS поддерживают сигналы
линейного уровня и сигналы
от микрофона.
Номинальный входной диапазон: –60 дБ – +4 дБ.
Выключатели фантомного питания [+48V] на
задней панели служат для включения
и выключения подачи фантомного питания +48 В
на эти разъемы.
•Разъемы INPUT B 1–12
Эти сбалансированные
разъемы типа TRS
поддерживают сигналы
линейного уровня и сигналы от микрофона.
Номинальный входной диапазон: –60 дБ – +4 дБ.
Невозможно использовать разъемы INPUT A
и INPUT B с одинаковыми номерами
одновременно. (Например, нельзя использовать
разъемы INPUT A-2 и INPUT B-2 одновременно.) В
случае подключения кабелей к разъемам A и B
с одинаковыми номерами эффективным будет
только сигнал от разъема INPUT B (например,
разъем B-2 является более приоритетным, чем
разъем A-2).
• Разъемы INPUT 13–16
Эти сбалансированные штекерные
разъемы типа TRS поддерживают
сигналы линейного уровня. Когда
включена (нажата) кнопка
селектора источника AD 15/16,
сигналы от разъемов INPUT 15 и 16
игнорируются. Вместо них сигналы от разъема 2TR
IN маршрутизируются на аналогово-цифровые
входные каналы 15 и 16.
•Разъемы INSERT I/O
Эти штекерные разъемы типа
TRS применяются для вставки
внешних устройств, таких как
процессоры эффектов, в аналогово-цифровые
входные каналы.
• Фантомное
питание
Для входов от 1
до 12 поддерживается включаемое фантомное
питание +48 В, которое используется
с микрофонами конденсаторного типа
и директ-боксами. Фантомные [+48V] выключатели
на задней панели включают и выключают подачу
фантомного питания +48 В на соответствующие
входы.
• Переключатели PAD
Для входов с 1 по 12
предусмотрены
переключатели пэдов,
ослабляющие входные сигналы на 20 дБ. Эти
переключатели воздействуют на сигналы обоих
разъемов – INPUT A и B.
•Регуляторы GAIN
Для входов с 1 по 16
предусмотрены поворотные
регуляторы усиления,
служащие для регулировки
входной чувствительности.
Входная чувствительность для разъемов INPUT
1–12 находится в диапазоне –16 дБ – –60 дБ при
выключенном пэде и в диапазоне +4 дБ – –40 дБ
при включенном пэде. Входная чувствительность
для разъемов INPUT 13–16 находится в диапазоне
+4 дБ – –26 дБ.
•PEAK & SIGNAL
Индикаторы PEAK
иSIGNAL
Индикатор SIGNAL
загорается, когда уровень входного сигнала на
разъемах INPUT 1–16 превышает –34 дБ.
Индикатор PEAK загорается, когда уровень
входного сигнала на 3 дБ ниже уровня среза.
•Разъемы 2TR IN
Эти несбалансированные разъемы
типа RCA поддерживают сигналы
линейного уровня от таких
устройств, как проигрыватели
компакт-дисков.
Когда включен (нажат) селектор
источника AD 15/16, сигналы, поступающие на эти
разъемы, маршрутизируются на
аналогово-цифровые входы 15 и 16. Когда включен
(нажат) селектор источника Monitor, можно
осуществлять мониторинг сигналов из разъемов
MONITOR OUT.
К сведению: Пользователь может подключить
сигналы, вводимые из разъемов INPUT, к любым
входным каналам. (Подробнее о подключении
сигналов к входным каналам см. стр. 43.)
AA
21
BB
INPUT
(BAL)
16
1513
14
INSERT I
/
O INSERT I
/
O
INSERT
OUT IN
(UNBAL)
20dB
PAD
20dB
GAIN
-16 -60
PEAK
SIGNAL
GAIN
L
R
IN OUT
2TR
-10dBV
(UNBAL)
