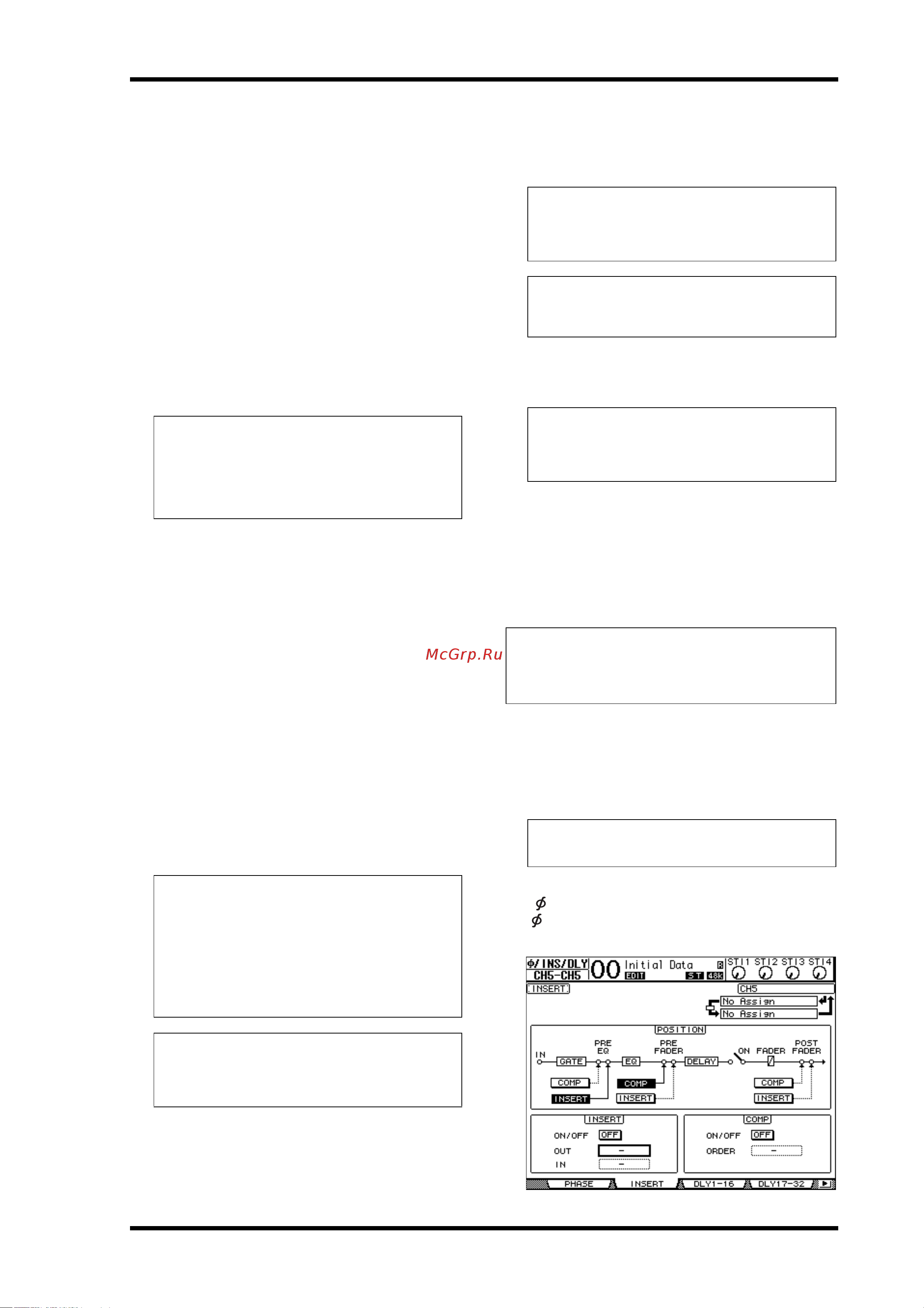

![Yamaha 01V96i [65/185] Вставка внутренних эффектов в каналы](/img/pdf.png)
Yamaha 01V96i [65/185] Вставка внутренних эффектов в каналы
![Yamaha 01V96i [65/185] Вставка внутренних эффектов в каналы](/views2/2008685/page65/bg41.png)
Вставка внутренних эффектов в каналы 65
Справочное руководство 01V96i
Внутренние эффекты
3. Для выбора сигнала, вводимого на процессор
эффектов, переместите курсор на поле нужного
параметра In (вход), выберите один из
приведенных ниже сигналов, затем нажмите
кнопку [ENTER].
• – ...................................Не назначено
• AUX1–8 ......................Aux-передачи 1–8
• INS CH1–32...............Входной канал 1–32, Insert Out
(выход вставки)
• INS BUS1–8 ...............Bus Out (выход шины) 1–8, выход
вставки
• INS AUX1–8 ..............Aux-передача 1–8, выход вставки
• INS ST-L/R .................Stereo Out (стереофонический
выход), выход вставки
Для использования внутреннего процессора эффектов
через Aux-передачи выберите Aux 1–8 (в большинстве
случаев).
Можно подключить другой сигнал на другой вход
программ эффектов, использующих 2 входа и 2 выхода.
4. Для подключения сигнала, выводимого из
другого процессора эффектов, переместите
курсор на поле нужного параметра OUT (выход),
выберите назначение сигнала из приведенных
ниже вариантов, затем нажмите кнопку [ENTER].
• – .................................................. Не назначено
• CH1–32...................................... Входные каналы 1–32
• ST IN 1L–ST IN 4R.................. Каналы ST IN 1L–4R
• INS CH1–32.............................. Вход вставки входного
канала
• INS BUS1–8 .............................. Bus (шина) 1–8, вход вставки
• INS AUX1–8 ............................. Aux 1–8, вход вставки
• INS ST-L & INS ST-R .............. Stereo Bus
(стереофоническая шина),
вход вставки
Для использования внутреннего процессора эффектов
через Aux-передачи выберите CH 1–32 или ST IN 1–4 (в
большинстве случаев). Назначенные здесь каналы
становятся обратными каналами от эффектов.
Для создания стереоэффектов можно подключить другой
канал на другой выход программ эффектов,
использующих 1 вход и 2 выхода или 2 входа и 2 выхода.
5. Отрегулируйте уровень Aux-передач,
подключенных к процессорам эффектов.
Подробнее о настройке Aux-передач см. в разделе «Секции
Aux Out (выход Aux)» на стр. 36.
6. Настройте уровень сигнала, панораму
и эквалайзер входных каналов, подключенных
к выходам эффектов.
Вставка внутренних
эффектов в каналы
Можно вставить внутренние эффекты в конкретные входные
или выходные каналы (Bus 1–8, Aux Bus 1–8 или Stereo Bus).
1. Выберите внутренний процессор эффектов (1–4),
затем загрузите нужную программу эффекта.
2. Нажмите кнопку [SEL] входного или выходного
канала, в который требуется вставить выбранные
эффекты.
3. Повторно нажимайте кнопку DISPLAY ACCESS
[ /INSERT/DELAY], пока не появится страница
/Ins/Dly | Insert (фаза/вставка/задержка |
вставка).
К сведению:
• Пользователь может подключить сигнал к нескольким
входам эффектов.
• Переместите курсор на поле параметра IN (вход)
и нажмите кнопку [ENTER]. Появляется окно Patch Select
(выбор подключения). В этом окне можно быстро
выбрать источник для входа.
К сведению:
• Если в качестве назначения выбрать канал ST IN, можно
отдельно подключить сигналы каналов L (левый) и R
(правый).
• Кроме того, можно использовать окно Patch Select (выбор
подключения) для задания значений в полях параметров
OUT (выход), как описано в шаге 3.
• Количество входов, доступных для каждого эффекта,
различается в зависимости от типа первоначально
загруженных программ эффектов.
Примечание: Невозможно выбрать канал как место
назначения для нескольких сигналов эффектов. Если
пользователь выберет канал, уже выбранный в поле другого
параметра OUT (выход), в том поле параметра OUT
(выход) появится индикация «–» (не назначено).
Примечание: Не повышайте уровень Aux-передач
(подключенных к входам процессоров эффектов) на
обратных каналах эффектов. В противном случае сигнал
вернется в тот же канал, создавая сигнальную петлю
и вызывая возможность повреждения динамиков.
К сведению: Используйте фейдер слоя Master (мастер) для
регулировки окончательного выходного уровня Aux Send
(Aux-передачи). В это время можно просмотреть уровень на
странице Meter | Master (измеритель | мастер).
К сведению: Для микширования звуковых сигналов
эффектов, возвращаемых через Aux-передачи, с исходным
сухим звуковым сигналом, задайте для параметра MIX
BALANCE (баланс микширования) эффекта значение 100%
(будет выводиться только звуковой сигнал эффектов).
Примечание:
• Вход и выход вставки нельзя использовать для каналов ST IN.
• Если эффекты вставлены в каналы, нельзя использовать
такие эффекты через Aux-передачи или вставить их в другие
каналы.
К сведению: Повторное нажатие кнопки STEREO [SEL]
переключает левый и правый каналы стереофонической
шины (Stereo Bus).
