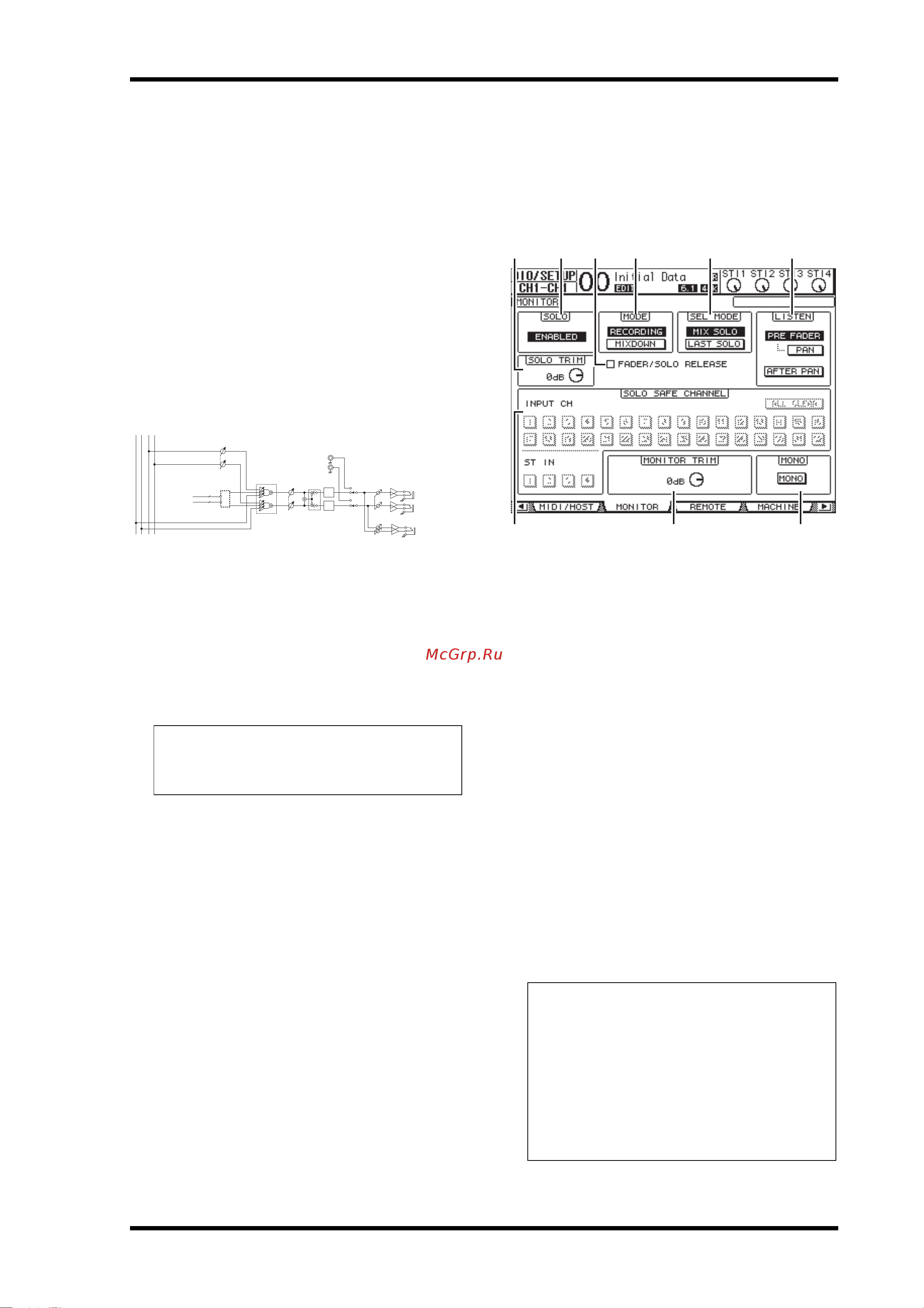

Мониторинг 49
Справочное руководство 01V96i
Мониторинг
Мониторинг
В этой главе описано, как настроить мониторинг
и использовать функцию Solo (соло) на консоли 01V96i.
Монитор
Консоль 01V96i обеспечивает прохождение
стереосигналов для их подачи на мониторы. Источник
контролируемого сигнала подключается к разъемам
MONITOR OUT L и R и разъему PHONES.
На приведенной ниже схеме показано прохождение
контролируемого сигнала.
• Шина SOLO
Эта специальная шина служит для маршрутизации
солирующих входных каналов на выходы монитора
в обход шин 1–8 и стереофонической шины.
•OUTPUT SOLO
Этот раздел обеспечивает маршрутизацию
выходных каналов (Aux Out 1–8, Bus Out 1–8) на
выходы монитора.
• MONITOR TRIM
Этот раздел предназначен для регулировки уровня
контролируемого сигнала в цифровой области.
• MONITOR OUT LEVEL
Используйте регулятор на верхней панели
MONITOR [MONITOR OUT] для настройки уровня
контролируемого сигнала в аналоговой области.
• MONITOR/2TR IN
В качестве контролируемого сигнала можно выбрать
либо внутренние сигналы консоли 01V96i, либо
цифровые входные сигналы с разъемов 2TR IN.
•PHONES
Сигнал монитора также подается на гнездо
PHONES. Уровень этого сигнала можно настроить
независимо.
Монитор и настройка соло
Для настройки мониторинга и соло повторно
нажимайте кнопку DISPLAY ACCESS [DIO/SETUP],
пока не появится страница DIO/Setup | Monitor
(цифровой ввод-вывод/настройка | монитор).
На этой странице содержатся следующие параметры.
1 SOLO (соло)
Служит для включения и выключения функции
Solo (соло). По умолчанию установлено значение
Enabled (включено).
2 MODE (режим)
Этот параметр определяет, как работает функция
соло. Предусмотрены два режима. Настройка этого
параметра воздействует только на входные каналы.
• RECORDING (запись)
В режиме Recording Solo (запись соло) сигналы
солирующих входных каналов подаются на шину
соло и выводятся через выходы монитора. Другие
шины (стереофоническая шина и шины 1–8) в этом
режиме не используются.
• MIXDOWN (сведение каналов)
В режиме Mixdown Solo (соло со сведением
каналов) сигналы солирующих входных каналов
подаются на стереофоническую шину и выводятся
через выходы монитора. При включенной функции
соло сигналы из несолирующих каналов на
стереофоническую шину не подаются.
Примечание: Одновременный мониторинг входных
и выходных солирующих каналов невозможен.
Включается функция соло для последних выбранных
для солирования каналов.
SOLO LOGIC
MONO
BUS1-8
AUX1-8
8
8
OUTPUT SOLO
SOLO TRIM
SOLO R
SOLO L
SOLO L
SOLO R
STEREO L
STEREO R
MONITOR TRIM
[PHONES]
PHONES
LEVEL
[MONITOR OUT]
L
R
MONITOR OUT
LEVEL
DA
DA
[2TR IN]
RCA
L
R
MONITOR
/2TR IN
К сведению:
• Режим Recording Solo (запись соло) удобен для
мониторинга конкретных входных каналов во
время записи, поскольку сигналы
стереофонической шины и шин 1–8 не
затрагиваются.
• Режим Mixdown Solo (соло со сведением каналов)
полезен, когда нужно приглушить несолирующие
входные каналы и подать сигналы солирующих
входных каналов на стереофоническую шину во
время сведения каналов.
