36 Секции Aux Out (выход Aux)
Справочное руководство 01V96i
Секции Aux Out
(выход Aux)
В этой главе описано, как управлять секциями Aux Out
(выход Aux) 1–8.
Aux Out (выход Aux) 1–8
Секция Aux Out (выход Aux) 1–8 микширует сигналы,
маршрутизируемые из входных каналов на
соответствующие Aux-передачи (Aux Send),
обрабатывает сигналы с помощью встроенного
эквалайзера, компрессора и пр., затем маршрутизирует
сигналы на конкретные внутренние процессоры
эффектов, выходные разъемы или разъемы платы
ввода-вывода.
Консоль 01V96i имеет восемь Aux-передач, которые
могут использоваться для передачи сигналов на
внутренние и внешние процессоры эффектов
и мониторы.

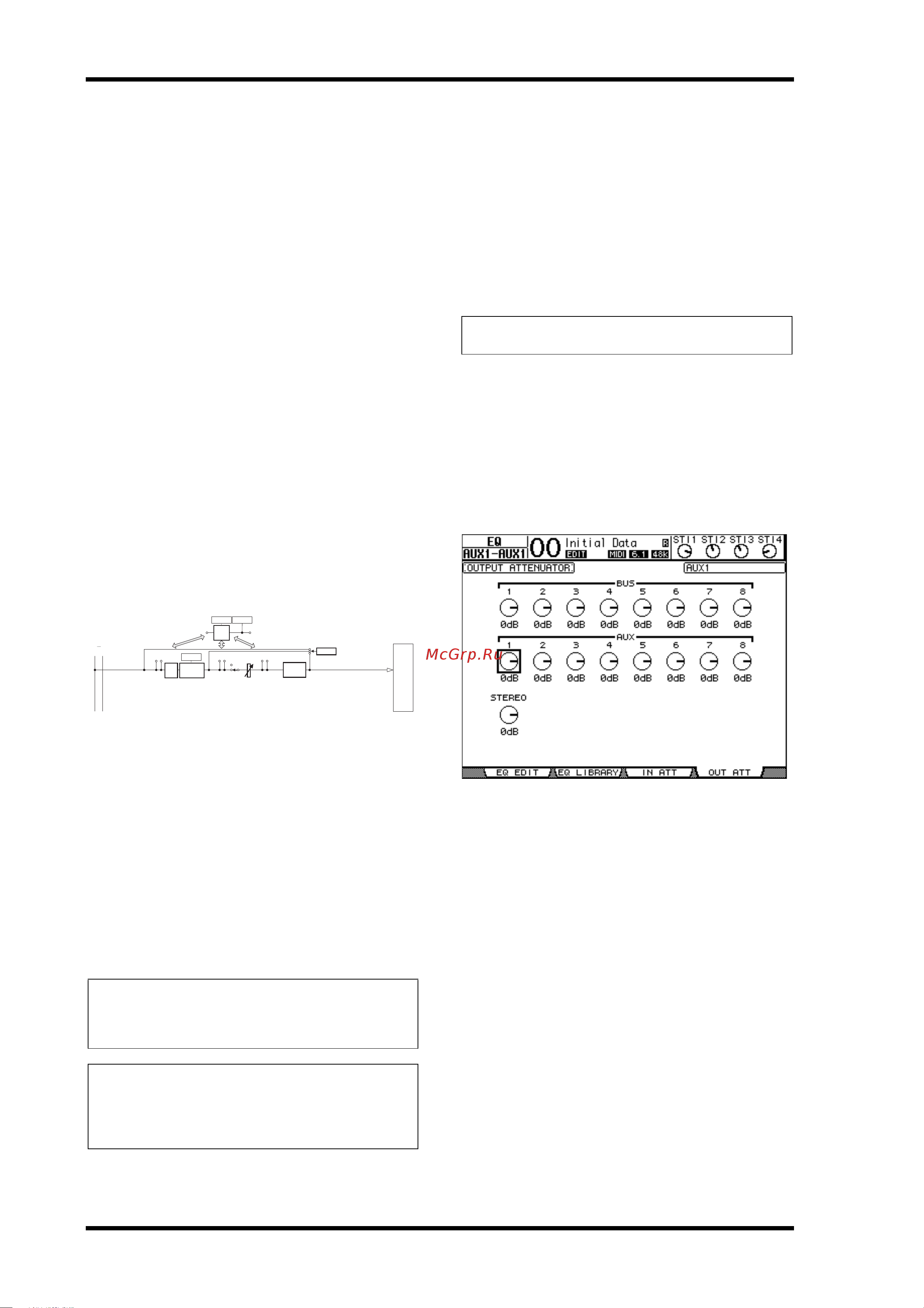

На приведенной ниже схеме показано прохождение
сигналов через секцию Aux Out (выход Aux) 1–8.
•INSERT (вставка)
• ATT (аттенюатор)
• 4 BAND EQ (4-полосный эквалайзер)
• COMP (компрессор)
• ON (вкл./выкл.)
•LEVEL (уровень)
• OUTPUT DELAY (задержка на выходе)
• METER (измеритель)
Эти параметры такие же, как параметры секции Stereo
Out (стереофонический выход) и Bus Out (выход шины)
1–8 (см. стр. 29).
Настройка секций Aux Out
(выход Aux) 1–8 с дисплея
Для настройки параметров секции Aux Out (выход Aux)
1–8 можно либо переместить курсор на нужный
параметр на экране и изменить значение, либо нажать
нужную кнопку или переместить регулятор на верхней
панели.
В этом разделе описано, как настраивать параметры на
экране.
Ослабление сигнала секции Aux
Out (выход Aux)
Для ослабления сигналов секции Aux Out (выход Aux)
1–8 нажмите кнопку [EQ], затем нажмите кнопку [F4]
для отображения страницы EQ | Out Att (эквалайзер |
аттенюатор на выходе).
На этой странице содержатся такие же параметры
и применяются такие же процедуры, как для входных
каналов (см. стр. 20).
К сведению: Кроме того, пользователь может
образовать пары из соседних нечетной и четной
Aux-передач (в этом порядке) для работы Aux
в стереофоническом режиме.
Примечание: При настройке по умолчанию секции Aux
Out (выход Aux) 1–4 подключены к разъемам OMNI OUT
1–4 и внутренним процессорам эффектов 1–4. Тем не
менее, пользователь может изменить это подключение
на странице Patch | Output (подключение | выход).
OUTPUT PATCH
OUTPUT
DELAY
METER
ATT
4BAND
EQ
INSERT
INSERT
LEVEL
ON
COMP
METER
(Gain Reduction)
INSERT
METER
METER
(Out Meter)
AUX 1(...8)
AUX 1
AUX 8
К сведению: Подробнее о настройке вставок см. в разделе
«Подключение на входе и выходе» на стр. 43.
