52 Панорама объемного звучания
Справочное руководство 01V96i
Панорама объемного
звучания
В этой главе описано панорамирование объемного звучания,
которое определяет, как сигналы входного канала
панорамируются в стереофоническом поле.
О панораме объемного
звучания
Функция Surround Pan (панорама объемного звучания)
помещает звуковой образ в поле с двумя измерениями,
используя многоканальную систему воспроизведения,
и панорамирует образ в направлениях вперед, назад, влево
и вправо по отношению к позиции прослушивания. Для
панорамирования стереофонического образа можно
использовать параметрический диск или кнопки [INC]/[DEC].
Если выключена функция сопровождения панорамы
(см. стр. 24) каждого канала, можно маршрутизировать
сигналы на соответствующие секции Bus Out (выход шины)
независимо от настройки объемного звучания. Это удобно,
если нужно назначить обратный сигнал от источника или
эффекта объемного звучания для шин.
При установке флажка Nominal Pan (номинальная панорама)
(см. стр. 109) на странице Prefer1 (предпочтения 1) уровень
входных каналов, панорамируемых максимально влево
и вправо, будет использоваться как номинальный уровень. При
снятии этого флажка номинальный уровень составляет +3 дБ.
Кроме того, пользователь может сохранить настройки
панорамы объемного звучания в сцене. Кроме обычного
режима Stereo (стереофонический) консоль 01V96i

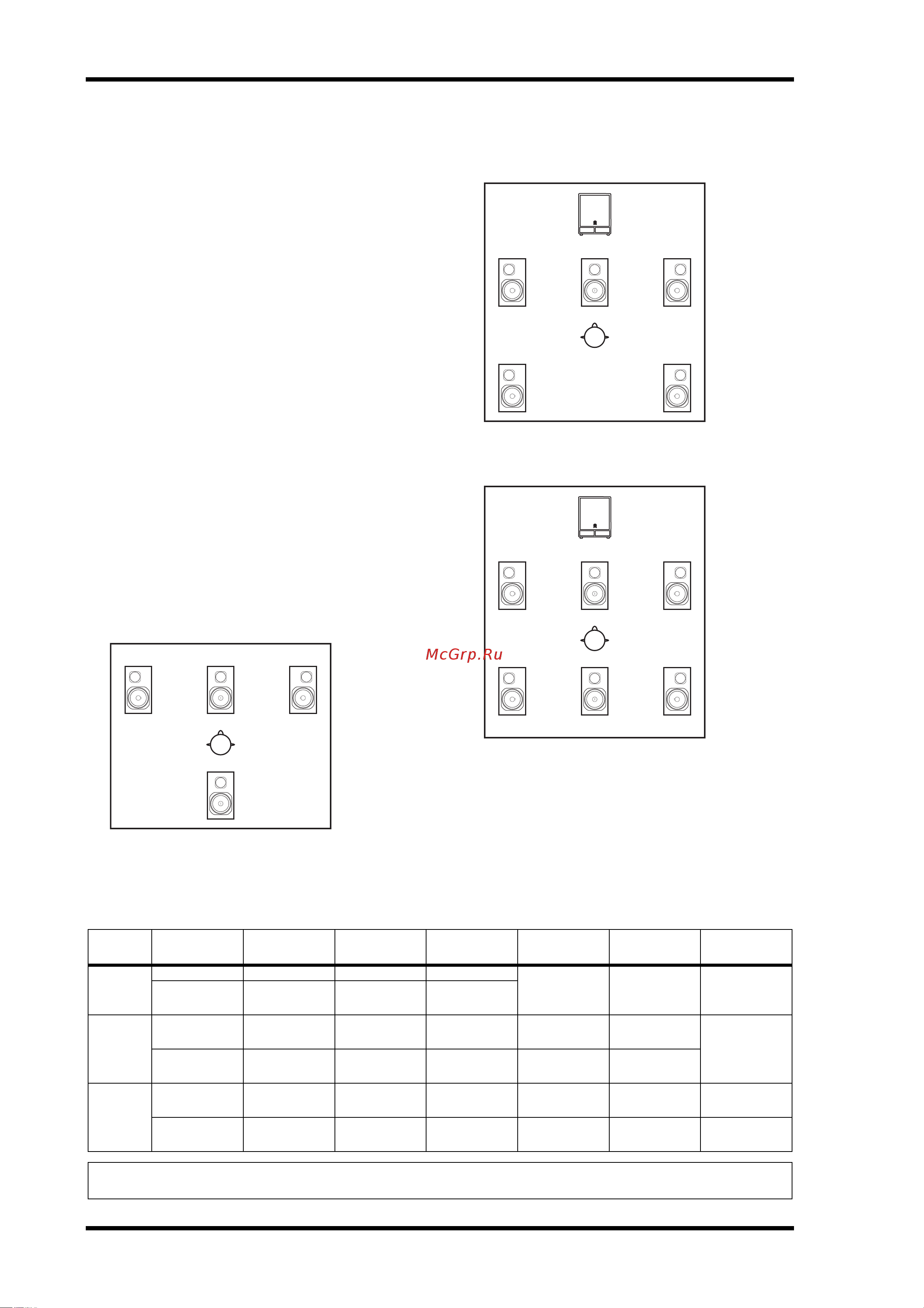

поддерживает три следующих режима объемного звучания:
•3-1
В данном режиме используются четыре канала: передний
слева, передний справа, передний по центру и задний.
•5.1
В данном режиме используются шесть каналов: передний
слева, передний справа, задний слева, задний справа,
передний по центру и низкочастотный динамик.
•6.1
В данном режиме используются семь каналов, включая шесть
каналов режима 5.1 и задний по центру.
Когда пользователь выберет один из таких режимов объемного звучания, каждый сигнал канала объемного звучания выводится как
сигнал Bus Out (выход шины), указываемый на странице DIO/Setup | Surr Bus (цифровой ввод-вывод/настройка | шина объемного
звучания) (см. стр. 54).
В следующей таблице приведены заводские настройки по умолчанию назначения каналов объемного звучания для
секций Bus Out (выход шины).
Передний слева
Передний справа
По центру
Объемное
звучание
Низкочастотный
динамик
Задний
слева
Задний
справа
Передний
слева
Передний
справа
По центру
Низкочастотный
динамик
Задний слева Задний справаЗадний по центру
Передний
слева
Передний
справа
По центру
Режим
объемного
звучания
BUS1 BUS2 BUS3 BUS4 BUS5 BUS6 BUS7
3-1
LRCS
———
Front left
(передний слева)
Front right
(передний
справа)
Center
(по центру)
Surround
(объемное
звучание)
5.1
LRLsRsC
LFE
(низкочастотный
эффект)
—
Front left
(передний слева)
Front right
(передний
справа)
Rear left
(задний слева)
Rear right
(задний справа)
Center
(по центру)
Subwoofer
(низкочастотный
динамик)
6.1
LRLsRsCBs
LFE
(низкочастотный
эффект)
Front left
(передний слева)
Front right
(передний
справа)
Rear left
(задний слева)
Rear right
(задний справа)
Center
(по центру)
Rear center
(задний по
центру)
Subwoofer
(низкочастотный
динамик)
К сведению:
Пользователь может задать панораму объемного звучания либо независимо от обычных настроек панорамы, либо
в унисон с ними.
