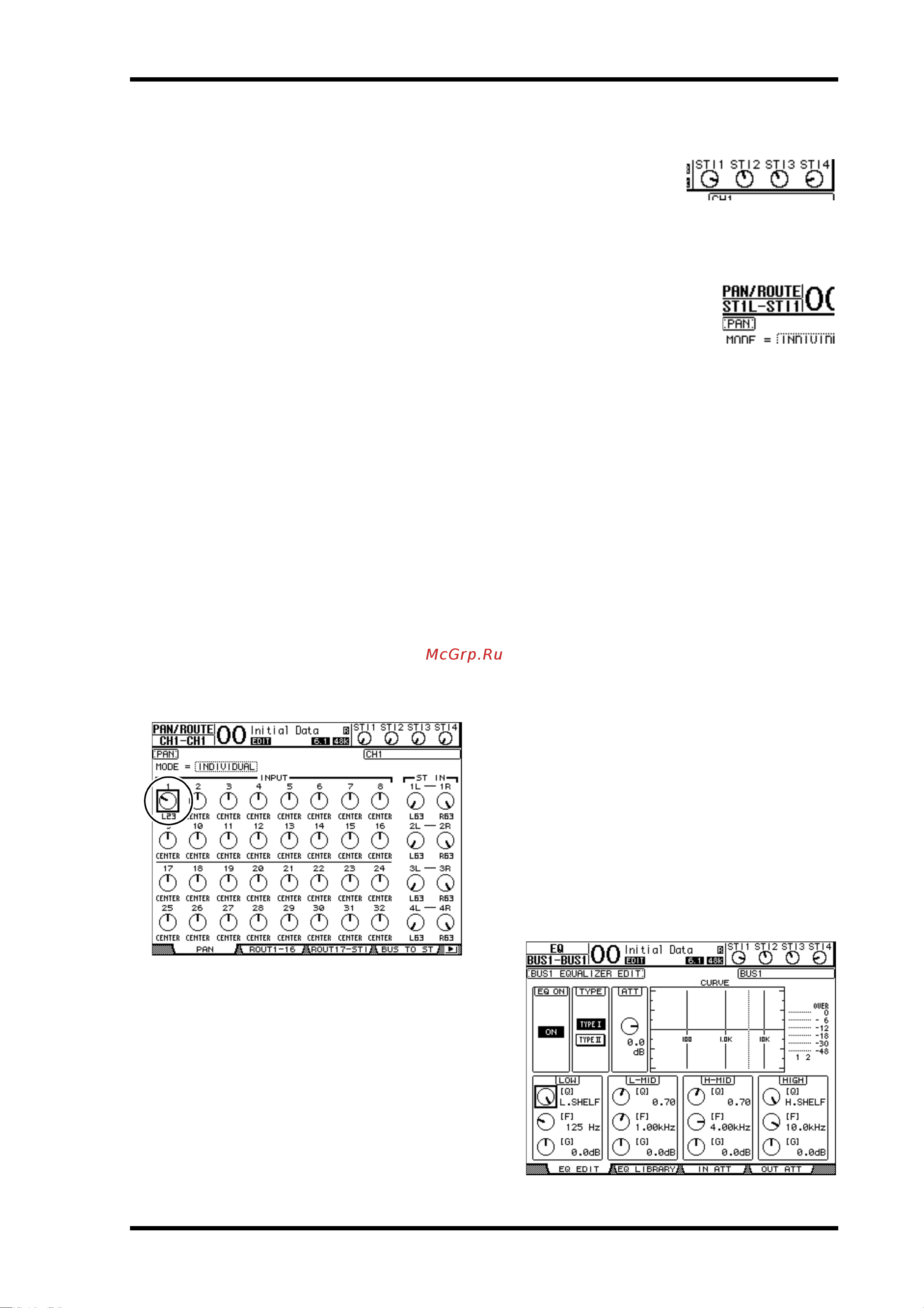

Настройка входных каналов с панели управления 25
Справочное руководство 01V96i
Входные каналы
Настройка входных каналов
с панели управления
Можно использовать фейдеры, кнопки [SEL]
и различные кнопки и регуляторы в секции SELECTED
CHANNEL на верхней панели для прямого управления
параметрами входных каналов.
Настройка уровней входных
каналов и панорамирование
каналов
■ Входные каналы 1–32
1. Нажмите кнопку LAYER [1–16] или [17–32] для
выбора слоя.
2. Нажмите кнопку [SEL] канала, для которого
требуется настроить входной уровень и/или
параметры панорамы.
3. С помощью фейдеров задайте уровни для
входного канала.
4. Поворачивайте регулятор SELECTED
CHANNEL [PAN] для настройки параметров
панорамы.
Когда пользователь поворачивает регулятор [PAN],
на консоли автоматически отображается страница
Pan/Route | Pan (панорама/маршрутизация |
панорама).
■ Каналы ST IN 1–4
1. С помощью кнопки ST IN [ST IN] выберите
нужные каналы ST IN.
Индикаторы рядом с кнопкой [ST IN] отображают
каналы ST IN, в настоящее время выбранные для
управления из секции ST IN.
2. Нажмите кнопку [SEL] канала, для которого
требуется настроить уровень и/или
параметры панорамы.
3. Поворачивайте регулятор уровня для
установки уровня.
Текущий уровень канала
всегда можно увидеть
в верхней части экрана.
4. Поворачивайте регулятор SELECTED
CHANNEL [PAN] для настройки параметров
панорамы.
Настройка панорамы может
применяться к любому из
каналов ST IN – L или R. Для
переключения между
каналами L и R для настройки
панорамы повторно нажмите эту же кнопку [SEL].
(Управляемый в настоящий момент канал
отображается в левом верхнем углу экрана.)
Применение эквалайзера
квходным каналам
1. Нажмите кнопку [SEL] или переместите
фейдер для канала, которым нужно
управлять.
2. Можно управлять эквалайзером для
выбранного в настоящий момент канала,
нажав одну из следующих кнопок для
выбора полосы частот, которую требуется
отрегулировать.
•
Кнопка [HIGH]
.....Полоса высоких частот
•
Кнопка [H-MID]
...Верхняя полоса средних частот
•
Кнопка [L-MID]
....Нижняя полоса средних частот
•
Кнопка [LOW]
.......Полоса низких частот
3. Используйте регуляторы SELECTED CHANNEL
[Q], [FREQUENCY] и [GAIN] для настройки
параметров Q (крутизна), частота и усиление
полосы частот, выбранной на шаге 2.
Если установлен флажок Auto EQUALIZER Display
(автоматическое отображение эквалайзера)
(стр. 109), на консоли 01V96i отображается
страница EQ/EQ Edit (эквалайзер | редактирование
эквалайзера).
