40 Секции Aux Out (выход Aux)
Справочное руководство 01V96i
Просмотр настроек Aux-передачи
для нескольких каналов
Предусмотрена возможность просмотра и настройки
параметров всех Aux-передач (Aux Send 1–8), включая
настройки уровней и параметров Pre/Post
(перед/после).
Это удобно для визуальной проверки всех параметров
Aux-передач или одновременной настройки уровней
конкретных каналов, сигналы которых
маршрутизируются на Aux 1–8.
1. Повторно нажимайте одну из кнопок
[AUX 1]–[AUX 8], пока не появится
приведенная ниже страница,
содержащая нужные каналы.

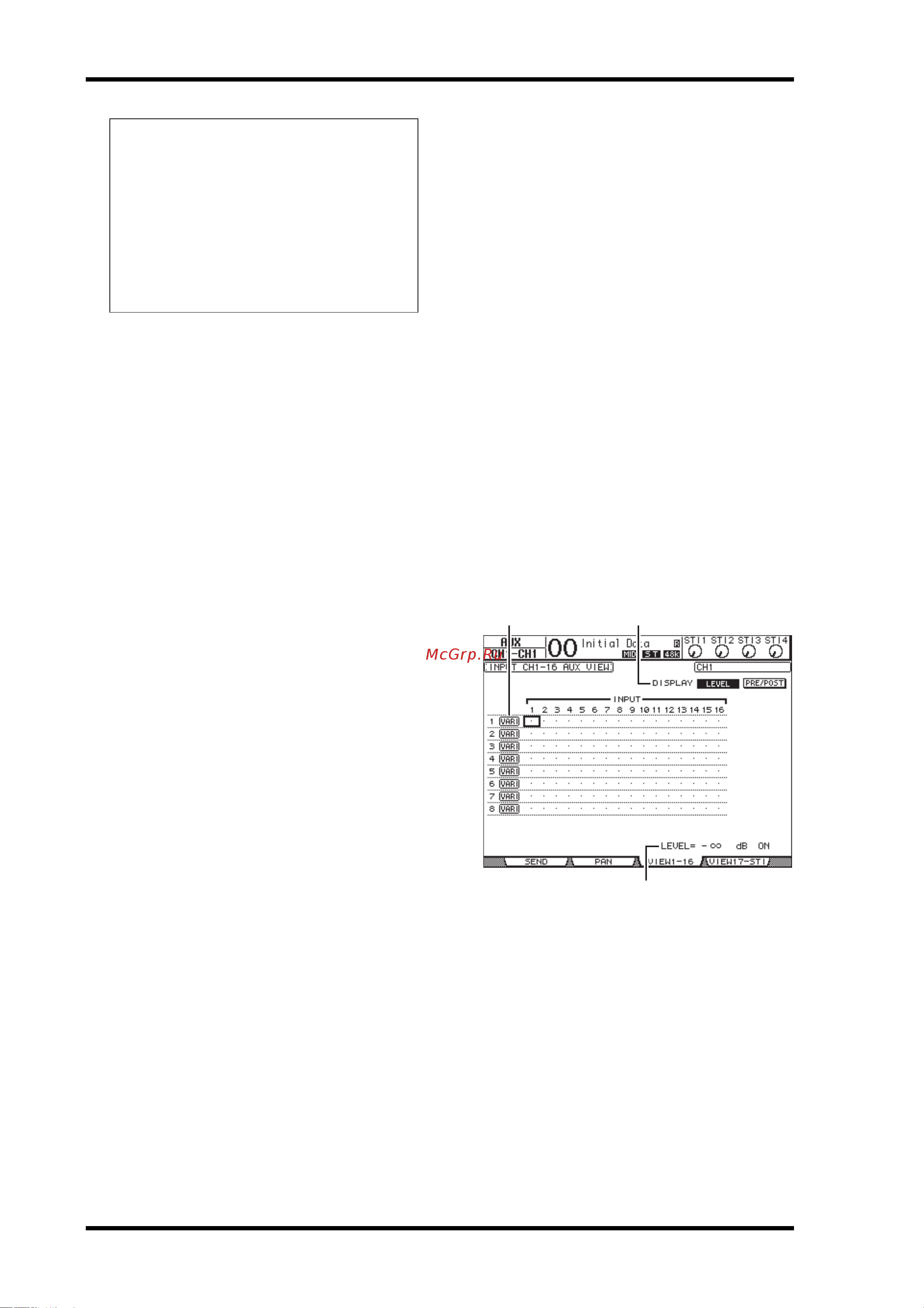

• Страница View1-16 (представление 1–16)
На этой странице отображаются уровни
Aux-передач для входных каналов 1–16.
• Страница View17-STI (представление 17-STI)
На этой странице отображаются уровни Aux-передач
для входных каналов 17–32 и каналов ST IN 1–4.
На этих страницах отображаются входные
каналы-источники и соответствующие Aux-передачи
в виде таблицы. На этих двух страницах содержатся
одинаковые параметры и выполняются одинаковые
процедуры для их настройки.
1 DISPLAY (отображение)
Используйте следующие кнопки для отображения
нужных параметров.
• LEVEL .................... Выберите кнопку LEVEL
(уровень) для отображения
гистограмм уровней передачи
для входных каналов,
маршрутизируемых на Aux 1–8.
• PRE/POST............. Выберите кнопку PRE/POST
(перед/после) для отображения
позиций источников сигналов
для входных каналов,
маршрутизируемых на Aux 1–8.
2 FIX/VARI (фиксированный/переменный)
Эти кнопки указывают режим Aux
(фиксированный или переменный) для секции Aux
Out (выход Aux) 1–8 и используются только для
индикации.
Примечание:
• Не повышайте уровень Aux-передач
(подключенных к процессорам эффектов) на
обратных каналах эффектов.
• Например, по умолчанию Aux 1 подключен к входу
внутреннего процессора эффектов 1, а левый
и правый каналы ST IN подключены к выходу этого
процессора. Если в этих условиях повысить
уровень передачи сигналов из канала ST IN 1 на Aux
1, эти сигналы будут возвращаться на канал ST IN
1, создавая сигнальную петлю, что может
привести к повреждению динамиков.
1
3
2
