Настройка и выбор режимов объемного звучания 55
Справочное руководство 01V96i
Панорама объемного звучания
■ Мониторинг панорамы объемного звучания
Для мониторинга панорамы объемного звучания подключите секции Bus Out (выход шины) к аналоговым выходам,
к которым подключена система мониторинга.

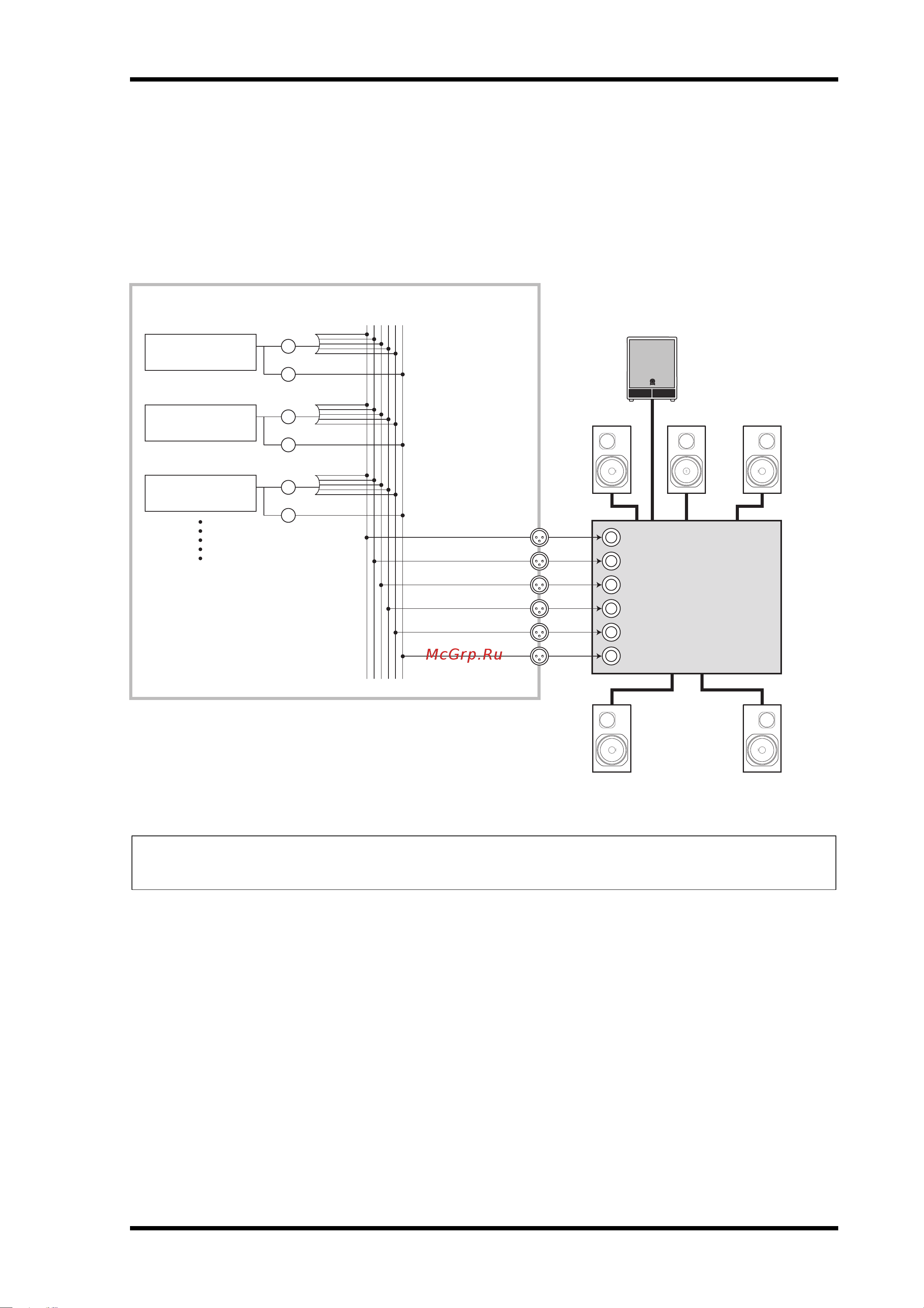

На следующей схеме показан пример, в котором сигналы Bus Out 1/2 (левого и правого переднего канала) выводятся
из разъемов STEREO OUT L/R, а сигналы Bus Out 3-6 выводятся из разъемов OMNI OUT 1–4 в режиме объемного
звучания 5.1.
К сведению: Для вывода левого и правого передних сигналов каналов объемного звучания из разъемов STEREO OUT L/R,
установ ите флажок Surround LR to Ste reo (л евы й и правый ка налы объемно го звучания на ст ер ео) на стран ице Sur r Bus (шины
для объемного звучания).
BUS1 (L)
BUS2 (R)
BUS3 (Ls)
BUS4 (Rs)
BUS5 (C)
BUS6 (LFE)
SURROUND
PAN
LFE LEVEL
SURROUND
PAN
LFE LEVEL
SURROUND
PAN
LFE LEVEL
STEREO OUT L
Передний слева
Передний
справа
Задний
слева
Задний
справа
По центру
Низкочастотный
динамик
01V96i
STEREO OUT R
OMNI OUT 1
OMNI OUT 2
OMNI OUT 3
OMNI OUT 4
Многоканальный
усилитель
Передний слева
Передний справа
Задний слева
Задний
справа
По центру
Низкочастотный динамик
Входной канал 2
Входной канал 1
Входной канал 3
