34 Выходы шин
Справочное руководство 01V96i
2 F.S (сопровождение панорамы)
Эта кнопка определяет, будут ли сигналы
Aux-передач следовать панораме объемного
звучания входного канала, когда консоль 01V96i
находится в любом режиме объемного звучания
кроме «Stereo» (стерео). Когда эта кнопка включена,
Aux-передачи следуют панораме объемного
звучания входного канала. Это полезно для подачи
сигналов объемного звучания на внешние
процессоры эффектов объемного звучания.
2. Переместите курсор на кнопку MONOx2
(моно х2) для нужной шины или
Aux-передачи, затем нажмите кнопку
[ENTER].
Образуется пара шин или Aux-передач.
3. Для отмены пары переместите курсор на
кнопку STEREO (стерео) для нужной шины
или Aux-передачи, затем нажмите кнопку
[ENTER].
Ослабление выходных
сигналов
Для ослабления выходных сигналов консоли 01V96i
вызовите на экран страницу EQ | Out Att (эквалайзер |
аттенюатор на выходе) и индивидуально отрегулируйте
аттенюаторы стереофонического выхода и выходов
шин 1–8.
При необходимости можно также выбрать выход
и каналы платы ввода-вывода и указать величину
ослабления. Этот метод удобен, если требуется быстро
ослабить выходные сигналы независимо от
подключений источников сигналов.
1.

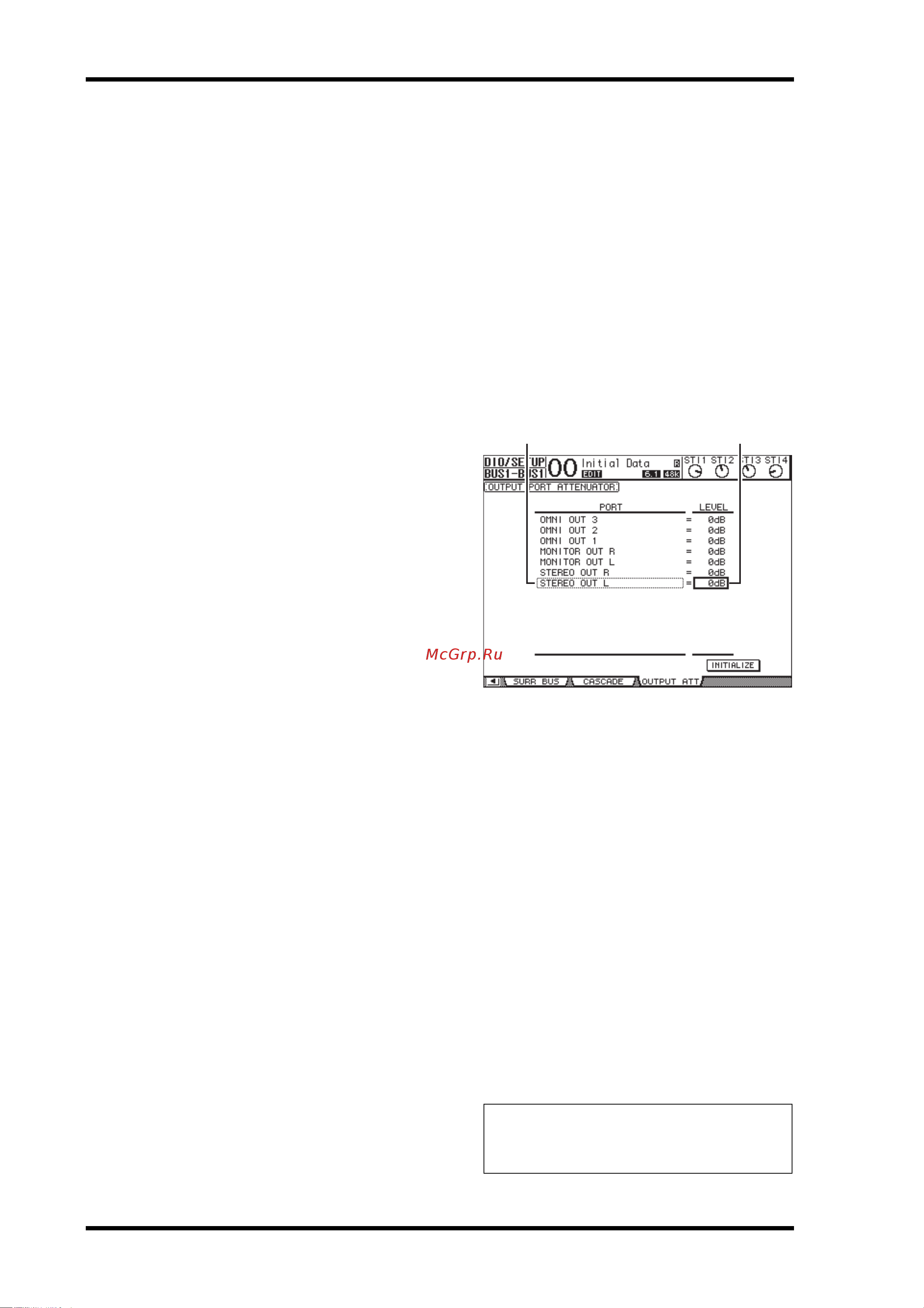

Повторно нажимайте кнопку DISPLAY ACCESS
[DIO/SETUP], пока не появится страница DIO/Setup
| Output Att (цифровой ввод-вывод/настройка |
выходной аттенюатор).
2. Переместите курсор в левый столбец (1),
затем выполните прокрутку списка вверх
или вниз, используя параметрический диск,
чтобы выбрать нужный выход или канал
слота, для которого требуется настроить
ослабление.
Могут быть выбраны следующие выходы и каналы
слота.
• STEREO OUT L/R ................Каналы STEREO OUT L
(левый) и R (правый)
• MONITOR OUT L/R............Каналы MONITOR OUT L
и R
• OMNI OUT 1–4.....................Разъемы OMNI OUT 1–4
• SLOT OUT 1–1 по 1–16 ......Каналы слота 1–16
• ADAT OUT 1–8.....................Каналы ADAT OUT 1–8
• 2TR OUT DIGITAL L/R ......Каналы 2TR OUT DIGITAL
L и R
3. Переместите курсор на значение параметра
в правом столбце (2), затем поворачивайте
параметрический диск или нажимайте
кнопки [INC]/[DEC] для установки величины
ослабления.
Величина ослабления сигнала может быть задана
в диапазоне 0 дБ – -9 дБ.
К сведению: Для сброса величины ослабления всех
выходных каналов на 0 дБ переместите курсор на
кнопку INITIALIZE (инициализировать), затем
нажмите кнопку [ENTER].
