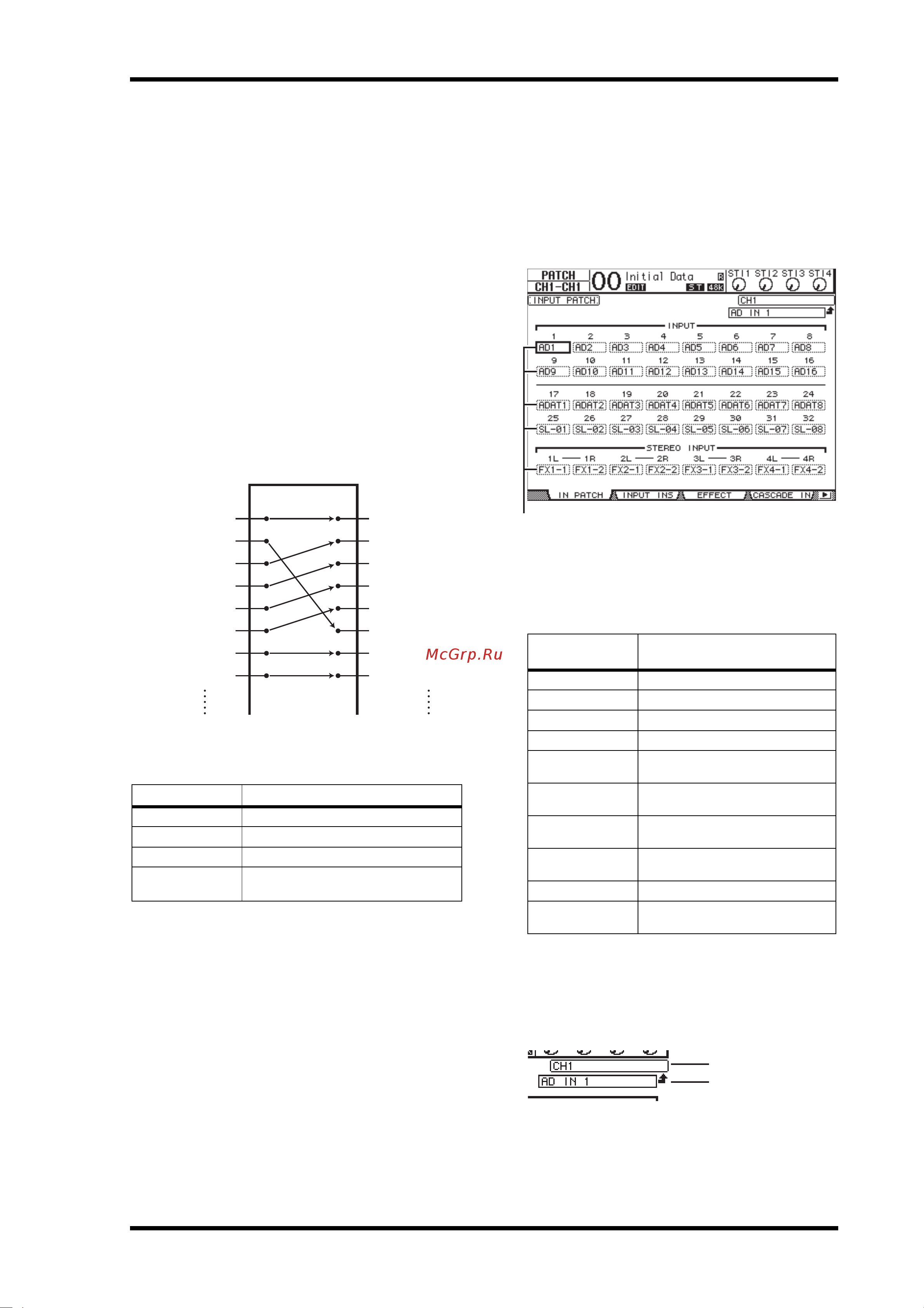

Подключение на входе и выходе 43
Справочное руководство 01V96i
Подключение на входе и выходе
Подключение на
входе и выходе
В этом разделе описано, как подключить (назначить)
пути прохождения сигналов в консоли 01V96i к ее
входам, выходам и каналом слота.
Подключение на входе
Сигналы, вводимые на разъемах INPUT 1–16, разъеме
ADAT IN, разъемах 2TR IN DIGITAL и плате
ввода-вывода слота подключены для использования
квходным каналам.
Пример подключения
По умолчанию входные каналы подключены
следующим образом.
При необходимости пользователь может изменить эти
подключения.
Подключение на входе
Выполните приведенные далее шаги для изменения
подключения на входе.
1. Повторно нажимайте кнопку DISPLAY ACCESS
[PATCH], пока не появится страница Patch | In
Patch (подключение | подключение на входе).
Входы, каналы ADAT IN, каналы TO HOST USB
и каналы слота, назначенные в настоящий момент
для входных каналов, отображаются в полях
параметров (
1) под номерами каналов. Далее
приведено описание индикаторов параметров.
2.
Переместите курсор на параметр подключения
на входе, которое нужно изменить, затем
поворачивайте параметрический диск или
нажимайте кнопки [INC]/[DEC] для изменения
подключения.
Длинное название выбранного в настоящий момент
канала отображается в правом верхнем углу экрана (
1
).
Под названием канала отображается название
выбранного входного канала (
2
). (Подробнее об
изменении названий каналов см. на стр. 28.)
Входные каналы Входные разъемы и каналы слота
1–16 Разъемы INPUT 1–16
17–24 Входные каналы ADAT IN 1–8
25–32 Каналы слота 1–8
Каналы ST IN 1–4
Процессор внутренних эффектов 1–4,
выходы 1–2
Подключение на
входе
Разъем INPUT 1
Разъем INPUT 2
Разъем INPUT 3
Разъем INPUT 4
Разъем INPUT 5
Разъем INPUT 6
Разъем INPUT 7
Разъем INPUT 8
Входной канал 1
Входной канал 2
Входной канал 3
Входной канал 4
Входной канал 5
Входной канал 6
Входной канал 7
Входной канал 8
Значение
параметра
Описание
Не назначено
AD1–AD16 Разъемы INPUT 1–16
ADAT1 A DAT 8 Входные каналы ADAT IN 1–8
SL-01–SL-16 Каналы слота 1–16
FX1-1 и FX1-2
Выходы 1 и 2 процессора
внутренних эффектов 1
FX2-1 и FX2-2
Выходы 1 и 2 процессора
внутренних эффектов 2
FX3-1 и FX3-2
Выходы 1 и 2 процессора
внутренних эффектов 3
FX4-1 и FX4-2
Выходы 1 и 2 процессора
внутренних эффектов 4
2TD-L и 2TD-R Разъем 2TR IN DIGITAL (L/R)
USB1–USB16
Порт TO HOST USB, входные
каналы 1–16
1
1
2
