Цифровые входы и выходы 13
Справочное руководство 01V96i
Аналоговый и цифровой ввод-вывод

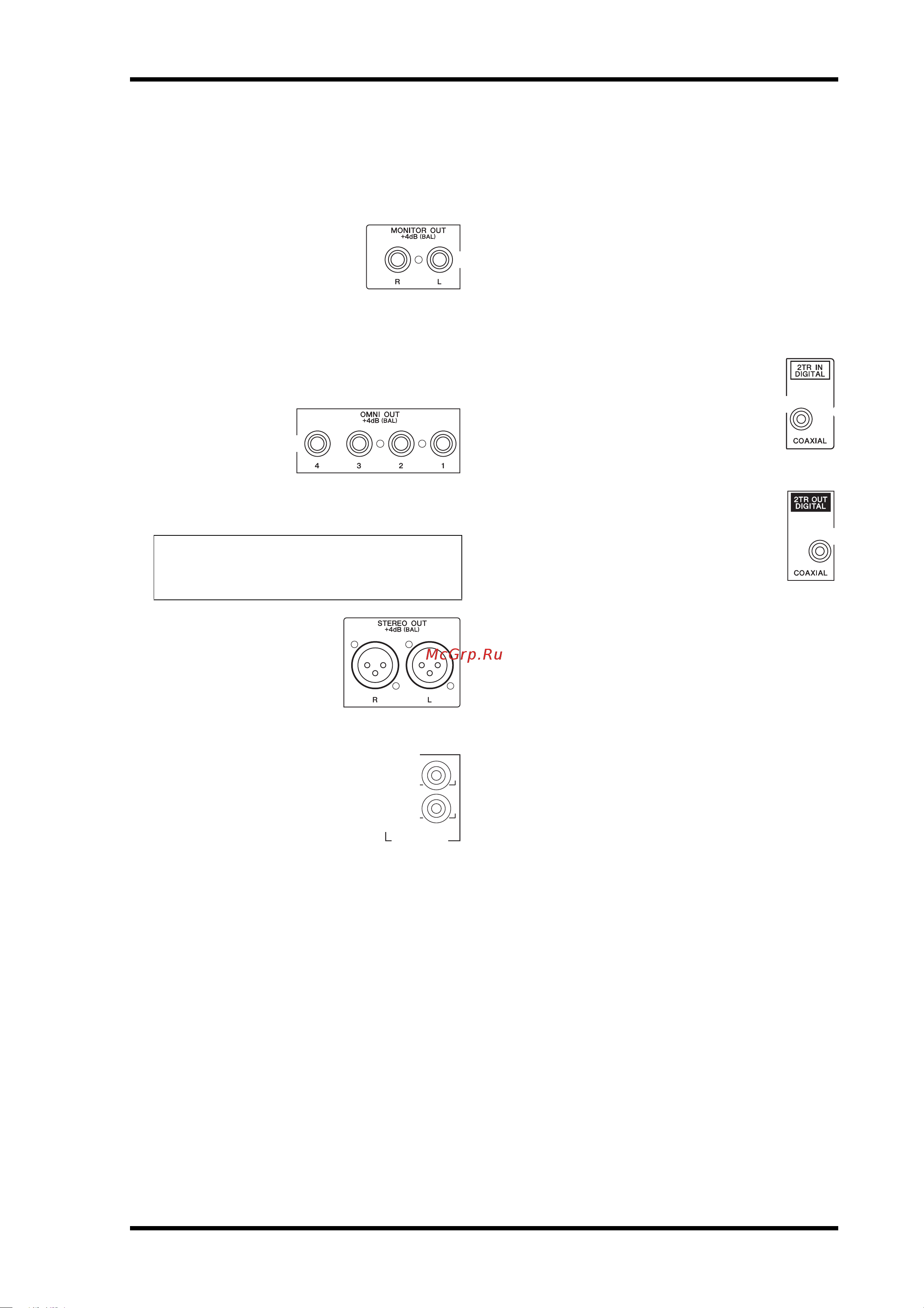

Секция выходов
На верхней и задней панелях консоли 01V96i находятся
выходные разъемы, позволяющие подключить систему
мониторинга, процессоры эффектов и другие
устройства линейного уровня.
•Разъемы MONITOR OUT L/R
Эти сбалансированные
штекерные разъемы типа TRS
выводят сигналы для
мониторинга или входные
сигналы, маршрутизируемые с разъемов 2TR IN.
Номинальный выходной уровень составляет +4 дБ.
Используйте селектор источника Monitor в секции
вывода для мониторинга и наушников для выбора
сигнала, выводимого из этих разъемов.
• Разъемы OMNI OUT 1–4
Эти
сбалансированные
штекерные разъемы
типа TRS выводят
любые сигналы шины
(Bus Out) или сигналы
прямого вывода (Direct Out) входных каналов.
Номинальный выходной уровень составляет +4 дБ.
• Разъемы STEREO OUT L/R
Эти сбалансированные
разъемы типа XLR-3-32
выводят стереофонические
выходные сигналы.
Номинальный выходной
уровень составляет +4 дБ.
•Разъемы 2TR OUT
Несбалансированные разъемы
RCA предназначены для вывода
сигналов линейного уровня на
подключенное устройство записи
или другое внешнее устройство. Из
этих разъемов всегда выводятся
стереофонические выходные
сигналы.
Цифровые входы
ивыходы
На задней панели консоли 01V96i находятся цифровые
входные и выходные разъемы, позволяющие
подключать внешние цифровые устройства. К этим
цифровым входам и выходам можно подключать
проходящие по любому маршруту сигналы.
Кроме того, можно получить дополнительные
цифровые входы и выходы, установив дополнительную
плату ввода-вывода в слот.
Цифровые разъемы ввода-вывода
•Разъем 2TR IN DIGITAL
Разъем 2TR IN DIGITAL представляет
собой разъем RCA и принимает
цифровой аудиосигнал
в потребительском формате (IEC 60958).
Пользователь может подключить
цифровые сигналы, поступающие на этот
разъем, к любому входному каналу (стр. 43).
•Разъем 2TR OUT DIGITAL
Этот разъем RCA позволяет выводить
цифровой аудиосигнал в потребительском
формате (IEC 60958). К этому выходу
пользователь может подключить любые
выходы шин или прямые выходы входных
каналов (стр. 45).
•Разъем [ADAT IN]
Этот разъем TOSLINK поддерживает прием
сигналов в 8-канальном оптическом формате
ADAT. Разъем можно подключить к любому
входному каналу (стр. 43).
• Разъем ADAT OUT
Этот разъем TOSLINK поддерживает вывод
сигналов в 8-канальном оптическом формате
ADAT. К этому выходу пользователь может
подключить любые выходы шин или прямые
выходы входных каналов (стр. 44).
SLOT (слот)
В этот слот может быть установлена дополнительная
мини-плата ввода-вывода YGDAI (Yamaha General
Digital Audio Interface – общий цифровой
аудиоинтерфейс Yamaha). Эта плата обеспечивает
AD/DA-преобразование (из аналогового
в цифровой/из цифрового в аналоговый), а также
различные опции аналогового ввода-вывода
и цифровые интерфейсы ввода-вывода во всех
распространенных форматах соединений цифровых
аудиосигналов, включая AES/EBU, ADAT и Tascam.
Пользователь может подключить сигналы,
поступающие на эту плату, к любым входным каналам
или входам вставок (см. стр. 43).
К выходам этой платы можно подключить выходы шин
или прямые выходы входных каналов (см. стр. 46).
Подробнее о мини-платах YGDAI I/O, доступных
в настоящий момент, см. раздел «Технические
характеристики слота ввода-вывода I/O SLOT»
в руководстве пользователя.
Свежую информацию о мини-платах ввода-вывода
YGDAI I/O см. на веб-сайте профессиональных
аудиоустройств Yamaha.
http://www.yamahaproaudio.com/
К сведению: К разъемам OMNI OUT можно
подключить проходящие по любому маршруту
сигналы. (Подробнее о подключении сигналов
к разъемам OMNI OUT см. стр. 44.)
L
R
IN OUT
2TR
-10dBV
(UNBAL)
