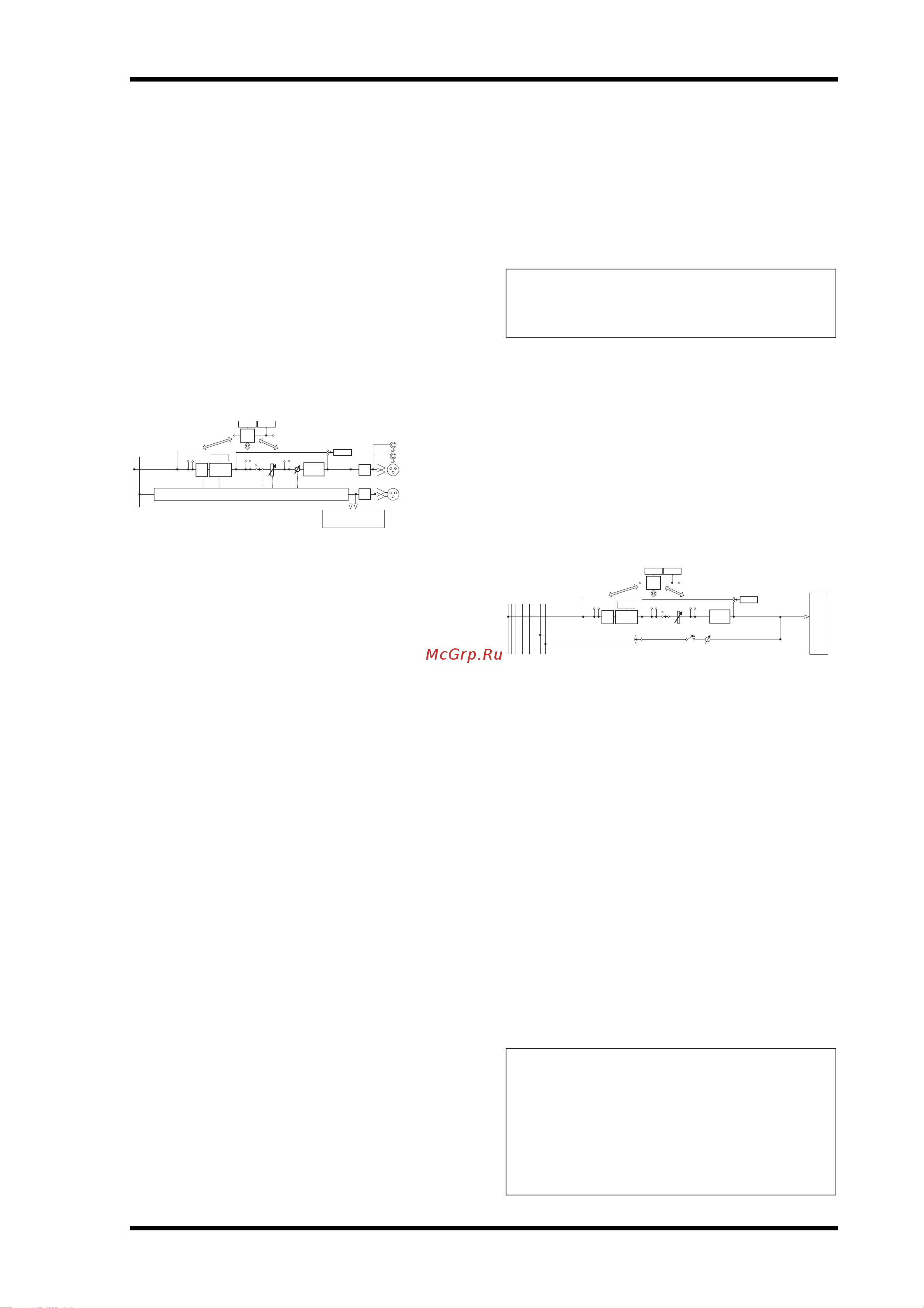

Выходы шин 29
Справочное руководство 01V96i
Выходы шин
Выходы шин
В этой главе описаны способы настройки параметров
секций Stereo Out (стереофонический выход) и Bus Out
(выход шины) 1–8 консоли 01V96i.
О стереофоническом выходе
Секция Stereo Out (стереофонический выход) принимает
сигналы из секций Input Channel (входные каналы) и Bus
Out (выход шины) 1–8, микширует их в два канала,
обрабатывает с помощью встроенного эквалайзера,
компрессора и пр., затем маршрутизирует сигналы на
разъемы STEREO OUT и 2TR OUT. На приведенной ниже
схеме показано прохождение сигнала через секцию Stereo
Out (стереофонический выход).
•INSERT (вставка)
В этой секции пользователь может
маршрутизировать сигналы секции
стереофонического выхода на внешние устройства
через встроенные разъемы или плату ввода-вывода,
а также вставлять внутренние процессоры
эффектов.
• ATT (аттенюатор)
В этой секции можно ослабить или усилить уровень
сигналов, которые будут вводиться в эквалайзер.
Аттенюатор позволяет предотвратить срез
и коррекцию слишком низких уровней сигналов
после эквалайзера.
• 4 BAND EQ (4-полосный эквалайзер)
Этот параметрический эквалайзер поддерживает
четыре полосы частот (HIGH (высокие),
HIGH-MID (верхние средние), LOW-MID (нижние
средние) и LOW (низкие)).
•COMP (компрессор)
Этот динамический процессор можно использовать
как компрессор, экспандер или лимитер. Процессор
может находится перед эквалайзером, перед
фейдером [STEREO] или после фейдера [STEREO].
• ON (вкл./выкл.)
Эта кнопка используется для включения
и выключения секции стереофонического выхода.
• LEVEL (уровень)
Фейдер [STEREO] регулирует выходные уровни
секции стереофонического выхода.
• Balance (баланс)
Эта секция позволяет отрегулировать баланс
уровней между каналами L (левый) и R (правый)
секции стереофонического выхода.
• OUTPUT DELAY (задержка на выходе)
Эта секция обеспечивает задержку выходного
сигнала. Главным образом это используется для
тонкой настройки тайминга сигналов.
• METER (измеритель)
В этой секции пользователь может переключать
место измерения уровней сигналов, отображаемых
на странице Meter (измеритель) или разделе
стереофонического измерителя в правой части
экрана.
Подробнее о выборе мест измерения см. в разделе
«Просмотр измерителей уровней» в руководстве
пользователя (брошюре).
Bus Out (выход шины) 1–8
Секция Bus Out (выход шины) 1–8 микширует сигналы,
маршрутизируемые из входных каналов на конкретные
шины, обрабатывает сигналы с помощью встроенного
эквалайзера, компрессора и пр., затем маршрутизирует
сигналы на конкретные выходные разъемы или плату
ввода-вывода.
На приведенной ниже схеме показано прохождение
сигнала через секцию Bus Out (выход шины).
•INSERT (вставка)
• ATT (аттенюатор)
• 4 BAND EQ (4-полосный эквалайзер)
•COMP (компрессор)
• ON (вкл./выкл.)
• LEVEL (уровень)
• OUTPUT DELAY (задержка на выходе)
• METER (измеритель)
Перечисленные выше параметры и секции
идентичны параметрам, используемым для секции
Stereo Out (стереофонический выход). Подробнее
см. в описании секции Stereo Out
(стереофонический выход).
• Bus to Stereo (с шины на стерео)
Сигналы секции Bus Out 1–8 также
маршрутизируются на стереофоническую шину
(Stereo Bus). В дополнение к параметрам ON (вкл.),
LEVEL (уровень) и прочим пользователь может
задать параметры Send Level (уровень передачи),
On/Off (вкл./выкл.), Pan (панорама) и другие
параметры.
OUTPUT PATCH
OUTPUT
DELAY
METER
ATT
4BAND
EQ
INSERT
INSERT
LEVEL
ON
COMP
METER
(Gain Reduction)
BAL
INSERT
Same as stereo master L
METER
METER
(Out Meter)
STEREO L
STEREO R
[STEREO OUT]
L
R
(+4dBu)
L
R
(-10dBV)
DA
DA
[2TR OUT]
Примечание: Кроме того, можно подключить сигналы
секции стереофонического выхода на другие выходные
разъемы или плату ввода-вывода, используя страницы
Patch | Out Patch (подключение | подключение на выходе).
К сведению:
• Кроме того, предусмотрена возможность образования
пары из соседних нечетной и четной шин для работы
в стереофоническом режиме (см. стр. 33).
• По умолчанию каналы слота 1–8 и 9–16, и каналы
ADAT OUT 1–8 подключаются на выходы секции Bus
Out 1–8. Тем не менее, пользователь может изменить
это подключение на странице Patch | Out Patch
(подключение | подключение на выходе) (см. стр. 44).
OUTPUT PATCH
OUTPUT
DELAY
METER
ATT
4BAND
EQ
INSERT
INSERT
LEVEL
ON
COMP
METER
(Gain Reduction)
INSERT
METER
METER
(Out Meter)
STEREO L
STEREO R
BUS1
BUS2
BUS3
BUS4
BUS5
BUS6
BUS7
BUS8
PAN
BUS to STEREO
LEVEL
ON
BUS 1(...8)
