English | 11
A
B

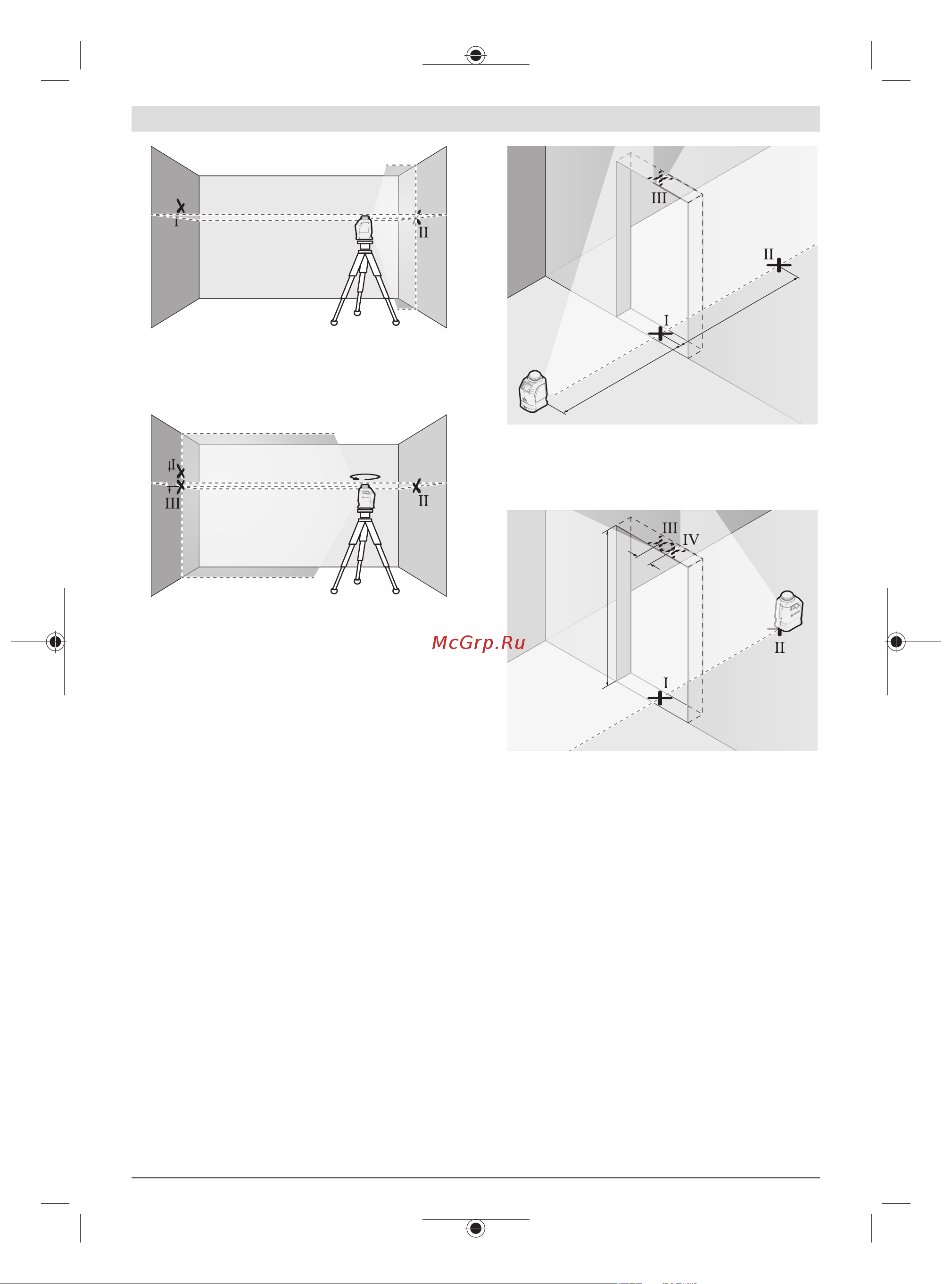

– Align the height of the measuring tool (using the tripod or
by placing objects underneath as required) so that the
point where the laser lines cross exactly hits the previ-
ously marked pointⅡ on wallB.
A
B
d
180°
– Turn the measuring tool 180° without adjusting the
height. Aim it at wallA such that the vertical laser line runs
through the already marked pointⅠ. Allow the measuring
tool to level in and mark the point where the laser lines
cross on wallA (pointⅢ).
– The discrepancy d between the two marked pointsⅠ and
Ⅲ on wallA reveals the actual height deviation of the
measuring tool.
The maximum permitted deviation on the measuring dis-
tance of 2×5m=10m is as follows:
10m×±0.4mm/m=±4mm. The discrepancy d between
pointsⅠ and Ⅱ must therefore amount to no more than 4mm.
Checking the Level Accuracy of the Vertical Line
For this check, you will need a door opening (on solid
ground) which has at least 2.5m of space either side of the
door.
– Place the measuring tool 2.5m away from the door open-
ing on a firm, flat surface (not on a tripod). Select vertical
mode with automatic levelling. Aim the vertical laser line
at the door opening and allow the measuring tool to level
in.
2,5 m
2,5 m
– Mark the centre of the vertical laser line on the floor of the
door opening (pointⅠ), 5m away on the other side of the
door opening (pointⅡ) and on the upper edge of the door
opening (pointⅢ).
2 m
d
– Rotate the measuring tool 180° and position it on the
other side of the door opening, directly behind pointⅡ.
Allow the measuring tool to level in and align the vertical
laser line in such a way that its centre passes through
pointsⅠ andⅡ exactly.
– Mark the centre of the laser line on the upper edge of the
door opening as pointⅣ.
– The discrepancy d between the two marked pointsⅢ and
Ⅳ reveals the actual vertical deviation of the measuring
tool.
– Measure the height of the door opening.
You can calculate the maximum permitted deviation as fol-
lows:
Doubled height of the door opening×0.4mm/m
Example: At a door opening height of 2m, the maximum de-
viation amounts to
2×2m×±0.4mm/m=±1.6mm. The pointsⅢ and Ⅳ
must therefore be no further than 1.6mm from each other.
Bosch Power Tools 1 609 92A 4HK | (08.10.2020)
