Français | 17
2 m
d

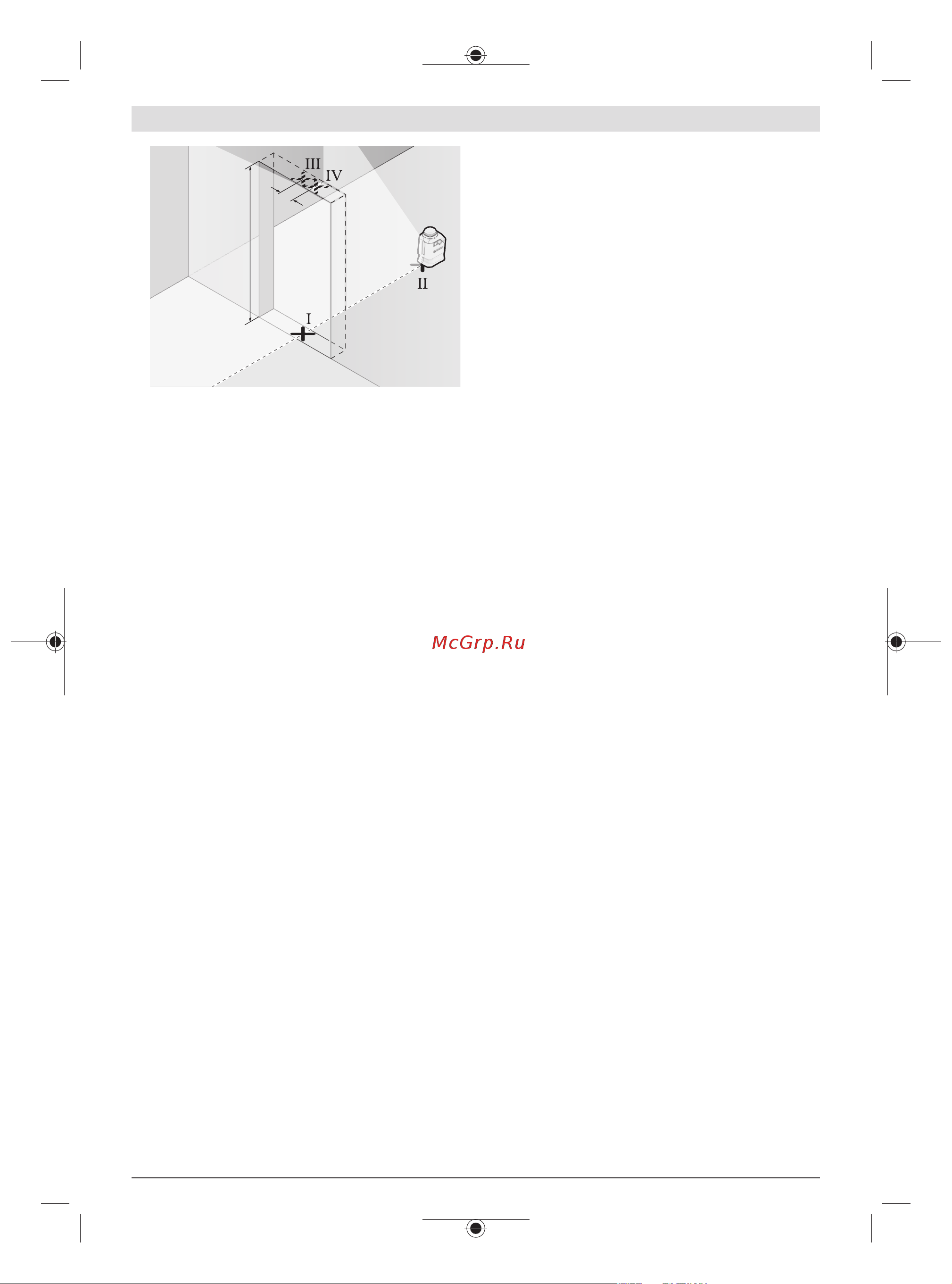

– Tournez l’appareil de mesure de 180° et placez-le de
l’autre côté de l’embrasure de porte, directement derrière
le point II. Attendez que l’appareil de mesure se mette à
niveau et ajustez la position de la ligne laser verticale de
sorte que son milieu passe exactement par les points I et
II.
– Marquez le milieu de la ligne laser au bord supérieur de
l’embrasure de porte (point IV).
– L’écart d entre les deux points III et IV indique l’écart réel
de l’appareil de mesure par rapport à la verticale.
– Mesurez la hauteur de l’embrasure de porte.
L’écart maximal admissible se calcule comme suit :
2 fois la hauteur de l’embrasure de porte ×0,4mm/m
Exemple : Si la hauteur de l’embrasure de porte est de 2m,
l’écart maximal ne doit pas excéder
2×2m×±0,4mm/m=±1,6mm. Les points III et IV ne
doivent par conséquent pas être éloignés de plus de 1,6 mm
l’un de l’autre.
Instructions d’utilisation
u Pour marquer la position d’une ligne laser, marquez
toujours le milieu de la ligne. La largeur des lignes laser
varie en effet selon la distance.
Travail avec le trépied (accessoire)
Un trépied constitue un support de mesure stable et réglable
en hauteur. Fixez l’appareil de mesure avec son raccord de
trépied 1/4" (3) sur le trépied (23) ou un trépied d’appareil
photo du commerce. Vissez l’appareil de mesure avec la vis
de serrage du trépied.
Mettez le trépied plus ou moins à niveau avant de mettre en
marche l’appareil de mesure.
Fixation sur le support universel (accessoire)
(voirfiguresH–O)
Le support universel (13) permet de fixer l’appareil de me-
sure p. ex. sur des surfaces verticales, des tuyaux ou des ma-
tériaux magnétisables. Le support universel peut également
servir de trépied de sol. Il facilite l’alignement en hauteur de
l’appareil de mesure.
Pour fixer l’appareil de mesure au support de fixation
universel(13), vissez la vis 1/4"(15) du support dans le
raccord de trépied(3) de l’appareil de mesure.
Pour faire pivoter ou déplacer l’appareil de mesure sur le
support, desserrez légèrement la vis 1/4"(15).
En cas d’utilisation de la pince de plafond(14), l’appareil de
mesure peut être déplacé vers le haut ou vers le bas à l’aide
du bouton rotatif de réglage micrométrique(17).
Mettez le support universel (13) plus ou moins à niveau
avant de mettre en marche l’appareil de mesure.
Le support universel(13) offre plusieurs possibilités de fixa-
tion pour l’appareil de mesure:
– Le support universel(13) (sans pince de plafond(14))
peut être fixé sur des surfaces magnétiques avec les
aimants(19) (figureL).
– Le support universel(13) (sans pince de plafond(14))
peut servir de trépied de table. Pour cela, posez le sup-
port sur le sol et déployez les pieds de stabilisation(20)
(figureM).
– Le support universel(13) (sans pince de plafond(14))
peut aussi être vissé dans du bois ou une cloison sèche.
Pour cela, insérez une vis de fixation (du commerce) d’au
moins 50mm de longueur dans le trou oblong(18) du
support de fixation et vissez-la (figureN).
– Pour finir, le support universel(13) peut être fixé à un rail
ou une traverse de plafond ou de mur à l’aide du
blocage(16) de la pince de plafond(14) (figureO).
Lunettes de vision du faisceau laser (accessoire)
Les lunettes de vision du faisceau laser filtrent la lumière am-
biante. L’œil perçoit ainsi la lumière du laser comme étant
plus claire.
u N’utilisez pas les lunettes de vision laser (accessoire
non fourni) comme des lunettes de protection. Les lu-
nettes de vision laser aident seulement à mieux voir le
faisceau laser ; elles ne protègent pas contre les effets
des rayonnements laser.
u N’utilisez pas les lunettes de vision laser (accessoire
non fourni) comme des lunettes de soleil ou pour la
circulation routière. Les lunettes de vision laser
n’offrent pas de protection UV complète et elles faussent
la perception des couleurs.
Entretien et Service après‑vente
Nettoyage et entretien
Maintenez l’appareil de mesure propre.
N’immergez jamais l’appareil de mesure dans de l’eau ou
dans d’autres liquides.
Nettoyez l’appareil à l’aide d’un chiffon doux et humide.
N’utilisez pas de détergents ou de solvants.
Nettoyez régulièrement la zone autour de l’ouverture de sor-
tie du faisceau laser en évitant les peluches.
Ne stockez et transportez l’appareil de mesure que dans le
coffret(24) fourni.
Si l’appareil doit être réparé, renvoyez-le dans son
coffret(24).
Bosch Power Tools 1 609 92A 4HK | (08.10.2020)
