Русский | 39
2,5 m
2,5 m

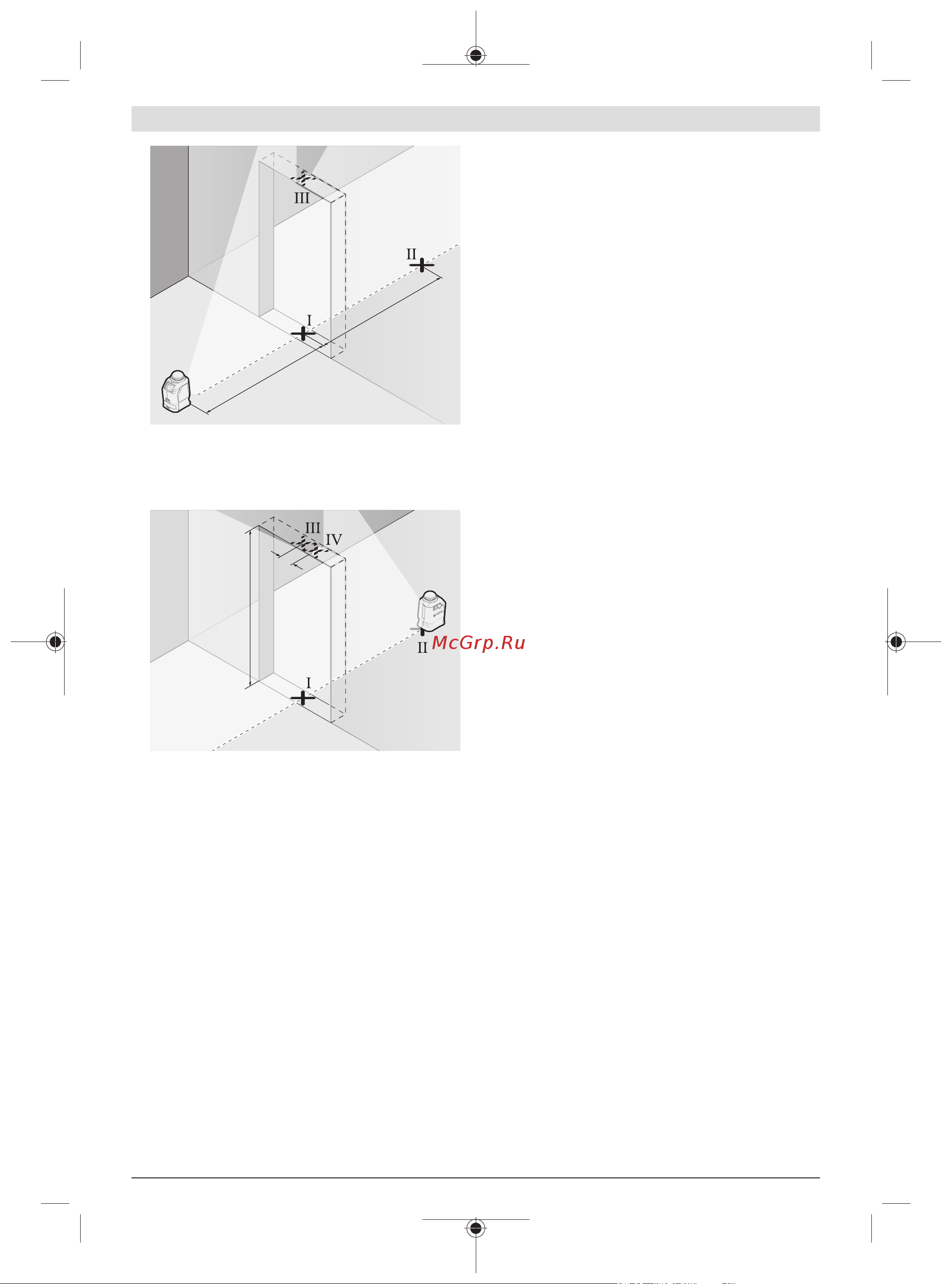

– Отметьте середину вертикальной линии на полу в
проеме двери (точкаI), на расстоянии в 5м с другой
стороны проема двери (точкаII), а также по верхнему
краю проема двери (точкаⅢ).
2 m
d
– Поверните измерительный инструмент на 180° и по-
ставьте его по другую сторону дверного проема прямо
позади точкиⅡ. Дайте измерительному прибору само-
нивелироваться и направьте его вертикальные лазер-
ные лучи так, чтобы их середины проходили точно че-
рез точкиⅠ иⅡ.
– Пометьте середину лазерного луча на верхнем крае
дверного проема как точкуⅣ.
– Расстояние d между двумя обозначенными точкамиⅢ
и Ⅳ отображает фактическое отклонение измеритель-
ного инструмента от вертикали.
– Измерьте высоту проема двери.
Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема×0,4мм/м
Пример: при высоте дверного проема в 2м максималь-
ное отклонение может составлять
2×2м×±0,4мм/м=±1,6мм. ТочкиⅢ и Ⅳ должны на-
ходиться при обоих измерениях на расстоянии максимум
1,6мм друг от друга.
Указания по применению
u Используйте всегда только середину лазерной ли-
нии для отметки. Ширина лазерной линии изменяется
по мере удаления.
Работа со штативом (принадлежность)
Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Поставьте измерительный
инструмент гнездом под штатив 1/4" (3) на резьбу штати-
ва (23) или обычного фотоштатива. Зафиксируйте изме-
рительный инструмент с помощью крепежного винта
штатива.
Предварительно выровняйте штатив, прежде чем вклю-
чать измерительный инструмент.
Фиксация с помощью универсального держателя
(принадлежность) (см.рис.H–O)
С помощью универсального крепления(13) можно за-
крепить измерительный инструмент, напр., на вертикаль-
ных поверхностях, трубах или намагничиваемых матери-
алах. Универсальное крепление можно также использо-
вать в качестве подставки. Оно облегчает выравнивание
инструмента по высоте.
Для закрепления измерительного инструмента на уни-
версальном держателе(13) затяните винт 1/4"(15) дер-
жателя в гнезде под штатив(3) на измерительном
инструменте.
Чтобы повернуть или передвинуть измерительный
инструмент на держателе слегка ослабьте винт 1/4"(15).
При использовании потолочного кронштейна(14) изме-
рительный инструмент можно перемещать вверх и вниз с
помощью поворотной ручки для точной настройки(17).
Предварительно выровняйте универсальное
крепление(13), прежде чем включать измерительный
инструмент.
С помощью универсального держателя(13) измеритель-
ный инструмент можно крепить следующим образом:
– Универсальный держатель(13) (без потолочного
кронштейна(14)) можно крепить с помощью
магнитов(19) к магнитным поверхностям (рис.L).
– Используйте универсальный держатель(13) (без по-
толочного кронштейна(14)) в качестве настольного
штатива. Для этого установите держатель на поверх-
ность и разверните стойки(20) держателя (рис.M).
– Универсальный держатель(13) (без потолочного
кронштейна(14)) можно крепить к поверхностям из
гипсокартона и дерева. Для этого вверните крепеж-
ный винт (стандартный) длиной не менее 50 мм в от-
верстие под винт(18) на держателе и затяните
(рис.N).
– Универсальный держатель(13) можно также с помо-
щью фиксатора(16) установить на потолочный
кронштейн(14) на потолочной решетке или настен-
ных рейках (рис.O).
Bosch Power Tools 1 609 92A 4HK | (08.10.2020)
