60 | Srpski
Ako bi merni alat pri jednoj od provera prekoračio
maksimalno odstupanje, popravite ga u jednom Bosch
servisu.

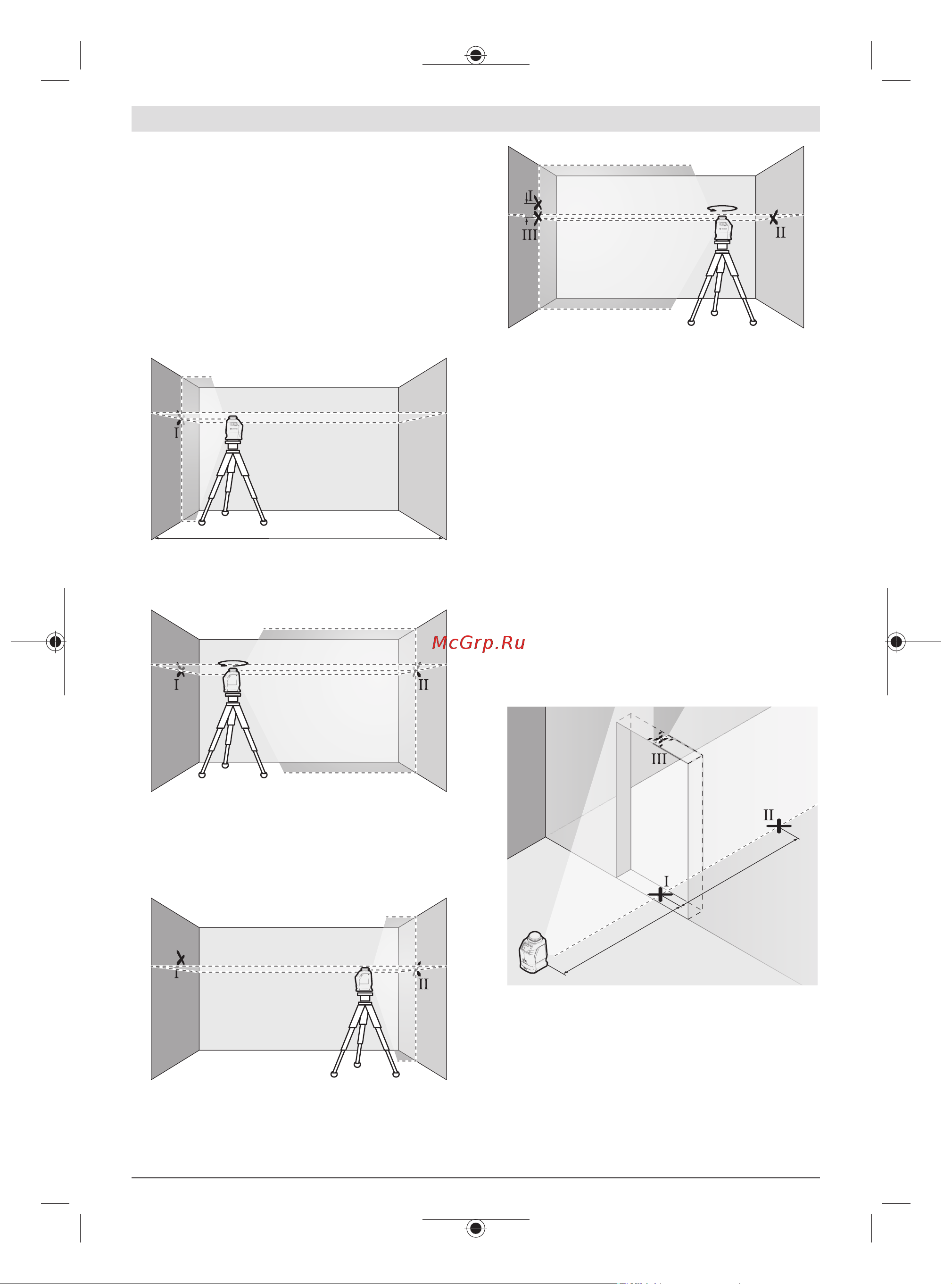

Kontrola horizontalne tačnosti u nivelisanju poprečne
ose
Za proveru potrebna vam je slobodna merna deonica od 5m
na čvrstoj podlozi između dva zida A iB.
– Montirajte merni alat blizu zidaA na jedan stativ ili ga
postavite na čvrstu ravnu podlogu. Uključite merni alat.
Izaberite režim rada ukrštenih linija sa automatskim
nivelisanjem.
A
B
5 m
– Usmerite laser na bliski zid A i pustite da se merni alat
niveliše. Označite sredinu tačke na kojoj se laserske linije
na zidu ukrštaju (tačka Ⅰ).
A
B
180°
– Okrenite merni alat za 180°, pustite da se niveliše i
označite tačku ukrštanja laserskih linija na suprotnom
zidu B (tačka Ⅱ).
– Stavite merni alat – bez okretanja – blizu zida B, uključite
ga i pustite da se niveliše.
A
B
– Merni alat usmerite u vis tako (pomoću stativa ili po
potrebi podmetanjem), da tačka ukrštanja laserskih linija
tačno pogađa prethodno označenu tačku Ⅱ na zidu B.
A
B
d
180°
– Merni alat okrenite za 180°, a da ne pomerate visinu.
Usmerite ga prema zidu A, tako da vertikalna laserska
linija prolazi kroz već označenu tačku Ⅰ. Pustite merni alat
da se niveliše i označite tačku ukrštanja laserskih linija na
zidu A (tačka Ⅲ).
– Razlika d između dve označene tačke Ⅰ i Ⅲ na zidu A
predstavlja stvarno odstupanje visine mernog alata.
Na mernoj deonici od 2×5m=10m, maksimalno
dozvoljeno odstupanje iznosi:
10m×±0,4mm/m=±4mm. Razlika d između tačakaⅠ i Ⅱ
sme da iznosi maksimalno 4mm.
Provera preciznosti nivelisanja vertikalne linije
Za kontrolu potreban Vam je otvor od vrata, kod kojih (na
čvrstoj zemlji) sa svake strane vrata ima najmanje 2,5 m
prostora.
– Postavite merni alat na 2,5m rastojanja od otvora vrata
na čvrstu ravnu podlogu (ne na stativ). Izaberite vertikalni
režim rada sa automatskim nivelisanjem. Usmerite
vertikalnu lasersku liniju na otvor vrata i iznivelišite merni
alat.
2,5 m
2,5 m
– Označite sredinu vertikalne laserske linije na podu otvora
za vrata (tačka Ⅰ), na razdaljini od 5 m od druge strane
otvora za vrata (tačka Ⅱ) kao i na gornjoj ivici otvora za
vrata (tačka Ⅲ).
1 609 92A 4HK | (08.10.2020) Bosch Power Tools
