Bosch GLL 2-20 360+BM3 [16/74] Contrôle de la précision de nivellement de la ligne verticale
![Bosch 0601063J00 [16/0] Contrôle de la précision de nivellement de la ligne verticale](/views2/2014964/page16/bg10.png)
16 | Français
A
B
5 m

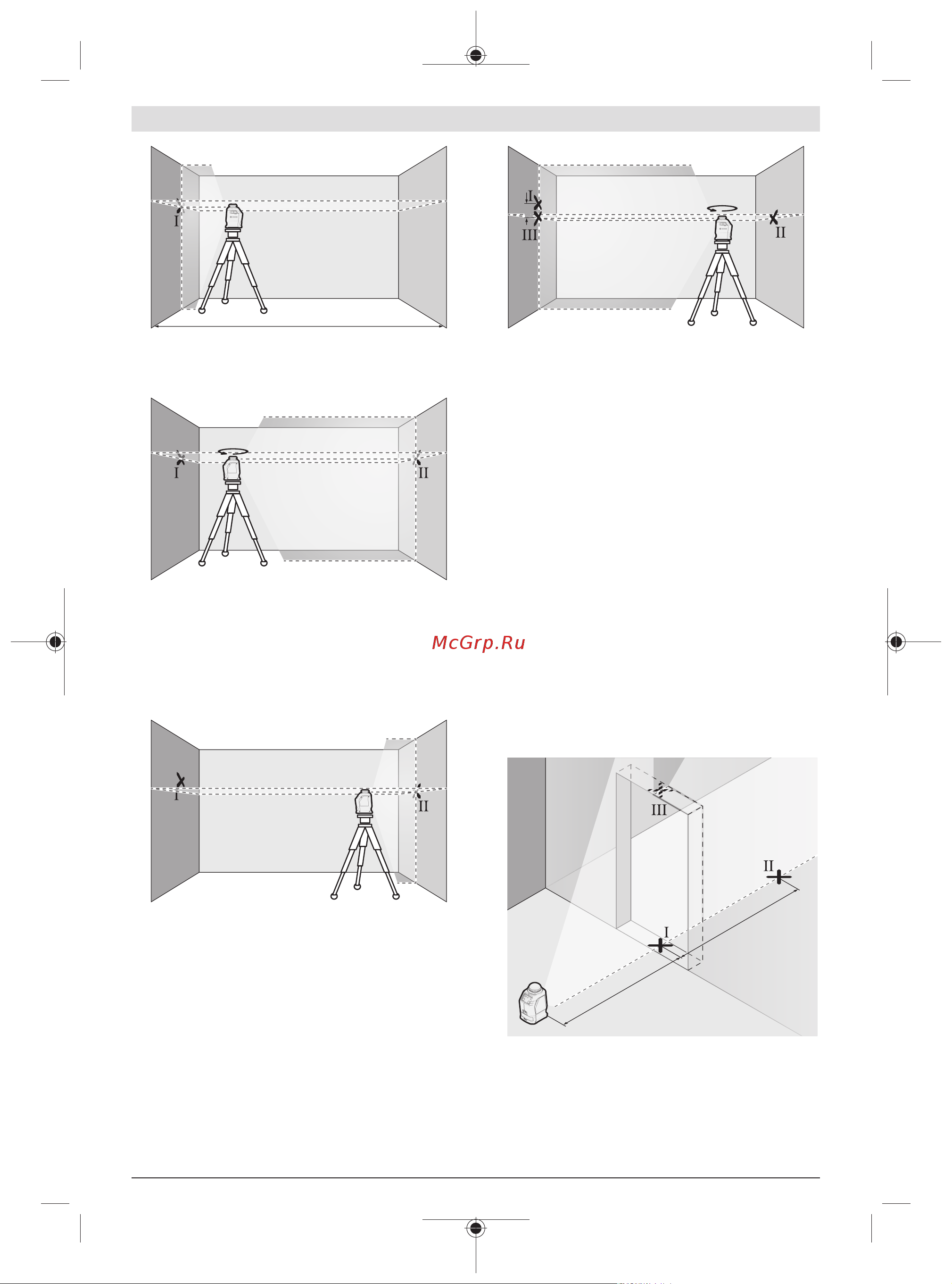

– Dirigez le laser vers le mur le plus proche A et attendez
que l’appareil de mesure se mette à niveau. Marquez sur
le mur le point de croisement des lignes laser (point I).
A
B
180°
– Tournez l’appareil de mesure de 180°, attendez que l’ap-
pareil de mesure se mette à niveau et marquez le point de
croisement des lignes laser sur le mur B d’en face
(pointII).
– Placez l’appareil de mesure – sans le tourner – près du
mur B, mettez-le en marche et attendez qu’il se mette à
niveau.
A
B
– Ajustez la hauteur de l’appareil de mesure (à l’aide du tré-
pied ou, le cas échéant, avec des cales) de sorte que le
point de croisement des lignes laser coïncide sur le mur B
avec le point II marqué précédemment.
A
B
d
180°
– Tournez l’appareil de mesure de 180° sans modifier la
hauteur. Orientez-le vers le mur A de sorte que la ligne la-
ser verticale passe par le point I marqué précédemment.
Attendez que l’appareil de mesure se mette à niveau et
marquez le point de croisement des lignes laser sur le mur
A (point III).
– L’écart d entre les deux points I et III sur le mur A indique
l’écart de hauteur réel de l’appareil de mesure.
Pour une distance de mesure de 2×5m=10m, l’écart
maximal admissible est de :
10m×±0,4mm/m=±4mm. L’écart d entre les points Ⅰ et
Ⅱ ne doit par conséquent pas excéder 4 mm.
Contrôle de la précision de nivellement de la
ligneverticale
Pour ce contrôle, vous avez besoin d’une embrasure de
porte avec au moins 2,5 m de chaque côté de la porte (sur
un sol stable).
– Posez l’appareil de mesure sur une surface stable et plane
(pas sur un trépied) à 2,5m de distance de l’embrasure
de porte. Sélectionnez le mode vertical avec nivellement
automatique. Dirigez la ligne laser verticale vers l’embra-
sure de porte et laissez l’appareil de mesure se mettre à
niveau.
2,5 m
2,5 m
– Marquez le milieu de la ligne laser verticale au bas (au ni-
veau du sol) de l’embrasure de porte (pointI), à 5m de
distance du coté opposé de l’embrasure de porte
(pointII) ainsi qu’au bord supérieur de l’embrasure de
porte (pointIII).
