50 | Қазақ
A
B

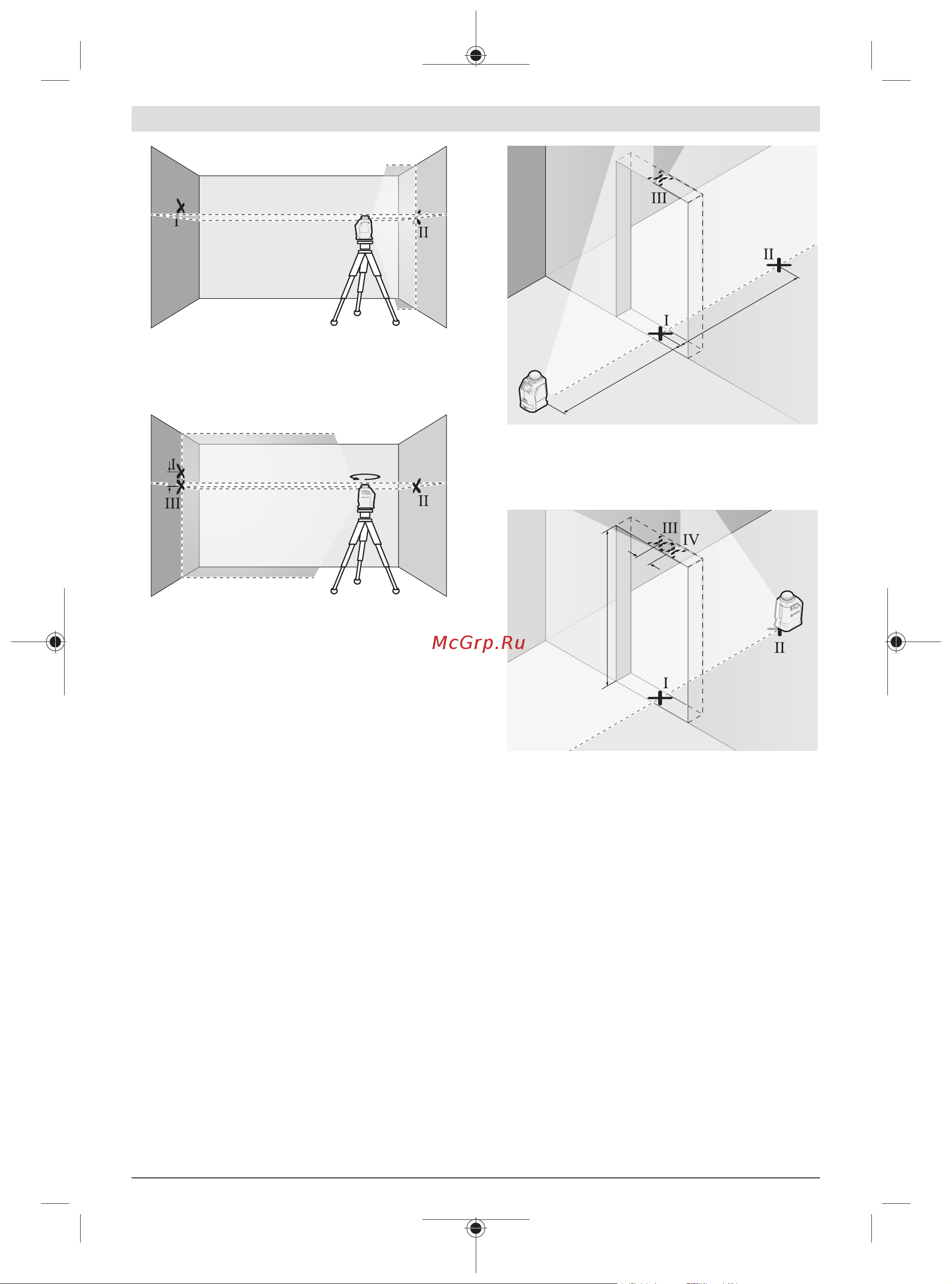

– Өлшеу құралының биіктігін (штативтер немесе бар
болса тіреуіш көмегімен) лазер сызықтарының айқыш-
ұйқыш нүктесі В қабырғасында алдымен белгіленген
нүктеге Ⅱ сәйкес болатындай бағыттаңыз.
A
B
d
180°
– Өлшеу құралын 180° бұрап биіктігін өзгертпеңіз. Оны
A қабырғасына тік лазер сызығы белгіленген Ⅰ
нүктесінен өтетін етіп бағыттаңыз. Өлшеу құралын
нивелирлеп, лазер сызықтарының айқыш-ұйқыш
нүктесін A қабырғасында (Ⅲ нүктесі) белгілеңіз.
– А қабырғасындағы Ⅰ мен Ⅲ екі белгіленген нүктенің d
айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.
2×5м=10м өлшеу қашықтығында рұқсат етілген
максималды ауытқу:
10м×±0,4мм/м=±4мм. Ⅰ мен Ⅱ нүктелер арасындағы
d айырмашылығы ең көбі 4 мм болуы керек.
Тік сызықтың нивелирлеу дәлдігін тексеру
Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде
2,5 м жай болатын есік тесігі керек.
– Өлшеу құралын есік саңылауынан 2,5м қашықтықта,
берік әрі тегіс бетке орналастырыңыз (штативке
емес). Нивелирлеу автоматикасымен тік режимді
таңдаңыз. Тік лазер сызығын есік саңылауына
бағыттап, өлшеу құралын нивелирлеңіз.
2,5 m
2,5 m
– Тік лазер сызығының орталығын есік тесігінің еденінде
(Ⅰнүктесі), 5м қашықтықта есік тесігінің басқа
жағында (Ⅱнүктесі) және есік тесігінің жоғарғы
шетінде (Ⅲнүктесі) белгілеңіз.
2 m
d
– Өлшеу құралын 180° бұрап, есік тесігінің басқа
жағында тікелей Ⅱ нүктесінің артында орнатыңыз.
Өлшеу құралын нивелирлеп, тік лазер сызығын
орталығы нақты Ⅰ мен Ⅱ нүктелерінен өтетін етіп
бағыттаңыз.
– Лазер сызығының орталығын есік тесігінің жоғарғы
шетінде Ⅳ нүктесі ретінде белгілеңіз.
– А қабырғасындағы Ⅲ мен Ⅳ екі белгіленген нүктенің d
айырмашылығы өлшеу құралының дәл биіктіктен
ауытқуын көрсетеді.
– Есік тесігінің биіктігін өлшеңіз.
Максималды рұқсат етілетін ауытқу төмендегідей
есептеледі:
есік тесігінің қос биіктігі×0,4мм/м
Мысал: есік тесігінің 2м биіктігіндегі максималды ауытқу:
2×2м×±0,4мм/м=±1,6мм. Сондықтан Ⅲ мен Ⅳ
нүктелердің аралығы ең көбі 1,6мм болуы керек.
Пайдалану нұсқаулары
u Әрдайым тек лазер сызығының орталығын
пайдаланыңыз. Лазер сызығының ені қашықтықпен
өзгереді.
1 609 92A 4HK | (08.10.2020) Bosch Power Tools
