![Samsung 60-75 дюймов (WMN4277SR) [20/84] Aanpassing van de hoek van de muurbeugel](/img/pdf.png)
Samsung 60-75 дюймов (WMN4277SR) [20/84] Aanpassing van de hoek van de muurbeugel
![Samsung 60-75 дюймов (WMN4277SR) [20/84] Aanpassing van de hoek van de muurbeugel](/views2/1531644/page20/bg14.png)
465
240.5 24.5 50
400
346
8
247
394
135
172
212
400
442

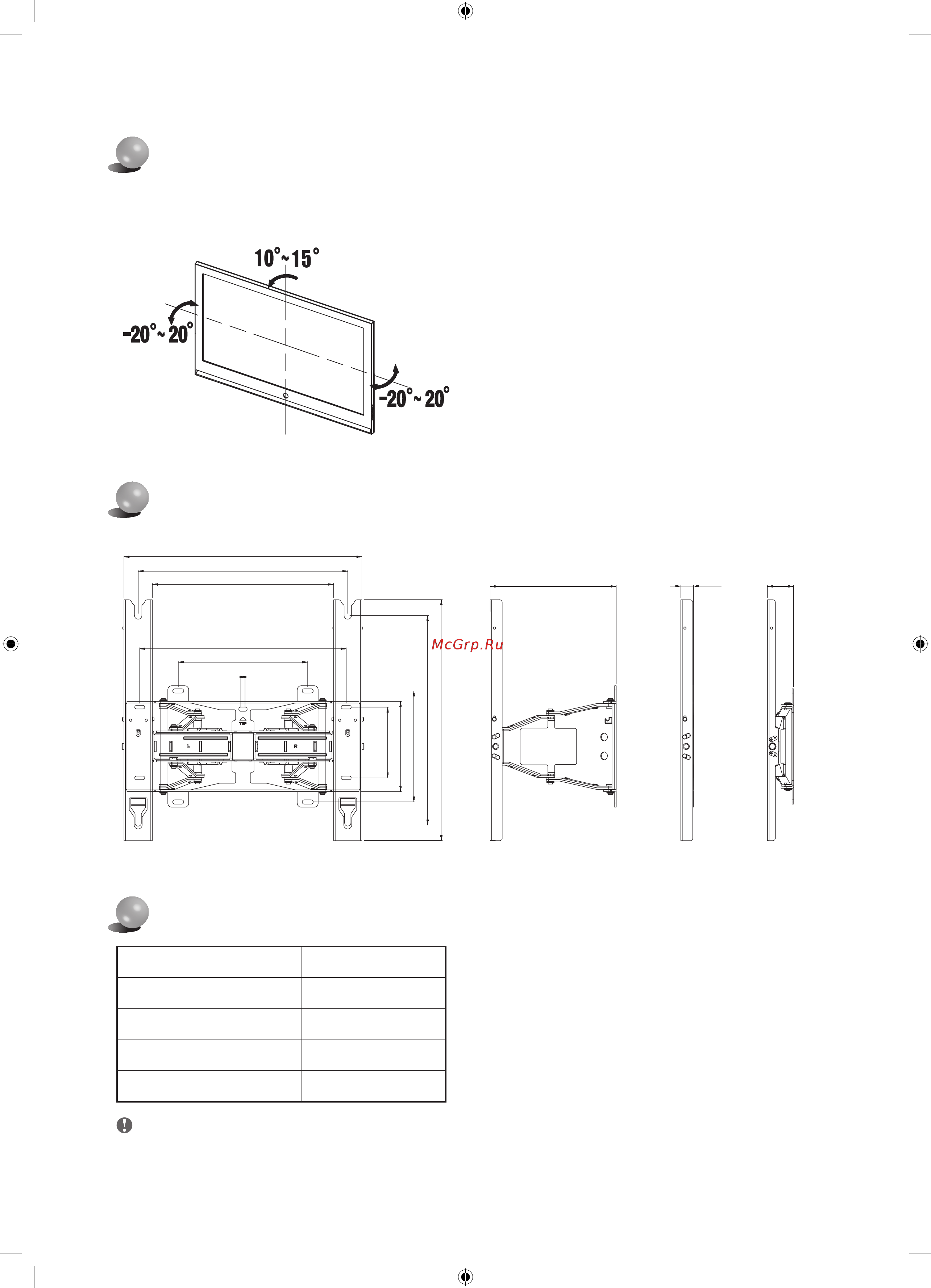

Productspecificaties
Productstandaarden
De informatie in dit document kan zonder kennisgeving worden gewijzigd.
Breedte (mm) 465
Hoogte (mm) 442
Diepte (mm) 24,5
Gewicht (kg) 5,5
VESA-standaard beugel 400 X 300, 400 X 400
Pas de hoek niet met geweld aan. Het apparaat kan
beschadigd raken wanneer het de muur raakt.
Houd het scherm aan de zijkanten vast wanneer u de hoek
naar links en rechts wilt aanpassen.
Houd de bovenkant in het midden vast wanneer u de hoek
naar boven en beneden wilt aanpassen.
U kunt de hoek naar links en naar rechts aanpassen
tussen -20º en 20º, en naar beneden naar 10º-15º.
De aanpasbare hoek kan verschillen afhankelijk van het
model.
Aanpassing van de hoek van de muurbeugel
Het soepel bewegend mechanisme zorgt ervoor dat het product soepel en gemakkelijk beweegt.
Pas de installatiehoek aan en plaats de tv dicht tegen de muur.
