![Samsung 60-75 дюймов (WMN4277SR) [50/84] Mocowanie wspornika ściennego](/img/pdf.png)
Samsung 60-75 дюймов (WMN4277SR) [50/84] Mocowanie wspornika ściennego
![Samsung WMN4277SR [50/84] Mocowanie wspornika ściennego](/views2/1531644/page50/bg32.png)
2
6
4
3
7
5
1

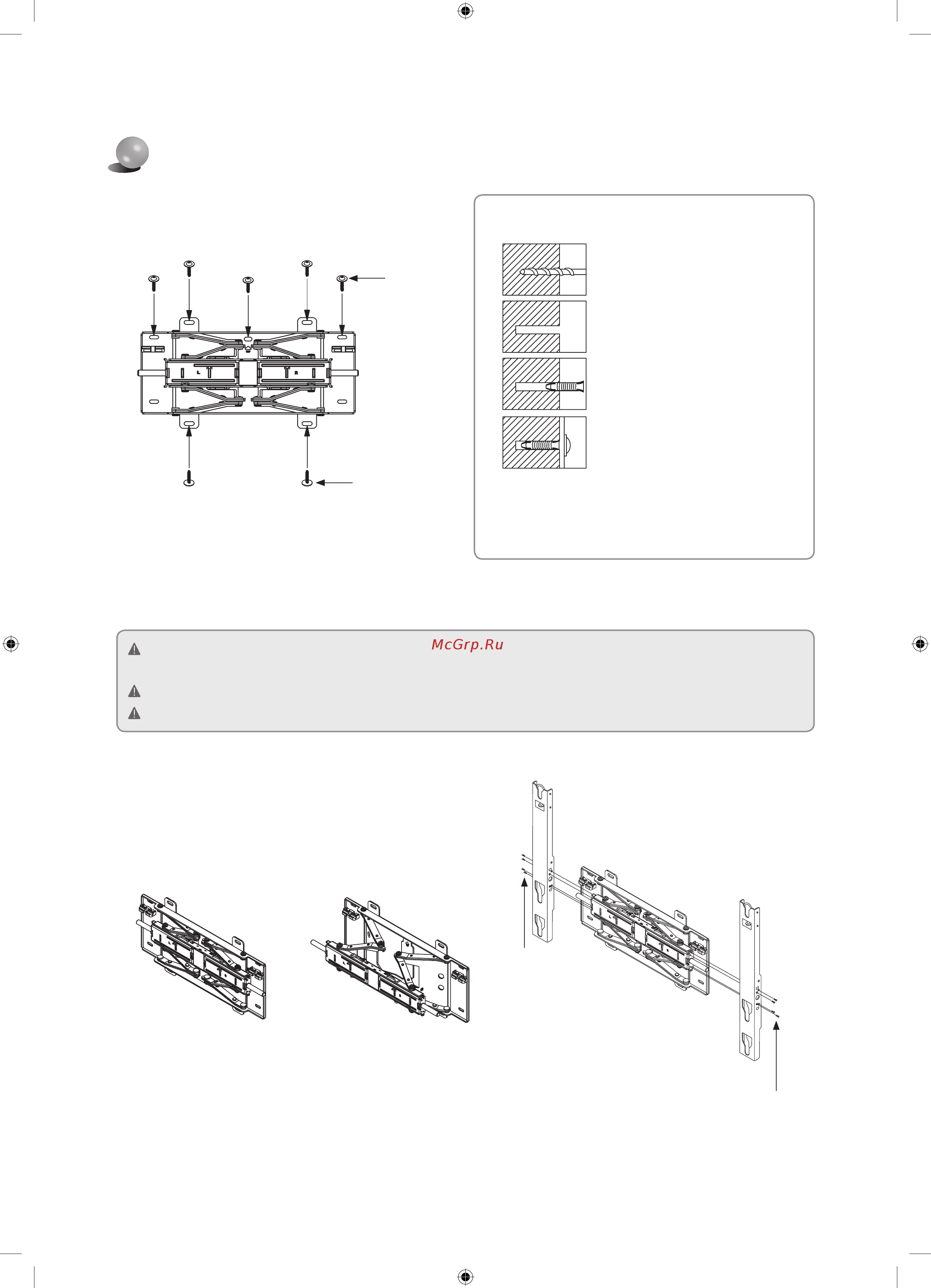

Mocowanie wspornika ściennego
1
Zamocuj na ścianie część wspornika odpowiadającą za
regulację kąta, jak pokazano na ilustracji.
Przykręć do ściany część wspornika odpowiadającą za
regulację kąta za pomocą kołków rozporowych i wkrętów
ⓐ w kolejności od ① do ⑦.
Jeśli montaż nie jest możliwy w wybranym miejscu, wybierz
odpowiednie miejsce w pobliżu.
Przed zamocowaniem wspornika należy sprawdzić wytrzymałość ściany. Jeśli ściana nie jest dostatecznie wytrzymała, przed
montażem należy ją wzmocnić.
Dostarczone wkręty i kołki rozporowe są przeznaczone do ścian betonowych.
W przypadku montażu na ścianach gipsowych, marmurowych lub stalowych należy użyć odpowiednich wkrętów.
Montaż kołków rozporowych i wkrętówⓐ
Do wykonania otworu w ścianie użyj wiertła o odpowiednim
rozmiarze. Postępuj zgodnie ze wskazówkami dotyczącymi
montażu, aby uniknąć niebezpiecznych sytuacji.
Za pomocą odpowiedniego wiertła wykonaj
otwór w ścianie dla wkrętów o rozmiarze
6X50.
Usuń pył z otworu.
W otworze umieść kołek rozporowy
dołączony do zestawu.
Przyłóż część wspornika odpowiadającą za regulację kąta
do ściany tak, aby otwory w ścianie odpowiadały rozmiesz-
czeniu jej otworów i dokręć ją za pomocą wkrętówⓐ.
2
Przymocuj tę część wspornika do ściany. Wysuń część wspornika,
pociągając ją do przodu. Zamontuj lewy i prawy wspornik w
odpowiednich miejscach zamontowanej już części wspornika
odpowiadającej za regulację kąta i dokręć 8 wkrętówⓑ (w zestawie).
(Instalacja obu elementów odbywa się w taki sam sposób).
Wkrętⓑ 4 szt.
Wkrętⓑ 4 szt.
Wkrętⓐ 5 szt.
Wkrętⓐ 2 szt.
