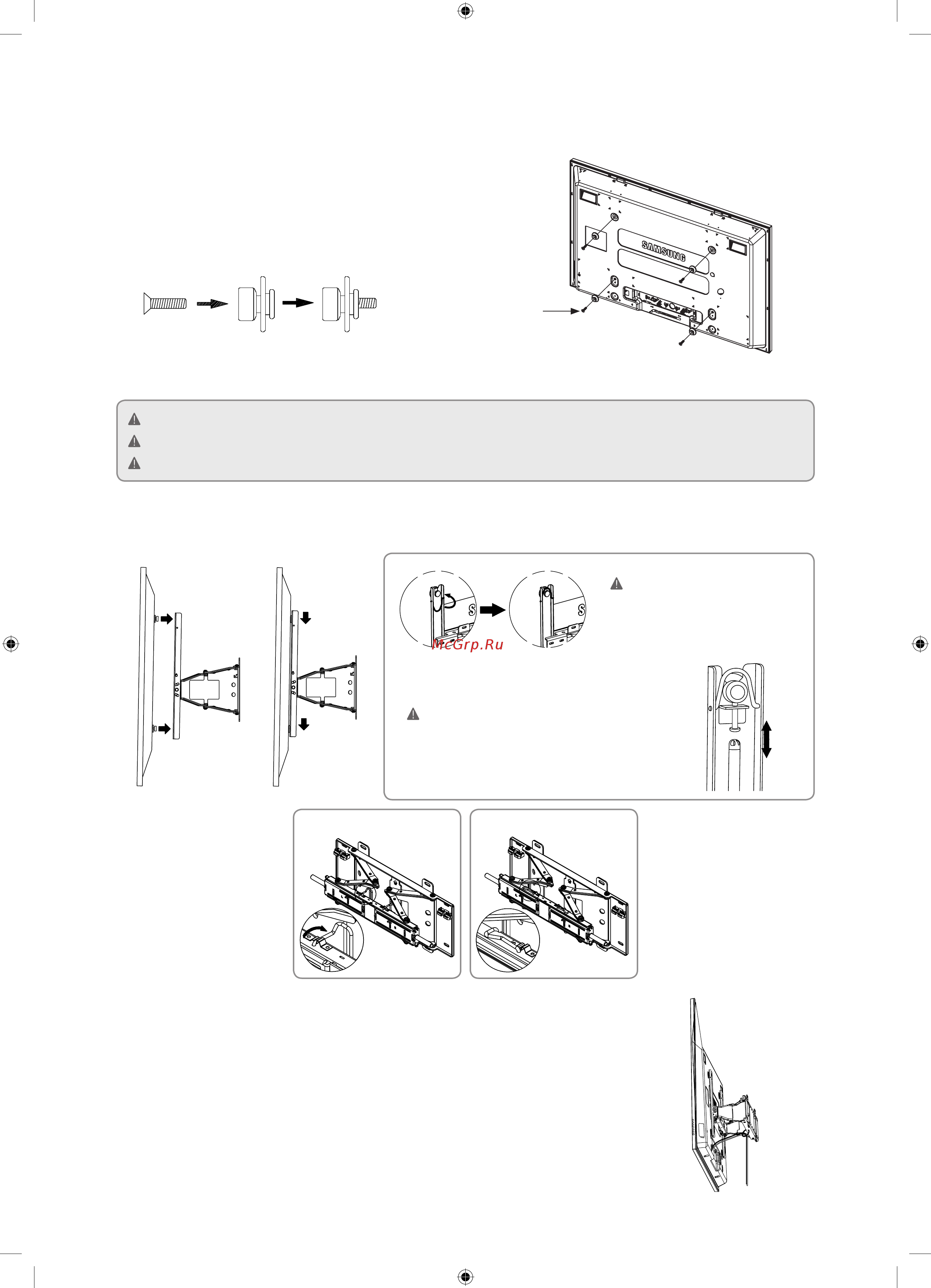

Samsung 60-75 дюймов (WMN4277SR) [71/84] Raven televizorja lahko ohranite če uporabite izravnalnik višine
![Samsung 60-75 дюймов (WMN4277SR) [71/84] Raven televizorja lahko ohranite če uporabite izravnalnik višine](/views2/1531644/page71/bg47.png)
Raven televizorja lahko ohranite, če uporabite
izravnalnik višine.
Izdelek namestite na stenski nosilec. Izdelek preverite na levi in desni strani, da ugotovite, ali je ustrezno nameščen.
Bodite pozorni, da si pri nameščanju izdelka in nastavljanju kota v luknjah ne priprete prstov.
Stenski nosilec mora biti čvrsto pritrjen na steno. Padec izdelka lahko povzroči telesne poškodbe.
4
Potegnite del stenskega nosilca za pritrditev naprej. Za namestitev izdelka na dodeljeno mesto na stenskem nosilcu sta potrebni
dve osebi.
5
Za napeljavo napajalnega in drugih kablov za zunanjo opremo kable povežite s priloženim
orodjem za pritrditev kablov. Pri sukanju in uporabi kabli ne smejo biti razvezani ali se sneti.
Vstavite kable in potegnite nosilec z možnostjo nastavitve kota naprej.
Uredite kable z uporabo luknje, da vas ne bodo ovirali pri sukanju televizorja. 2–3-krat pre-
verite delovanje in če je ustrezno, utrdite steno.
Namestite televizor na stenski
nosilec in ga pričvrstite tako, da
zasukate 2 varnostna pina na
zgornjem delu.
[Tanek, normalni televizor] Uporabite vijake M8X35.
[Tanek, normalni televizor] [Samo izjemno tanek]
Vijakⓒ 4
3
Odstranite vijake iz osrednjega dela televizorja, sestavite 4 priložene plastične
zanke in vijakeⓒ, kot je prikazano na sliki, in jih čvrsto pritrdite na hrbtno stran
osrednjega dela televizorja.
